Подъемные столы

1Подъемные столы представляют собой фиксированное подъемное устройство, предназначенное для вертикального перемещения предметов при организации грузового сообщения между разными уровнями производственных или складских помещений. Также могут использоваться для подъема-опускания автомобилей в паркингах, на производственных линиях, для подачи материалов на уровень подающих устройств. Выступают в качестве альтернативного решения при отсутствии грузового лифта в помещении или стационарной рампы для погрузки-разгрузки автомобилей. Во время работы верхняя крышка стола с грузом перемещается в вертикальном направлении. Подъемные столы DoorHan сертифицированы и имеют сертификаты соответствия.

Основные преимущества:

  • рамка безопасности минимизирует риск получения травм персоналом при опускании стола;
  • расстояние между рычагами составляет 30 мм, что обеспечивает защиту пальцев;
  • скорость подъема-опускания не превышает 0,15 м/с;
  • в каждый подъемный цилиндр встроен клапан безопасности, который в случае разрыва гидравлических шлангов опустит стол со скоростью, не превышающей 0,15 м/с;
  • максимальный уровень шума не превышает 85 дБ на расстоянии 1 м от устройства;
  • все гидравлические компоненты рассчитаны на работу при давлении в два раза превышающем рабочее;
  • класс защиты – IP54.


Выбор модели подъемного стола зависит от:

  • типа распределения нагрузки;
  • необходимой высоты подъема стола;
  • размера верхней крышки стола;
  • грузоподъемности.

Технические характеристики

Мощность электропривода гидр. насоса Определяется параметрами стола*
Питание 380 В, 3 фазы
Напряжение управления 24 В
Класс защиты IP55
Рабочая жидкость Mobil DTE11
Диапазон рабочих температур от -30 до +50 °С
Масса Определяется параметрами стола*

* Для получения справочных размеров подъемных столов обращайтесь в DoorHan.

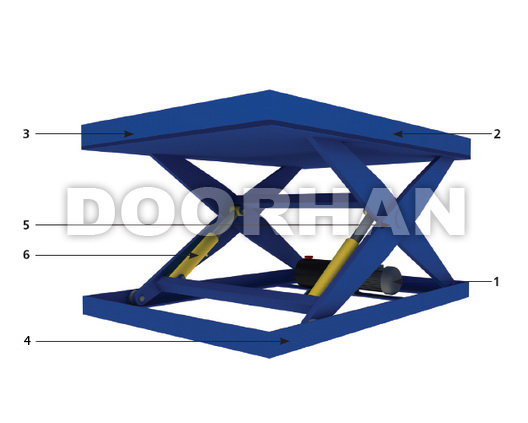

Конструкция

konstrukcia

  1. Гидравлическая станция
  2. Верхняя крышка
  3. Рамка безопасности
  4. Нижняя рама
  5. Пара крестообразных рычагов
  6. Гидравлический цилиндр


Стол состоит из пары или нескольких пар крестообразных рычагов, верхней рабочей крышки с рамкой безопасности, рамы основания стола, гидравлической станции, гидравлических цилиндров и блока управления. Гидравлическая станция может быть расположена как внутри стола, так и за пределами конструкции.

Варианты исполнения подъемных столов с различным распределением нагрузки:

  • равномерно распределенная нагрузка;
  • частично распределенная нагрузка;
  • частично сконцентрированная нагрузка;
  • сконцентрированная нагрузка.

Комплектация

Цвет синий (RAL 5005) любой, на заказ
Аппарель 340 мм, фаска 35 мм
Гидравлический электропривод 2 подъемных цилиндра масло для работы при низких температурах
Допустимая нагрузка 6000/10000 кг на заказ другая
Рабочий диапазон от 900 до 1500 мм на заказ другая
