Выносные фермы

ферма

Выносные фермы DoorHan серии FP (90/60/45), предназначенные для установки уравнительных платформ, используются в тех случаях, когда необходимо максимально задействовать складские площади. Устанавливаются на открытых рампах или напротив проемов ворот, например, в местах, где невозможно выполнить приямок в полу склада для уравнительной платформы. Одним из достоинств выносных ферм является возможность их установки и модернизации без изменения конструкции основного здания. Благодаря выносным фермам можно организовать перегрузочные места там, где не предусмотрена парковка грузовых автомобилей перпендикулярно зданию. Их конструкция позволяет использовать все виды уравнительных платформ, как с поворотной, так и выдвижной аппарелью (в комплект поставки не входят и заказываются отдельно). Выносные фермы выпускаются с тремя видами углов примыкания к зданию – 90o, 60o и 45o. Установка осуществляется с помощью накладного монтажа, быстрота которого достигается за счет поставки предварительно собранных узлов.

Основные преимущества:

  • максимальное использование складских площадей;
  • возможность модернизации без перестройки основного здания;
  • быстрый монтаж.

Технические характеристики

Рабочая температура от -35 до +50 °С
Класс очистки поверхности каркаса перед окраской Sa 2
Масса выносных ферм
Длина уравнительной платформы, мм Масса, кг
Ферма 45° Ферма 60° Ферма 90°
2000  1204 1016 636
2500  1385 1169 732
3000  1457 1241 804
3500  1569 1353 916
4000  1664 1448 1011
4500

1738 1522 1085


Таблица приведена для выносных ферм общей шириной 3000 мм под платформу с поворотной аппарелью шириной 2000 мм, без учета ее массы. Для получения справочных размеров выносных ферм обращайтесь в DoorHan.

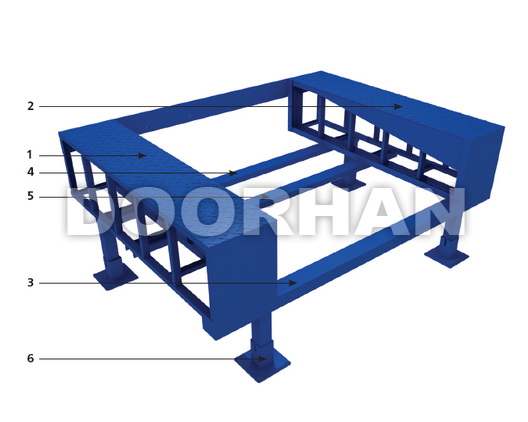

Конструкция

конструкция

  1. Тумба левая
  2. Тумба правая
  3. Передняя опорная балка
  4. Задняя опорная балка
  5. Промежуточные опорные балки
  6. Опора

Выносные фермы серии FP 90/60/45 состоят из двух тумб (параллелепипеды с рифленым листом на верхней части), передней и задней опорной балок, промежуточной балки (в зависимости от параметров конструкции) и нижних опор. «Косая» ферма отличается тем, что она имеет треугольную вставку с соответствующим углом 45° или 60° по задней части и рифленым верхним листом.

Комплектация

Размеры  в соответствии с размерами ур. платформы  другие, на заказ
Угол примыкания  90°/60°/45°  другой, на заказ
Цвет*  синий (RAL 5005)  другой

* Окраска фермы порошковая, с предварительной обработкой в дробеструйной камере.
