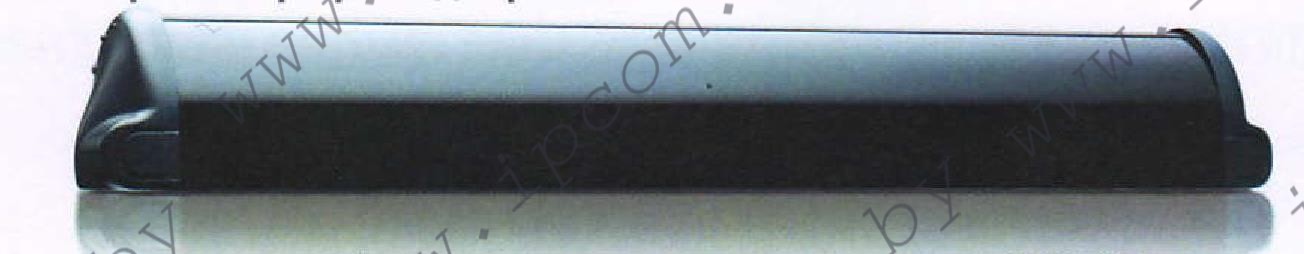

Активный ИК-Датчик XPB34-1 ON-XPB 70-1 ON-XPB90-2 ON

Технология

Активный ИК-датчик с подавление фона

Способ обнаружения

Присутствие и движение

Количество пучков

4

Отражение

Мин.5% при длине ИК-волн 850 мм

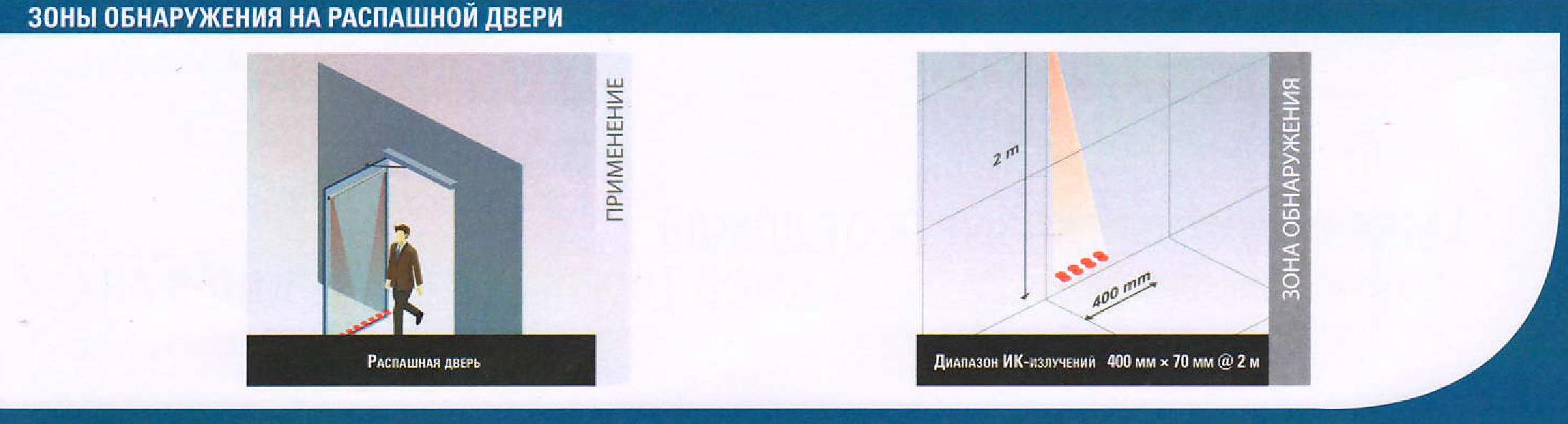

Зона обнаружения (на расст.2м)

400 мм (Д)х70 мм (Г)

Макс.количество модулей

4 (до 6 при наличии=24 В)

Электропитание

~12-24 B+/-10%

=12-30 B-5%/+10%

(Работа возможна только при низком защитном напряжении (SELV) в случае прерывания подачи тока)

Макс.потребление тока

110 мА@~24B/70 мА@=24B; 190 мА@~12B/145 мА@=12B (MASTER)

85 мА@~24B/60 мА@=24В; 180 мА@~12В/113 мА@~=12В (другие модули)

Время ответа

64 мс (typ)

Макс.время присутствия

Бесконечное (распашная дверь)

1 минута (карусельная дверь)

Выходы

Макс.напряжение на контактах

Макс.сила тока на контактах

Емкость без электропитания

2 реле (свободны от потенциала)

~/=42 B

1A (резист)

=30 Вт/~60 B)

Входы

Макс.напряжение на контактах

Порог

1 оптический ответвитель (свободен от потенциала)

30 В

Верхнее положение:>=10В; нижнее положение >=1В

Высота установки

От 1,1 м до 3 м (в зависимости от степени отражения пола)

Габаритные размеры

Плата: 300 мм

Профиль: L*х43,5 мм (В) х 47,5 мм (Д)

L*: длина профиля второго

Материал

ABS/алюминий/поликарбонат (цвет:черный)

Класс защиты

IP53

Диапазон рабочих температур

От -25°С до +55°С

Влажность

0-95%, неконденсирующая

Стандарты соответствия

EMC 2004/108/CE; MD 2006/42/CE EN ISO 13849-1:2008 Performance Level «с»/CAT 2;(при условии, что система управления выполняет мониторинг датчика не менее одного раза на каждый цикл двери).

Масса

120 г

Длина кабеля

2,5 м

Сертификаты

R&TTE 1999/5/CE, 2004/108/CE
