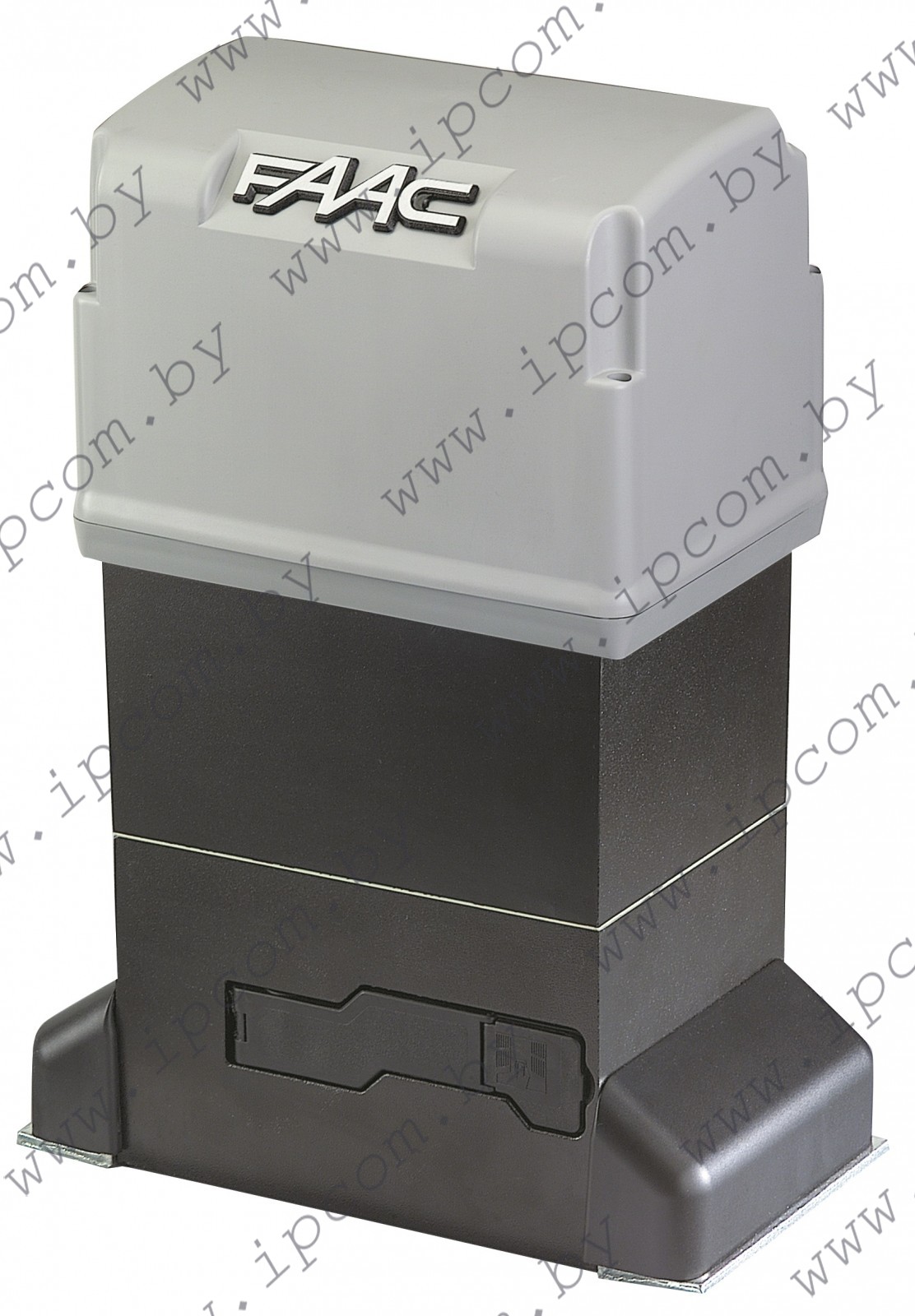

Привод FAAC 844 ER (230 В)
*для ворот массой до 1800 кг
*для исполнений с зубчатой рейкой 844 ER Z16
*для исполнений с зубчатой рейкой (без звездочки) 844 R
*для исполнений с цепной передачей 844 R CAT
*для исполнений с цепной передачей и ведомыми звеньями 844 R RF
- Промышленный или торговый сектор.
- Защита пользователя от механических травм.
- Самоблокирующийся привод не требует установки электрозамков.
- В случае аварийного отключения электропитания система разблокировки привода с помощью ключа позволяет открыть и закрыть ворота вручную.
- Двухдисковое сцепление в масляной ванне.
- Индуктивный или магнитный концевой выключатель (в зависимости от модели).
| Габаритные размеры и технические характеристики моделей 844 ER | ||||||||||
| ER Z16 | R | R CAT | R RF | ER Z16 | R | R CAT | R RF | |||
| Напряжение электропитания | ~230 (+6% -10%) 50 (60) Гц | Класс защиты | IP 44 | |||||||
| Потребляемая мощность | 650 Вт | Тип масла | FAAC HP OIL | |||||||
| Потребляемый ток | 3,5 A | Скорость движения ворот | 9,5 м/мин (Z16) | |||||||
| Тяговое и толкающее усилие | 0÷110 даН (Z16) | Температура срабатывания термозащиты двигателя | 120 °C | |||||||
| Скорость вращения двигателя | 1400 об/мин | Электродвигатель | однофазный работающий в двух направлениях | |||||||
| Передаточное отношение | 1:30 | Концевой выключатель | магнитный | индуктивный | ||||||
| Диапазон рабочих температур | -20°C ÷ +55°C | Сцепление | двухдисковое в масляной ванне | |||||||
| Масса с учетом масла | 14,5 кг | Габаритные размеры (Ш x Г x В) в мм | 275х191х387 | |||||||
| Модель | Применение | Плата управления | Артикул | |
| Макс. масса (кг) | Интенсивность использования (%) | |||
| 844 ER Z16 | 1.800 | 70 | 780 D, встроенная | 109837 |
| 844 R | - | 70 | не входит в комплектпоставки | 109838 |
| 844 R CAT (*) | - | 70 | не входит в комплектпоставки | 109839 |
| 844 R RF (*) | - | 70 | не входит в комплектпоставки | 109895 |
Комплектация привода 844 ER Z16, предусматривающая исполнения с зубчатой рейкой: привод со звездочкой и платой управления 780D, магниты концевых выключателей, ключ для разблокировки привода, заглушки для крепежных отверстий. Комплектация привода 844 R, предусматривающая исполнения с зубчатой рейкой: привод без звездочки и без платы управления, магниты концевых выключателей, ключ для разблокировки привода, заглушки для крепежных отверстий. Комплектация привода 844 R CAT, предусматривающая исполнения с цепной передачей: привод без звездочки и без платы управления, пластинки концевых выключателей с механическим креплением, ключ для разблокировки привода, заглушки для крепежных отверстий. Комплектация привода 844 R RF, предусматривающая исполнения с цепной передачей: привод с ведомыми звеньями без звездочки и без платы управления, пластинки концевых выключателей с механическим креплением, ключ для разблокировки привода, заглушки для крепежных отверстий.
