Серия Yett 02-30

Гаражные секционные ворота Yett 02-30 — новинка 2013 года, в которой воплотились последние разработки компании DoorHan, а также технические решения популярной на сегодняшний день серии Yett.

Главным отличием ворот серии Yett 02-30 является использование сэндвич-панелей толщиной 30 мм для изготовления полотна. В конструкцию ворот входят следующие инновационные разработки: усовершенствованная система нижних и боковых уплотнителей, нижние торцевые уплотнители с резиновым лепестком и щеточным уплотнителем, новые роликодержатели, боковые крышки, окрашенные в цвет внутренней стороны панели.

Гаражные секционные ворота Yett 02-30 предназначены для установки в проемы небольших и средних размеров с минимальным расстоянием от края проема до боковых стен 90 мм и притолокой от 135 мм. Они легко монтируются в здания с различной геометрией внутреннего пространства благодаря низкому типу подъема. Установка элементов алюминиевых профилей, петель, боковых крышек и опор на этапе производства, а также отсутствие у единых направляющих сборочных элементов с болтовыми соединениями и клепками значительно облегчают процесс сборки ворот и сокращают время их монтажа до 20 минут.

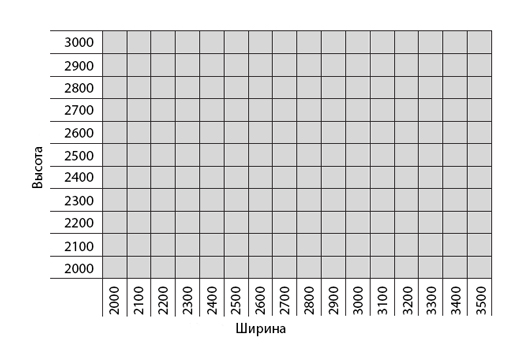

Технические характеристики и размеры

Конструкция и тип подъема

Полотно секционных ворот серии Yett 02-30 состоит из горизонтально расположенных сэндвич-панелей, которые изготавливаются на автоматических линиях европейского производства. Они представляют собой два стальных листа, заполненных пенополиуретаном. Стальные листы не завальцованы друг с другом, благодаря чему не образуется «мостик холода» и предотвращается промерзание ворот на стыках. Сэндвич-панели соединены между собой специальными петлями, крепления которых усилены стальными пластинами, обеспечивающими повышенную прочность соединений и увеличивающими жесткость и взломоустойчивость конструкции ворот. Для обеспечения герметичности соединения панелей на их стыках установлен негигроскопичный уплотнитель – энергофлекс.

Система уравновешивания полотна ворот (торсионный механизм) закрепляется на притолоке над проемом. Во время открытия полотно ворот плавно движется внутри помещения с помощью роликовой системы по направляющим снизу вверх, полностью освобождая проем. Направляющие крепятся к стенам внутри помещения слева и справа от проема, а горизонтальные участки — к потолку. Они изготавливаются из цельного листа металла, без клепальных соединений, благодаря чему обеспечивается надежность, плавность и бесшумность работы ворот. Изгиб направляющих состоит из стальных деталей, соединенных между собой методом контактной сварки. Система отверстий в изгибе позволяет наиболее точно и быстро производить сборку силовой конструкции ворот. Для дополнительной герметизации применяется специальный пластиковый уплотнитель с двумя воздушными камерами, а также горизонтальный ригель с увеличенным уплотнителем.

Конструкция сэндвич-панели

Низкий подъем

Конструкция секционных ворот

1. Полотно ворот

2. Ригель

3. Верхний уплотнитель

4. Кронштейн шкива верхний

5. Направляющая для полотна

6. Угловые стойки

7. Нижний кронштейн

8. Верхний алюминиевый профиль

9. Верхний кронштейн

10. Система крепления к потолку

11. С-образный профиль

12. Боковые опоры

13. Замок

14. Балансирующий пружинный механизм (пружина растяжения)

15. Боковая крышка

16. Натяжитель

17. Петли

18. Нижний уплотнитель

19. Нижний алюминиевый профиль

20. Ручка

Дизайн

Ворота Yett 02-30 изготавливаются в наиболее популярном цветовом исполнении – из сэндвич-панелей «Горизонтальная полоса» с поверхностью «stucco» белого (RAL 9003) и коричневого (RAL 8014) цветов.

Комплектация и аксессуары

Базовая комплектация:

• торсионный механизм, рассчитанный на 25000 циклов открытия/закрытия ворот;
• система направляющих;
• полотно ворот;
• ручка;
• задвижка;
• пакет технической документации.

Опции:

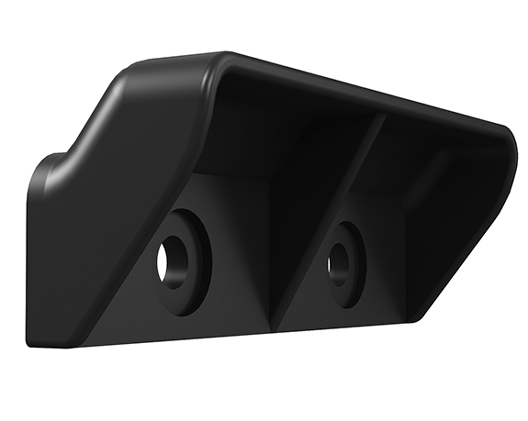

• ручки;

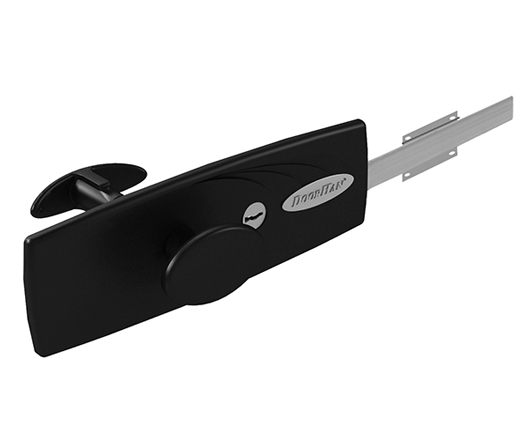

• ригельный замок;
• автоматика.
