Модульный гараж

Модульный гараж Модульный гараж Модульный гараж

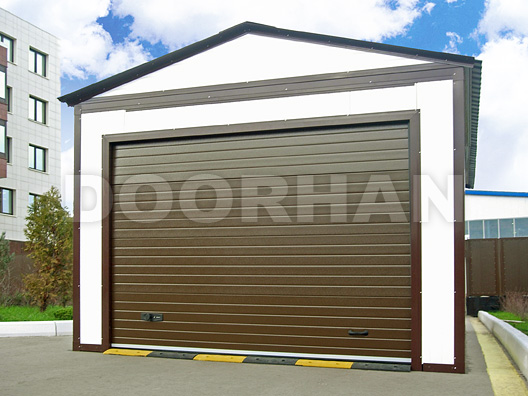

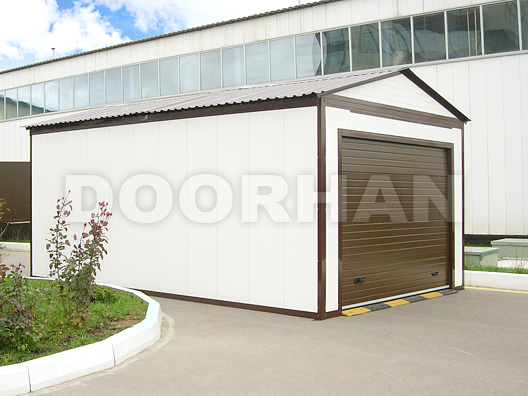

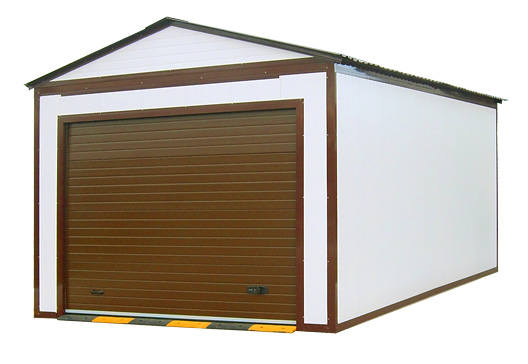

Модульный гараж DoorHan не занимает много места благодаря компактным размерам, которые при этом оптимальны и достаточны для размещения автомобилей различного типа. Несмотря на то, что гараж не является капитальным строением, его каркасная система гарантирует высокую жесткость и долговечность конструкции.

Технические характеристики и размеры

Длина гаража
• снаружи 6260 мм
• внутри 6000 мм
Ширина гаража
• снаружи 3860 мм
• внутри 3600 мм
Высота гаража
• снаружи 3330 мм
• внутри 2500 мм
Высота проема 2210 мм
Ширина проема 3000 мм
Толщина стен 40 мм

Конструкция

Основным несущим элементом мобильного офиса является стальной каркас, состоящий из горячекатаных труб квадратного сечения размером 80х80х3 мм. В нижней части каркас оснащен шестью регулируемыми по высоте опорами. Все элементы каркаса огрунтованы и окрашены.

Стены собираются из взаимозаменяемых щитов квадратной формы, которые представляют собой сэндвич-панели, окантованные алюминиевым профилем. Щиты пола состоят из сэндвич-панелей, которые на стыках усилены дополнительным омега-образным профилем. Потолок так же изготавливается из сэндвич-панелей, окантованных алюминиевым профилем.

Двухскатная крыша представляет собой пространственную конструкцию, состоящую из трех ферм крыши (из сэндвич-панелей), алюминиевых уголков и профилей. Комплект кровельных материалов (профлиста, конькового элемента и саморезов) поставляется опционально.

Специальная конструкция каркаса мобильного офиса позволяет собрать его без сварных соединений. Это не только облегчает процесс монтажа, но и препятствует образованию коррозии, за счет чего надолго сохраняется эстетичный внешний вид офиса и увеличивается срок его службы.

Мобильный офис может быть установлен на поверхность с минимальным уровнем подготовки с последующей регулировкой его горизонтального положения с помощью специальных опор.

Конструция сэндвич-панели

сэндвич

Сэндвич-панели состоят из двух листов оцинкованной стали, заполненных высококачественным утеплителем – пенополиуретаном. Его применение увеличивает сроки эксплуатации зданий и снижает тепловые потери, что обеспечивает энергосбережение. На стыках пенополиуретан изолирован не впитывающим влагу и износостойким уплотнителем – энергофлексом.

Технические характеристики
Коэффициент сопротивления теплопередачи панели 2 м²°C/Вт
Звукоизоляция 24 дБ
Воздухонепроницаемость 5 м³/(ч м²)
Водонепроницаемость 250 Па
Группа горючести Г2 по ГОСТ 30244-94
Группа воспламеняемости В2 по ГОСТ 30402-96
Максимальный вес элемента (2500 мм) 20 кг

Конструкция стандартной наборной системы облицовки

3
  1. Окантовочный элемент потолка
  2. Профиль алюминиевый основной несущий
  3. Монатажная ППУ пена
  4. Уплотнитель панели
  5. Сэндвич-панель стеновая
  6. Труба каркаса
  7. Установочная поверхность
  8. Сэндвич-панель потолка

Дизайн

Гладкая панель Гофрированная панель
гладкая гофрированная
Панель "Волна" Панель "Волна" с центральным пазом
волна с пазом
Панель с центральным пазом Типы поверхностей
с центральным пазом поверхности
Цвета по RAL-карте
рал

Обращаем ваше внимание, что из-за особенностей цветопередачи монитора, отображаемые цвета могут быть искажены. Пользуйтесь оригинальной RAL-картой.

Комплектация

Базовая комплектация:

  • сборно-разборный каркас (балки на основе стальной трубы ∅80 мм со специальными окончаниями для сборки-разборки, крепежные элементы) – 1 шт.;
  • комплект облицовки гаража (сэндвич-панели, профили, крепежные элементы для стен и потолка) – 1 шт.
  • двухскатная крыша (фермы на основе сэндвич-панелей, окантованных алюминиевым профилем, кронштейны ферм, лаги, кронштейны лаг, карнизы, крепежные элементы) – 1 шт.;
  • секционные ворота серии «Собери Сам» (размер – 3000х2210 мм, цвет – коричневый) – 1 шт.
