Электрогидравлические платформы с выдвижной телескопической аппарелью

Используются в случаях, когда необходимо максимально точно позиционировать аппарель в кузове автомобиля, например, при его боковой загрузке, а также при минимальном расстоянии между краем кузова автомобиля и грузом, расположенным внутри него. Сегменты аппарели обеспечивают возможность работы с автомобилями, ширина которых уже ширины платформы. Принцип работы заключается в том, что при активизации платформа поднимается и аппарель выдвигается, далее платформа опускается, пока аппарель не достигнет пола кузова грузовика. После окончания погрузочно-разгрузочных работ платформа снова поднимается, аппарель задвигается, платформа возвращается в исходное положение. Установка осуществляется подвесным или встроенным типом монтажа. По желанию заказчика платформа может быть поставлена с маслом для работы при низких температурах (до -50 °С).

Основные преимущества:

• длина аппарели составляет 500/1000 мм;
• при работе с грузовой машиной, имеющей перекос, наклон платформы в сторону возможен до 100 мм;
• благодаря желто-черной сигнальной полосе видно, что платформа находится выше уровня пандуса;
• поверхность платформы выполнена из чечевичного листа для обеспечения наилучшего сцепления с колесами погрузчика;
• опоры обеспечивают безопасное поперечное движение по платформе;
• система безопасности гидравлической установки мгновенно остановит платформу в случае разрыва шланга или несанкционированного отъезда машины в момент работы;
• механизм фиксации обеспечивает безопасное проведение технического обслуживания и ремонта платформы.

Технические характеристики и размеры

* В скобках указана высота рифления.
** Окраска порошковая, с предварительной обработкой в дробеструйной камере.

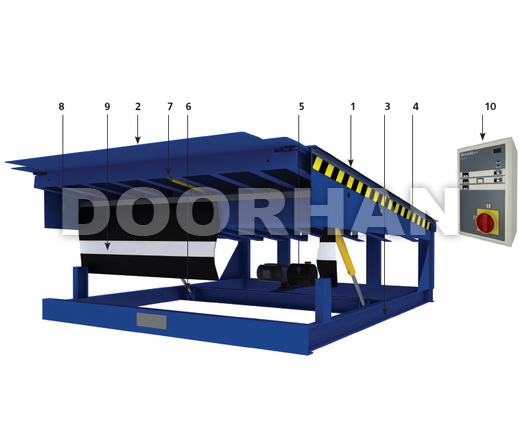

Конструкция

1. Крышка платформы
2. Аппарель
3. Ферма
4. Сигнальная черно-желтая полоса
5. Гидравлический насос
6. Подъемный цилиндр
7. Цилиндр аппарели
8. Шпингалет ремонтный
9. ПВХ-шторка фронтальная
10. Блок управления

Поверхность уравнительной платформы представляет собой стальной лист толщиной 8-10 мм с чечевичным рифлением высотой 0,8-3 мм (согласно ГОСТ 8568-77). Стальной лист толщиной 8 мм с высотой рифления 0,8-2,4 мм используется для изготовления поверхности уравнительной платформы, предназначенной для погрузки-разгрузки с помощью стандартного 4-х колесного погрузчика с надувными шинами. Уравнительная платформа изготавливается со стальным листом толщиной 10 мм и высотой рифления 1-3 мм в случае, когда допустимая нагрузка на платформу составляет 10000 кг. Возможна небольшая потенциальная деформация поверхности платформы, что не отражается на работе изделия.

Аппарель изготовливается из стального листа толщиной 12 мм с чечевичным рифлением высотой 1,2-3,6 мм. Продольные балки могут быть выполнены из двутавра 100-120 мм или Г-образного профиля размером 187x70x4 мм, ферма – из швеллера или балки двутавровой 100-120 мм.

Комплектация

Дополнительная комплектация:

Направляющие для колес

Предназначены для обеспечения быстрой и точной парковки автомобиля в доке и предотвращения повреждения герметизаторов и стен здания. Разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Представляют собой стальные трубы диаметром 159 мм с отводами для крепления и устанавливаются на площадке перед доком. На выбор предлагаются два типа установки направляющих – на анкерных болтах и с помощью бетонирования. Поскольку направляющие испытывают большую динамическую нагрузку, модель, предназначенная для крепления на анкерных болтах, предназначена для установки только на бетонной площадке. При асфальтовом покрытии площадки необходимо использовать направляющие, предназначенные для бетонирования. Стандартный цвет RAL 2004 (оранжевый).

Резиновые бамперы

Обеспечивают безопасную парковку грузового автомобиля к погрузочному месту, предотвращая повреждение стен здания и складского оборудования. Служат в качестве устройства, смягчающего удар при неправильной парковке автомобиля. Состоят из пластин твердой технической резины, что повышает их износостойкость и срок службы.

На выбор предлагаются следующие типы бамперов:

• малый бампер (250х250х100 мм);
• большой бампер (500х250х100 мм);
• бампер консольного типа (500х250х100 мм);
• бампер подвижного типа.

Ограждения

Устанавливаются внутри помещения, предназначены для предотвращения повреждения стен и оборудования здания погрузочной техникой (погрузчиками, рохлами, штабелерами). Обеспечивают безопасную транспортировку груза по складскому помещению и при подъезде к доку. Представляют собой круглую трубу диаметром 100–159 мм, могут иметь произвольную форму и выполняются по эскизам заказчика.

Отбойный столбик

Предназначен для предотвращения повреждений угловых стоек ворот при наезде автопогрузчика, устанавливается внутри помещения перед ними. Диаметр отбойного столбика – 100-159 мм.

Отбойник

Предназначен для предотвращения повреждения стен здания, обеспечивая правильное и безопасное движение по складскому помещению и при подъезде к доку.

Рама для бетонирования

Изготавливается в соответствии с монтажными размерами уравнительной платформы.
