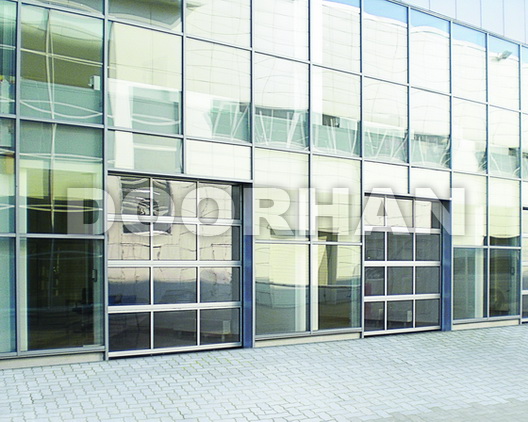

Серия ISD02 (секционные ворота)

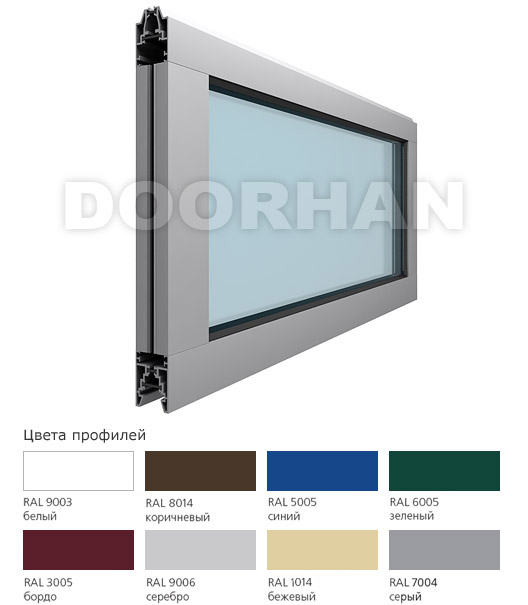

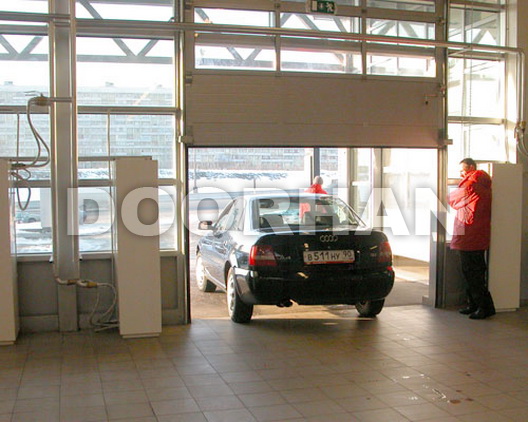

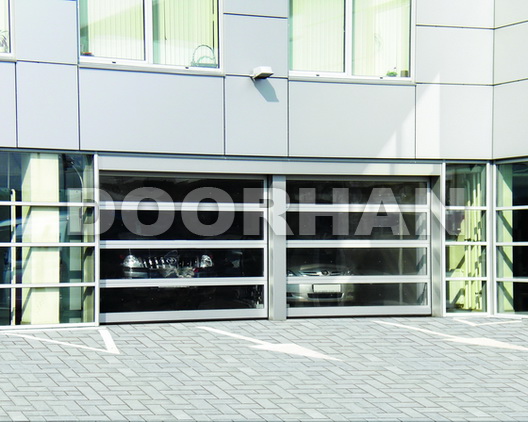

В качестве остекления панорамных ворот используются устойчивые к механическим воздействиям материалы – поликарбонат, ударопрочный поликарбонат и сотовое оргстекло, которые имеют специальное покрытие, исключающее образование конденсата на панели. Панорамные панели компании DoorHan выпускаются в соответствии с нормативно-технической документацией и проходят обязательный контроль согласно разработанной и действующей на предприятии системе управления качеством.

Для повышения энергосберегающих и термоизоляционных свойств ворот, компания DoorHan предлагает использовать панели из алюминиевых профилей T-bridge, которые оснащены термовставкой из полиамида. Их использование позволяет защитить панорамные ворота от промерзания, существенно снизив затраты на обогрев помещения. Энергосбережение обеспечивается также за счет применения герметизирующих уплотнителей, как в конструкции ворот, так и по их периметру.

Панорамные секционные ворота серии ISD02 имеют те же устройства безопасности, конструкционные особенности и эксплуатационные характеристики, что и ворота серии ISD01. Их пружинный механизм, как и у промышленных секционных ворот, выдерживает от 50 до 100 тысяч циклов открывания и закрывания ворот. Благодаря этому панорамные секционные ворота DoorHan, независимо от вида заполнения полотна обладают высокой прочностью и рассчитаны на интенсивную эксплуатацию.

Панорамные секционные ворота DoorHan могут быть изготовлены с различными вариантами заполнения:

•  со сплошным заполнением (остекление без перемычек);
•  с частичным заполнением (остекление с перемычками);
•  с комбинированным заполнением (из панорамных панелей и сэндвич-панелей).

В случае необходимости повысить светопропускную способность ворот, они изготавливаются со сплошным остеклением.

Технические характерстики и размеры

Количество циклов открывания/закрывания	25000
Приведенное сопротивление теплопередаче	1,13 м² · °С/Вт
Звукоизоляция	24 дБ
Ветровая нагрузка	460 Па (458 км/ч)
Воздухонепроницаемость	-
Водонепроницаемость	250 Па
Усилие подъема	250 Н
Группа горючести	Г2 по ГОСТ 30244-94
Группа воспламеняемости	В2 по ГОСТ 30402-96
Вес полотна ворот	11,2 кг/м²

Конструкции и типы подъемов

Общая конструкция секционных ворот представ­ляет собой полотно, систему уравновешивания полотна (пружинно-торсионный механизм) и систему направляющих.

Полотно ворот состоит из горизонтально расположенных сэндвич-панелей, которые изготавливаются на автоматических линиях европейского производства. Они представляют собой два стальных листа, заполненных пенополиуретаном. Стальные листы не завальцованы друг с другом, благодаря чему не образуется «мостик холода» и предотвращается промерзание ворот на стыках. Сэндвич-панели соединены между собой специальными петлями, крепления которых усилены стальными пластинами, обеспечивающими повышенную прочность соединений и увеличивающими жесткость и взломоустойчивость конструкции ворот. Для обеспечения герметичности соединения панелей на их стыках установлен негигроскопичный уплотнитель – энергофлекс.
Система уравновешивания полотна ворот закрепляется на притолоке над проемом. Во время открытия полотно ворот поднимается вверх вдоль притолоки под потолок по направляющим с помощью роликовой системы, полностью освобождая проем. Это существенно экономит пространство в помещении и на территории вокруг него. Направляющие закрепляются внутри помещения к стенам слева и справа от проема, а горизонтальные участки, расположенные параллельно потолку, крепятся к нему.
Компания DoorHan изготавливает секционные ворота с самым большим выбором типов подъема, полностью соответствующих всему спектру возможных условий монтажа. На выбор предлагаются 10 типов подъема, отвечающих различным вариантам архитектурных особенностей помещения и конструкции проема.

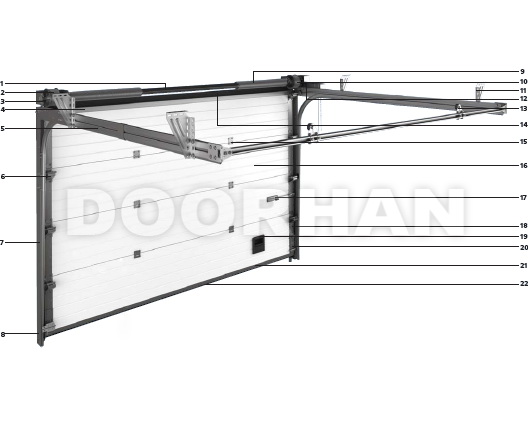

Конструкция секционных ворот

1. Вал (октагональный)
2. Барабаны
3. Концевой П-образный опорный кронштейн
4. Верхний профиль
5. Направляющие для полотна ворот
6. Регулируемый кронштейн с роликами
7. Угловый стойки
8. Нижняя крышка
9. Торсионный механизм с системой Quick Fix
10. Устройство защиты от обрыва пружины
11. Система крепления горизонтальных направляющих к потолку
12. Вальный электропривод
13. Специальные ограничители
14. Верхний уплотнитель
15. Петли
16. Полотно ворот из сэндвич-панелей
17. Замок
18. Боковая крышка
19. Ручка
20. Нижний кронштейн с устройством защиты от обрыва троса
21. Нижний профиль
22. Нижний уплотнитель

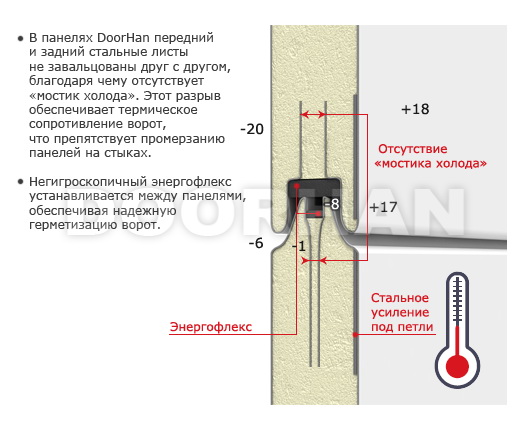

Конструкция сэндвич-панели

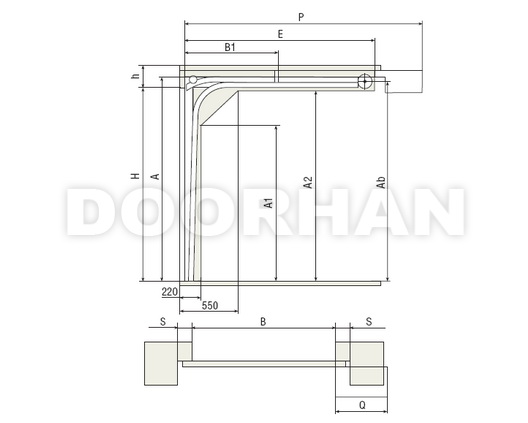

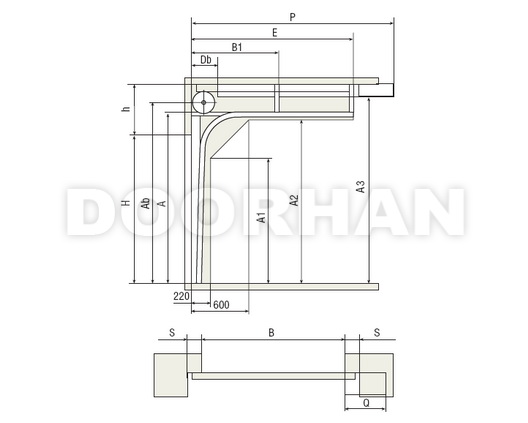

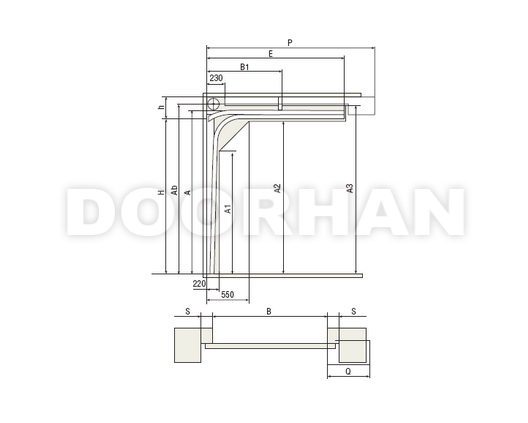

Стандартный подъем

Параметр	Наименование	Расчетная формула
Н, мм	Высота проема	Н
h, мм	Высота притолоки	R381 h ≥ 410R305 h ≥ 350
В, мм	Ширина проема	B
А, мм	Высота вертикальных направляющих	R381 A= H+235 R305 A= H+165
Аb, мм	Высота оси вала и барабана	A+86 (при Н> 5500: +156)
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	А-500
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими	А-110
А3, мм	Размер, ограничивающий рабочую зону во­рот (без привода или с приводом на вал)	А+150
Е, мм	Длина горизонтальных направляющих	Н+270
В1, мм	Координата промежуточной точки крепле­ния направляющих к потолку	Е/2
Db, мм	Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм	Минимальное боковое пространство	120
Q, мм	Зона расположения привода на вал	240
P, мм	Зона расположения потолочного привода	Н+1060

Низкий подъем, барабан спереди

Параметр	Наименование	Расчетная формула
Н, мм	Высота проема	Н
h, мм	Высота притолоки	h ≥ 230
В, мм	Ширина проема	B
А, мм	Высота вертикальных направляющих	H+110
Аb, мм	Высота оси вала и барабана	A+86
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	А-470
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими	А-120
А3, мм	Размер, ограничивающий рабочую зону во­рот (без привода или с приводом на вал)	А+70
Е, мм	Длина горизонтальных направляющих	Н+300
В1, мм	Координата промежуточной точки крепле­ния направляющих к потолку	Е/2
Db, мм	Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм	Минимальное боковое пространство	120
Q, мм	Зона расположения привода на вал	240
P, мм	Зона расположения потолочного привода	Н+1185

Низкий подъем, барабан сзади

Н, мм	Высота проема	Н
h, мм	Высота притолоки	без потолочного привода - 150,с потолочным при­водом - 200
В, мм	Ширина проема	B
А, мм	Высота вертикальных направляющих	H+110
Аb, мм	Высота оси вала и барабана	H+55
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	Н-360
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими	Н-10
А3, мм	Размер, ограничивающий рабочую зону во­рот (без привода или с приводом на вал)	Н+180
Е, мм	Длина горизонтальных направляющих	Н+400
В1, мм	Координата промежуточной точки крепле­ния направляющих к потолку	Е/2
Db, мм	Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм	Минимальное боковое пространство	120
Q, мм	Зона расположения привода на вал	360
P, мм	Зона расположения потолочного привода	Н+1185

Высокий подъем

Н, мм	Высота проема	Н
h, мм	Высота притолоки	без потолочного привода - 150,с потолочным при­водом - 200
В, мм	Ширина проема	B
А, мм	Высота вертикальных направляющих	H+110
Аb, мм	Высота оси вала и барабана	H+55
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	Н-360
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими	Н-10
А3, мм	Размер, ограничивающий рабочую зону во­рот (без привода или с приводом на вал)	Н+180
Е, мм	Длина горизонтальных направляющих	Н+400
В1, мм	Координата промежуточной точки крепле­ния направляющих к потолку	Е/2
Db, мм	Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм	Минимальное боковое пространство	120
Q, мм	Зона расположения привода на вал	360
P, мм	Зона расположения потолочного привода	Н+1185

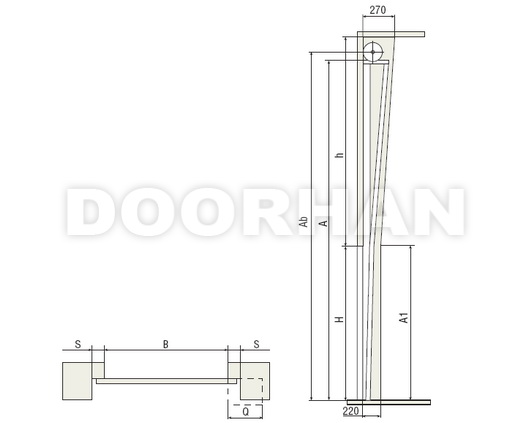

Вертикальный подъем

Н, мм	Высота проема	Н
h, мм	Высота притолоки	>Н+580
В, мм	Ширина проема	B
А, мм	Высота вертикальных направляющих	2H+250
Аb, мм	Высота оси вала и барабана	A+166
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	Н
S, мм	Минимальное боковое пространство	120
Q, мм	Зона расположения привода на вал	240

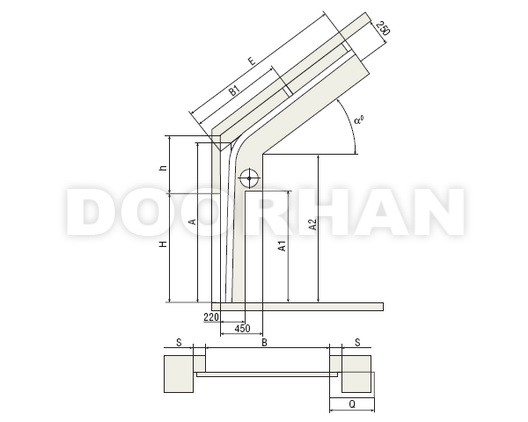

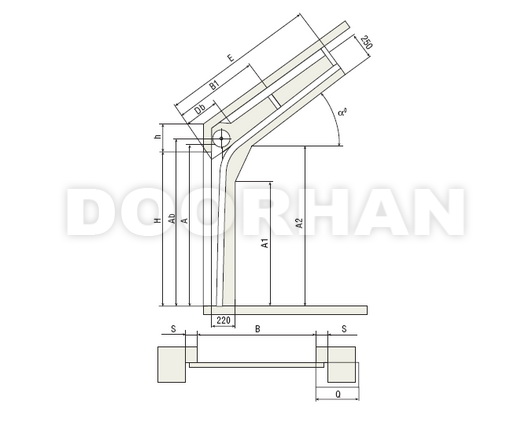

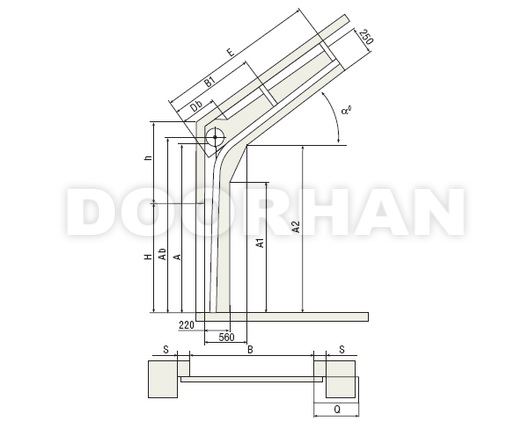

Стандартный наклонный подъем

Н, мм	Высота проема	Н
h, мм	Высота притолоки	500... 1500 (зависит от α0)
В, мм	Ширина проема	B
А, мм	Высота угловой стойки	H+(250... 990)
Аb, мм	Высота оси вала и барабана	А+86
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	Н-270
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими	Н-110
Е, мм	Размер, ограничивающий рабочую зону во­рот вглубь гаража	Н+(250+1000)
В1, мм	Координата промежуточной точки крепле­ния направляющих к потолку	Е/2
Db, мм	Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм	Минимальное боковое пространство	120
α0	Угол наклона направляющих к горизонтали	≤ 360
P, мм	Зона расположения потолочного привода	240

Высокий наклонный подъем

Н, мм	Высота проема	Н
h, мм	Высота притолоки	HL+(20+1260)
В, мм	Ширина проема	B
А, мм	Высота угловой стойки	H+HL+(250... 990)
Аb, мм	Высота оси вала и барабана	А+86
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	Н-270
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими	Н-110
Е, мм	Размер, ограничивающий рабочую зону во­рот вглубь гаража	H-HL+(250+1000)
В1, мм	Координата промежуточной точки крепле­ния направляющих к потолку	Е/2
Db, мм	Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм	Минимальное боковое пространство	120
α0	Угол наклона направляющих к горизонтали	≤ 65
Q, мм	Зона расположения привода на вал	240

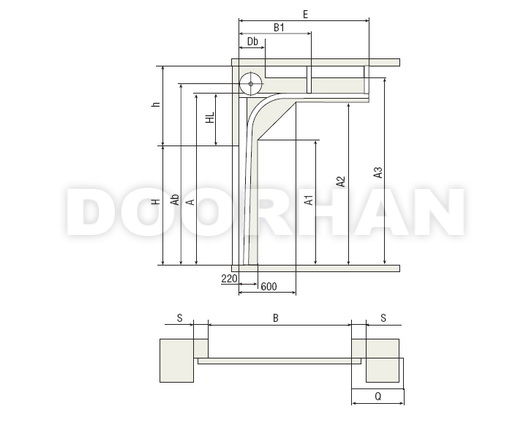

Высокий подъем, барабан снизу

Н, мм	Высота проема	Н
h, мм	Высота притолоки	> 1600
В, мм	Ширина проема	B
HL, мм	Расстояние от уровня горизонтальных на­правляющих до проема	1330 ≤ HL ≤ h - 150
А, мм	Высота вертикальных направляющих	H+HL
Аb, мм	Высота оси вала и барабана	≥ H+680
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	А-500
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими	А-110
А3, мм	Размер, ограничивающий рабочую зону во­рот (без привода или с приводом на вал)	А+120
Е, мм	Длина горизонтальных направляющих	H-НL+350
В1, мм	Координата промежуточной точки крепле­ния направляющих к потолку	Е/2
S, мм	Минимальное боковое пространство	500
Q, мм	Зона расположения привода на вал	≥ 650

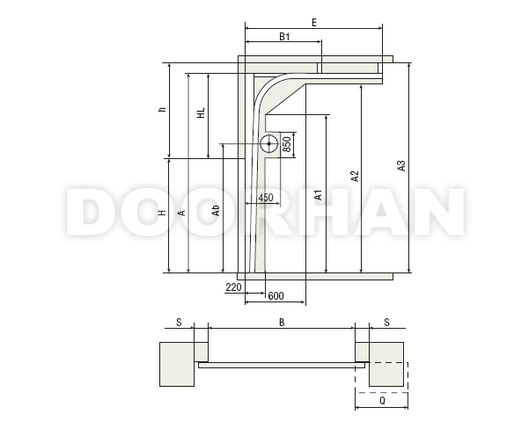

Высокий наклонный подъем, барабан снизу

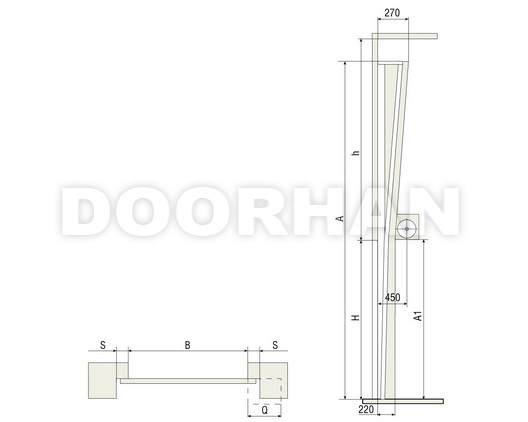

Вертикальный подъем, барабан снизу

Н, мм	Высота проема	Н
h, мм	Высота притолоки	>Н+250
В, мм	Ширина проема	B
А, мм	Высота вертикальных направляющих	2H+250
А1, мм	Размер, ограничивающий рабочую зону ворот перед вертикальными направляющими	H+850
S, мм	Минимальное боковое пространство	500 min
Q, мм	Зона расположения привода на вал	≥ 650

Дизайн

Стандартное остекление	Сплошное остекление
Комбинированное остекление с сэндвич-панелями	Поликарбонат
Ударопрочный поликарбонат

Сотовое оргстекло

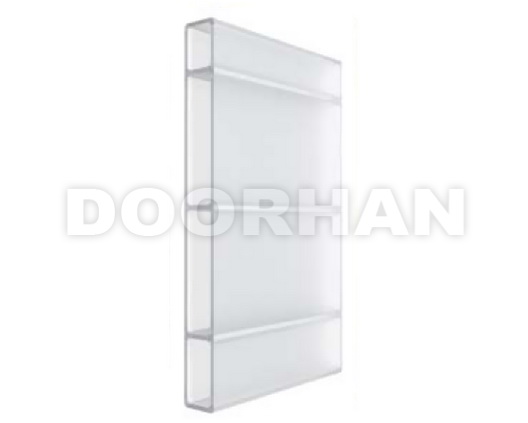

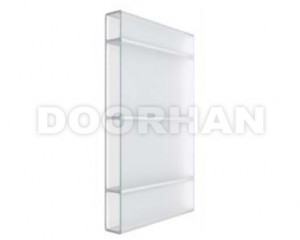

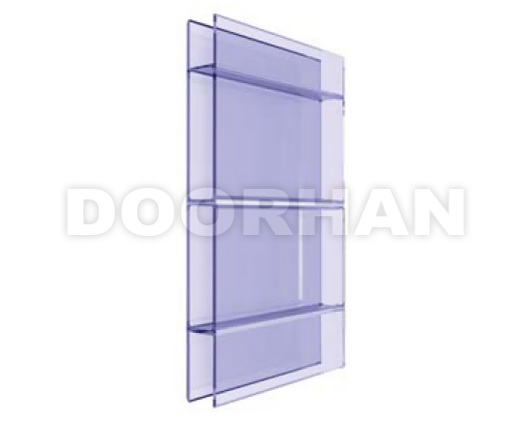

Сотовое оргстекло представляет собой экструдированный акриловый лист (плексиглас), обладающий высокой прозрачностью. Панели с сотовым оргстеклом применяются для остекления ворот в случае, когда требуется более высокая степень прозрачности, по сравнению с той, которая обеспечивается при обычных двухслойных листах. За счет внутренних ребер в сотовом оргстекле панели обладают повышенной прочностью и имеют низкий коэффициент деформации. Кроме этого, у сотового оргстекла хорошее светорассеивание, в отличие от обычного стекла. Светопрозрачные панели из сотового оргстекла обладают высокими тепло- и звукоизолирующими свойствами, а также повышенной устойчивостью к воздействию негативных факторов окружающей среды. Для изготовления светопрозрачных панелей применяется три вида сотового оргстекла с различными размерами внутренних камер, прозрачностью и тонировкой. Сотовое оргстекло может быть окрашено в любой цвет по RAL-карте.

Толщина стеклопакета из сотового поликарбоната	16 мм
Максимальная ширина проема без перемычки	3020 мм
Максимальная ширина проема с перемычкой	6000 мм
Максимальная высота щита	6000 мм

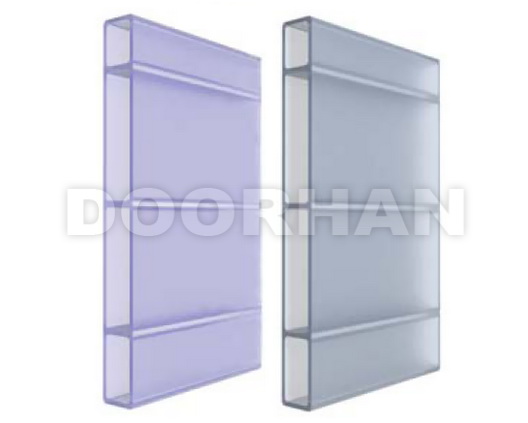

Виды сотового оргстекла

ALLTOP

Сотовое оргстекло ALLTOP представляет собой двухслойный сотовый лист с большими расстояниями между перегородками (64 мм), что способствует повышению энергосбережения. Сотовое оргстекло ALLTOP имеет антиконденсатное покрытие с обеих сторон и внутри ячеек, благодаря чему его светопропускание увеличивается до 91%, а конденсат на внутренних и внешних поверхностях остается практически невидимым.

HEATSTOP

Сотовое оргстекло HEATSTOP изготавливается из ударно-модифицированного полиметилметакрилата (ПММА) и представляет собой двухслойный сотовый лист, отражающий инфракрасное излучение. Панорамные панели из сотового оргстекла HEATSTOP обладают большой ударной вязкостью, прочностью и устойчивостью к механическим повреждениям. Материал имеет антиконденсатное покрытие, на которое наносится специальный защитный слой.

RESIST

Сотовое оргстекло RESIST представляет собой двухслойный светопрозрачный теплоизолирующий сотовый лист, изготовленный из ударно-модифицированного полиметилметакрилата (ПММА). Используется для остекления в случаях, когда требуются максимальные ударная вязкость и прочность в сочетании с легкостью конструкции. Материал имеет антиконденсатное покрытие, на которое наносится специальный защитный слой.

Комплектация и аксессуары

Базовая комплектация:

• пружинный механизм, рассчитанный до 25000 циклов открывания/закрывания ворот;
• устройство защиты от обрыва пружины;
• резиновые буферы или амортизаторы (в зависимости от выбранной конструкции);
• ручка;
• задвижка;
• пакет технической документации.

Дополнительная комплектация:

• пружинный механизм, рассчитанный на 50000, 75000, 100000 циклов открывания/закрывания ворот;
• окна;
• калитка с линейным доводчиком;
• устройство защиты от обрыва троса;
• замок;
• ручной цепной привод;
• автоматика.

Окна

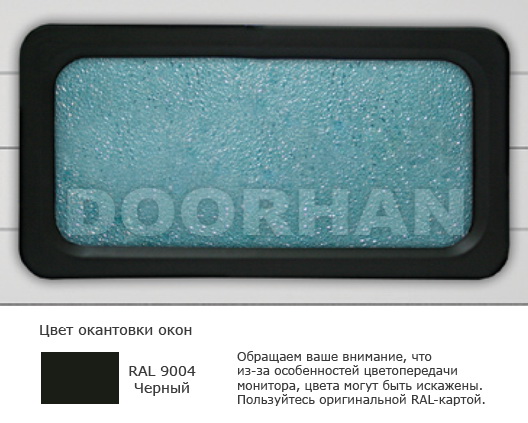

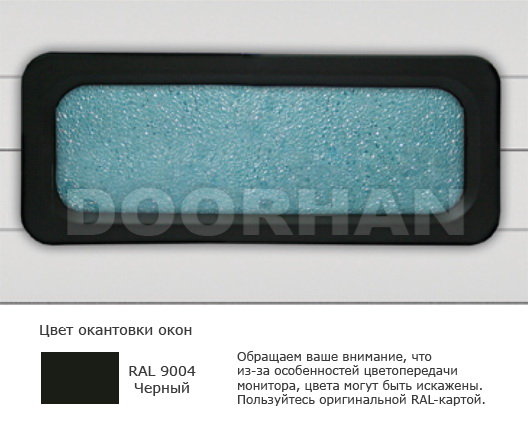

Предлагаем специальные окна для врезки в полотно промышленных секционных ворот. Благодаря специальной конструкции окно плотно прилегает к полотну ворот, тем самым удается избежать промерзания и теплопотерь по периметру окна.
Технические размеры: 635х330, 607х202.

Прямоугольно окно с закругленными углами, 635х330 мм

Прямоугольно окно с закругленными углами, 607х202 мм

Ригельный замок

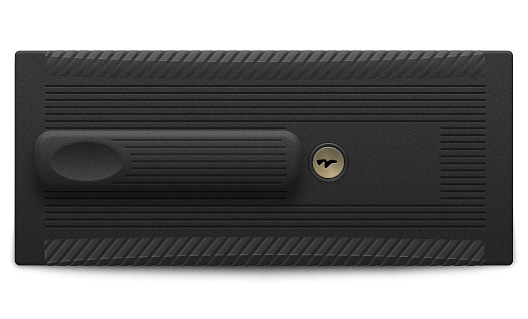

Ригельный замок предназначен для запирания ворот в закрытом положении с двух сторон. Он изготавливается из высококачественной стали, надежен и взломоустойчив. Благодаря этому замок является существенным препятствием при попытке несанкционированного открытия ворот.

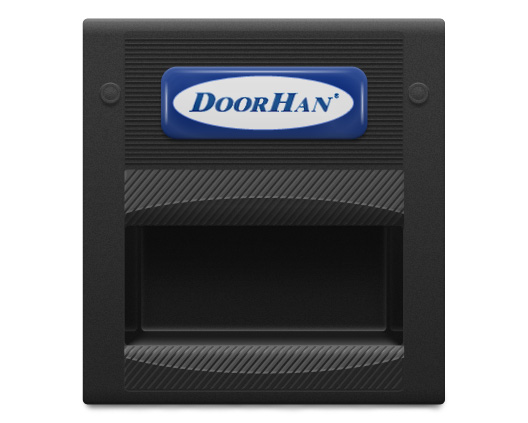

Ручка

Все секционные ворота DoorHan оснащаются специальными ручками для открытия ворот вручную. Благодаря их эргономичной форме, этот процесс не требует особых усилий, не смотря на вес ворот.

Врезная калитка

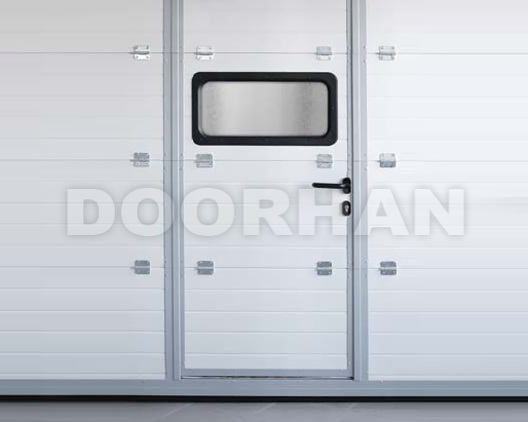

Врезная калитка – функциональное решение, обеспечивающее дополнительный доступ в помещение при закрытых воротах, что облегчает их использование. Благодаря усовершенствованной конструкции и специально разработанной системе алюминиевых профилей, калитка обладает высокой степенью надежности. Для обеспечения герметичности и сохранения термоизоляционных свойств ворот, по периметру калитки используется двойная система уплотнителей.
