Откатные ворота

Откатные ворота Откатные ворота Откатные ворота Откатные ворота Откатные ворота

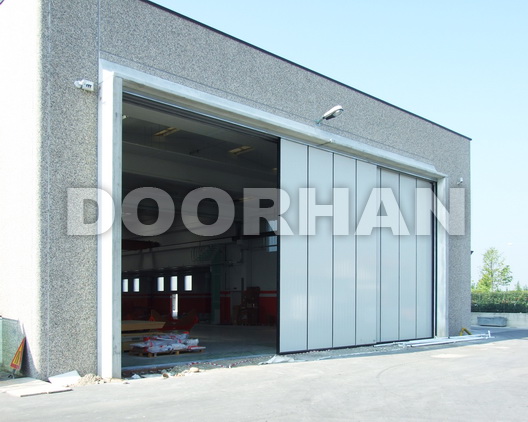

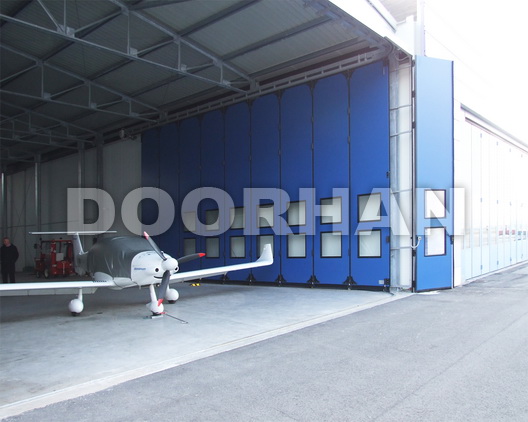

Откатные ворота DoorHan состоят из соединенных между собой вертикальных секций, которые при открытии сдвигаются параллельно или перпендикулярно проему, располагаясь вдоль боковых стен помещения. Такой способ открытия ворот позволяет устанавливать их при небольшом размере простенков, не зависимо от габаритов ворот.

Технические характеристики и размеры

Откатные ворота изготавливаются высотой от 2 до 12 м и шириной от 2 до 40 м. Кроме того, они могут быть выполнены нестандартного размера по параметрам, заданным спецификацией заказчика и требованиями проекта.

Требования к помещению:

  • высота притолоки – не более 300 мм;
  • расстояние от края проема до стены – не менее 160 мм;
  • глубина помещения – высота полотна ворот + 1500 мм.
Водонепроницаемость без нижней направляющей класс 0
Водонепроницаемость с нижней направляющей класс 2
Сопротивление ветровой нагрузке класс 4
Коэффициент теплопроводности панелей толщиной до 65 мм, высотой до 8,5 м  1,61 (м²·°С)/Вт
Коэффициент теплопроводности ворот  0,63 (м²·°С)/Вт
Воздухонепроницаемость класс 1
Количество циклов 20 000
Вес ворот из панелей толщиной 55 мм, высотой до 6 м 25 кг/м²
Вес ворот из панелей толщиной 65 мм, высотой 6-8,5 м 30 кг/м²
Группа горючести по ГОСТ 30244-94 Г2 (умеренно горючие)
Группа воспламеняемости по ГОСТ 30402-96 В2 (умеренно воспламеняемые)

Конструкция

Конструкция без нижней направляющей (конструкция 1)

  1. Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнений
  2. Верхняя направляющая
  3. Универсальный комплект крепежных элементов
  4. Центральный ловитель
  5. Ручка
  6. Задвижки ригельные
  7. Щеточные уплотнители

Модели: 1002/МО/900-1800 (2+0), 1003/МА/900-1800 (3+0), 1004/МО/900 (4+0), 2002/МО (1+1), 2003/МО/900-1800 (2+1), 2004/МО/900-1800 (2+2), 2005/МА/900-1800 (3+2), 2005/МО/900 (4+1), 2006/МА/900-1800 (3+3), 2006/МО/900 (4+2), 2008/МО/900 (4+4).

Конструкция без нижней направляющей (конструкция 2)

  1. Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнений
  2. Верхняя направляющая
  3. Универсальный комплект крепежных элементов
  4. Центральный ловитель
  5. Ручка
  6. Задвижки ригельные
  7. Щеточные уплотнители
  8. Кронштейн крепления балки

Модели: 1004/МА/1800 (4+0), 2005/МА/1800 (4+1), 2006/МА/1800 (4+2), 2008/МА/1800 (4+4).

Конструкция с нижней направляющей

  1. Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнений
  2. Верхняя направляющая
  3. Нижняя направляющая
  4. Универсальный комплект крепежных элементов
  5. Ручка
  6. Задвижки ригельные
  7. Щеточные уплотнители

Модели: 1003/МО/S (3+0), 1005/МO/S (5+0), 1006/МО/S (6+0), 1008/МО/S (8+0), 2006/МО/S (3+3), 2008/МО/S (4+4), 2012/МO/S (6+6), 2016/МО/S (8+8).

Условные обозначения

Пример:

1003МА: складные ворота без нижней направляющей, без возможности установки электропривода, открываются в одну сторону, 3 створки (3+0).

1003МО/S: складные ворота с нижней направляющей, с возможностью установки цепного электропривода, открываются в одну сторону, 3 створки (3+0).

Конструкция сэндвич-панели

Сэндвич-панели, из которых изготовлены полотна складных ворот, состоят из стальных листов толщиной 0,8 мм, утеплителя (пенополиуретана) плотностью 40 гр/м³ и интегрированного несущего профиля толщиной 2 мм. В профиль сэндвич-панели устанавливаются петли и многокамерное резиновое уплотнение по всему периметру, которое устойчиво к ультрафиолетовому излучению, низким температурам и влаге. Использование интегрированного несущего профиля позволяет закрепить и при необходимости передвинуть петлю по всей высоте створок ворот, а также сделать их конструкцию более жесткой и надежной.

Дизайн

Гладкая панель Текстуры панелей
8 стандартных цветов

Обращаем ваше внимание, что из-за особенностей цветопередачи монитора, цвета могут быть искажены. Пользуйтесь оригинальной RAL-картой.

По желанию заказчика ворота могут быть окрашены в любой цвет по RAL-карте.

Комплектация и аксессуары

Базовая комплектация складных ворот без нижней направляющей

Модели – EK1000A, EK1000N, EK2000A, EK2000N

  • полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнений;
  • верхняя направляющая;
  • нижняя направляющая;
  • ручка;
  • задвижки ригельные;
  • щеточные уплотнители.

  • Базовая комплектация откатных опорных ворот:
    Модели – EK1000, EK2000
  • полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнений;
  • верхняя направляющая;
  • нижняя направляющая;
  • ручка;
  • задвижки ригельные;
  • щеточные уплотнители.

  • Дополнительная комплектация всех видов откатных ворот:

  • автоматика;
  • врезная калитка;
  • окна;
  • ригельный замок с ручкой.

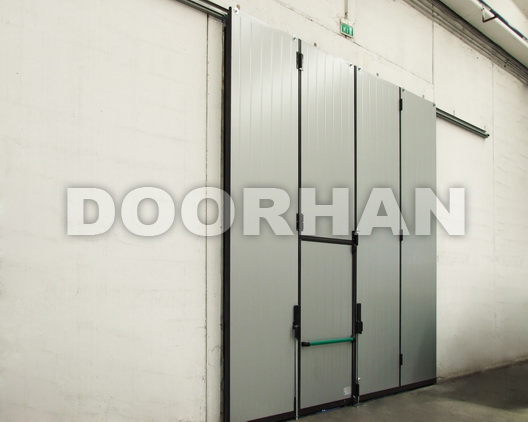

Врезная калитка

Во все складные ворота можно установить калитку, выполненную  в том же дизайнерском решении, что и ворота. Она позволяет обеспечить вход и выход из помещения при закрытых воротах. Система уплотнителей и специальные профили в конструкции калитки позволяют избежать потери жесткости полотна ворот и сохранить их теплосберегающие свойства.

Компания DoorHan предлагает врезные калитки для складных ворот двух типов – с порогом и без него. Калитка без порога оснащается специальной системой «Антипаника», благодаря чему калитка может служить эвакуационным выходом. В базовую комплектацию калитки с порогом входит нажимная ручка, по желанию заказчика на калитку может быть установлена система «Антипаника».

Калитка без порога Калитка с порогом
Врезается в ворота без нижней направляющей, открывается только наружу.  Устанавливается в любой тип ворот, открывается внутрь и наружу.

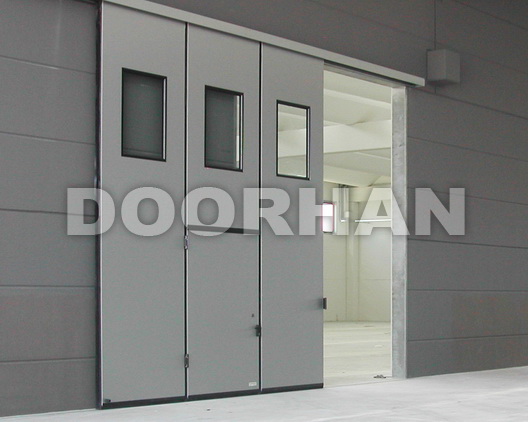

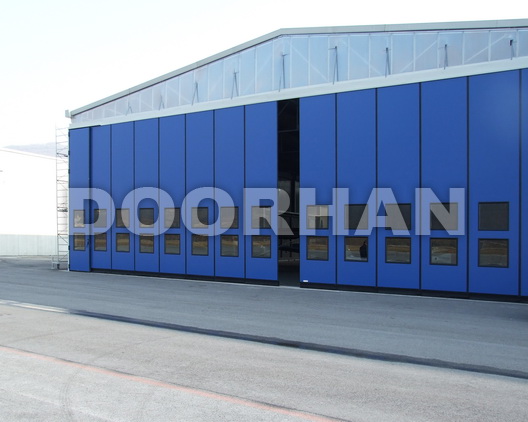

Окна

В откатные ворота могут быть врезаны окна из триплекса в пластиковой или алюминиевой окантовке черного цвета. Окна в пластиковой окантовке изготавливаются со скругленными углами или круглой формы. Окна с алюминиевой окантовкой выполняются прямоугольной или круглой формы, они могут быть оснащены стеклопакетом, что позволит открывать и закрывать их. По желанию заказчика окантовка может быть окрашена в любой цвет согласно RAL-карте.

Размеры окон прямоугольной формы и со скругленными углами:

  • 500 х 600 мм;
  • 500 х 800 мм;
  • 700 х 700 мм;
  • 580 х 880 мм;
  • 700 х 1000 мм;
  • 700 х 1500 мм;
  • 700 х 2000 мм.

Диаметр круглого окна составляет 530 мм.

Прямоугольное окно Прямоугольное окно со скругленными углами Круглое окно

Ригельный замок с ручкой

Ригельный замок предназначен для запирания ворот в закрытом положении с двух сторон. Он изготавливается из высококачественной стали, надежен и взломоустойчив. Замок оснащен ручкой, которая позволяет открывать и закрывать ворота вручную.
