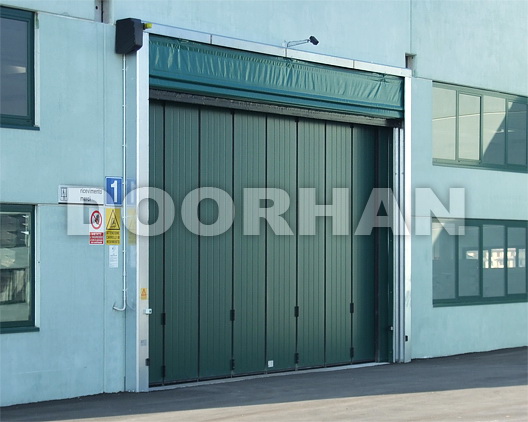

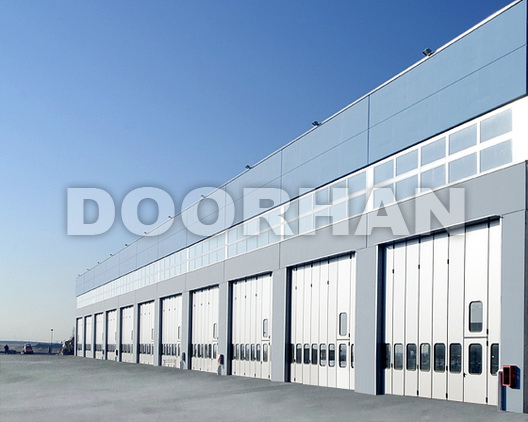

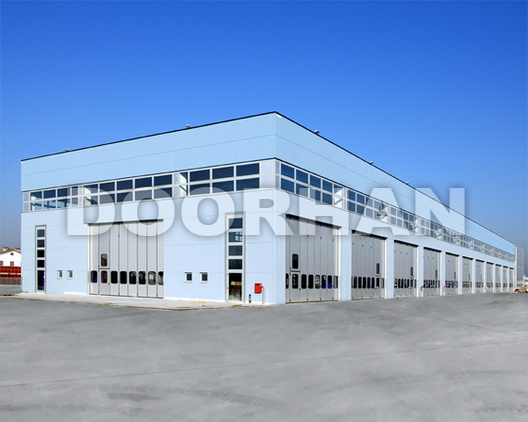

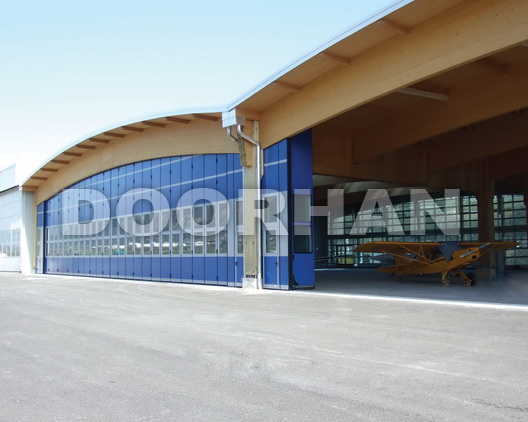

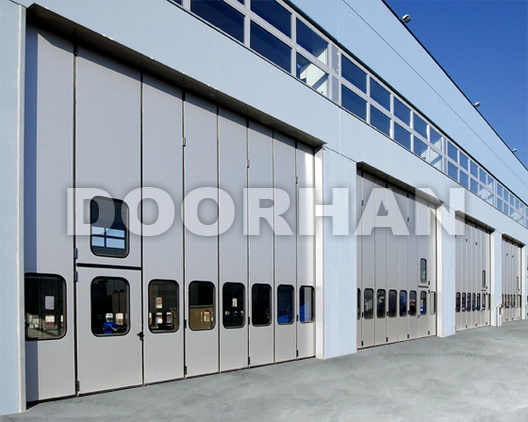

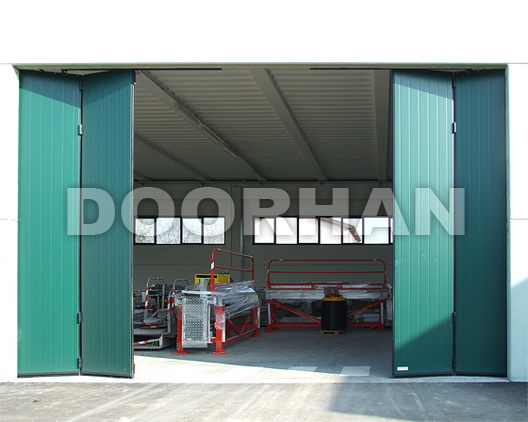

Складные ворота

Технические характеристики и размеры

Cкладные ворота изготавливаются высотой от 2 до 12 м и шириной от 2 до 40 м. Кроме того, они могут быть выполнены нестандартного размера по параметрам, заданным спецификацией заказчика и требованиями проекта.

Требования к помещению:

• высота притолоки – не более 300 мм;
• расстояние от края проема до стены – не менее 160 мм;
• глубина помещения – высота полотна ворот + 1500 мм.

Конструкция

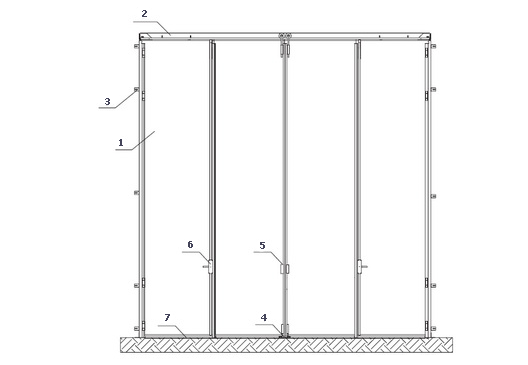

Конструкция без нижней направляющей (конструкция 1)

1. Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнений
2. Верхняя направляющая
3. Универсальный комплект крепежных элементов
4. Центральный ловитель
5. Ручка
6. Задвижки ригельные
7. Щеточные уплотнители

Модели: 1002/МО/900-1800 (2+0), 1003/МА/900-1800 (3+0), 1004/МО/900 (4+0), 2002/МО (1+1), 2003/МО/900-1800 (2+1), 2004/МО/900-1800 (2+2), 2005/МА/900-1800 (3+2), 2005/МО/900 (4+1), 2006/МА/900-1800 (3+3), 2006/МО/900 (4+2), 2008/МО/900 (4+4).

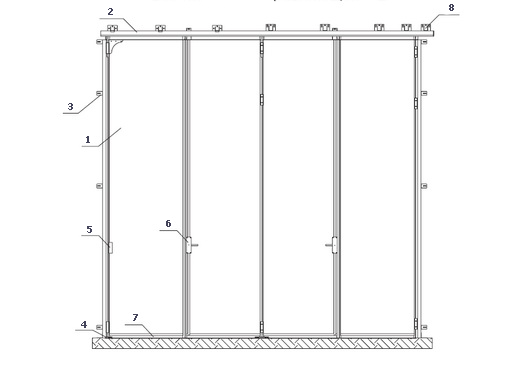

Конструкция без нижней направляющей (конструкция 2)

1. Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнений
2. Верхняя направляющая
3. Универсальный комплект крепежных элементов
4. Центральный ловитель
5. Ручка
6. Задвижки ригельные
7. Щеточные уплотнители
8. Кронштейн крепления балки

Модели: 1004/МА/1800 (4+0), 2005/МА/1800 (4+1), 2006/МА/1800 (4+2), 2008/МА/1800 (4+4).

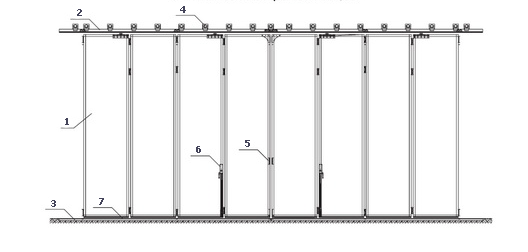

Конструкция с нижней направляющей

1. Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнений
2. Верхняя направляющая
3. Нижняя направляющая
4. Универсальный комплект крепежных элементов
5. Ручка
6. Задвижки ригельные
7. Щеточные уплотнители

Модели: 1003/МО/S (3+0), 1005/МO/S (5+0), 1006/МО/S (6+0), 1008/МО/S (8+0), 2006/МО/S (3+3), 2008/МО/S (4+4), 2012/МO/S (6+6), 2016/МО/S (8+8).

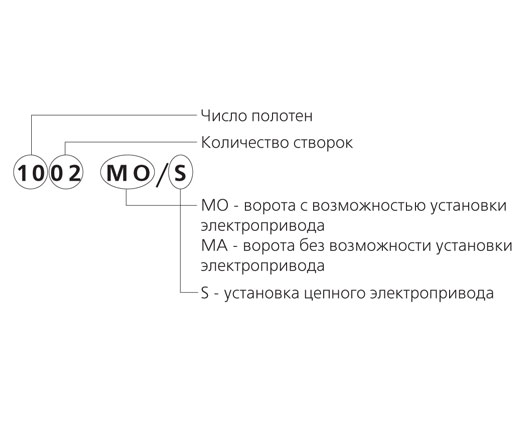

Условные обозначения

Пример:

1003МА: складные ворота без нижней направляющей, без возможности установки электропривода, открываются в одну сторону, 3 створки (3+0).

1003МО/S: складные ворота с нижней направляющей, с возможностью установки цепного электропривода, открываются в одну сторону, 3 створки (3+0).

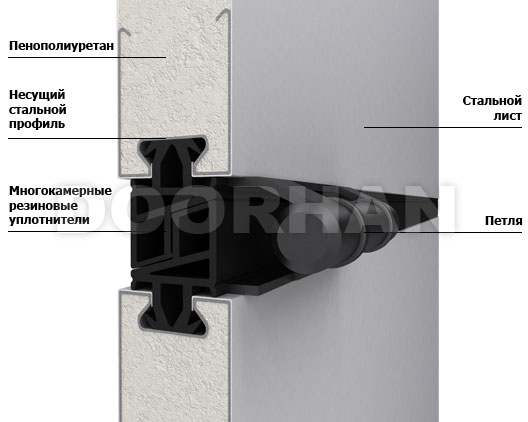

Конструкция сэндвич-панели

Сэндвич-панели, из которых изготовлены полотна складных ворот, состоят из стальных листов толщиной 0,8 мм, утеплителя (пенополиуретана) плотностью 40 гр/м³ и интегрированного несущего профиля толщиной 2 мм. В профиль сэндвич-панели устанавливаются петли и многокамерное резиновое уплотнение по всему периметру, которое устойчиво к ультрафиолетовому излучению, низким температурам и влаге. Использование интегрированного несущего профиля позволяет закрепить и при необходимости передвинуть петлю по всей высоте створок ворот, а также сделать их конструкцию более жесткой и надежной.

Дизайн

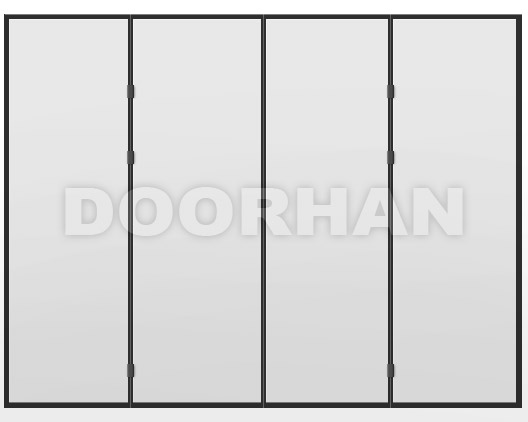

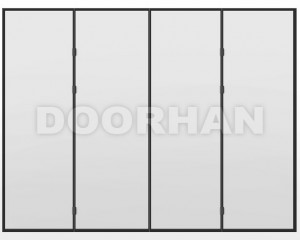

Гладкая панель	Текстуры панелей

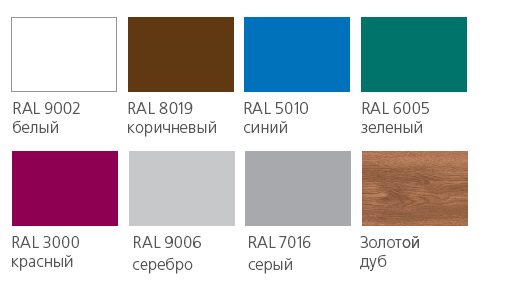

8 стандартных цветов

Обращаем ваше внимание, что из-за особенностей цветопередачи монитора, цвета могут быть искажены. Пользуйтесь оригинальной RAL-картой.

По желанию заказчика ворота могут быть окрашены в любой цвет по RAL-карте.

Комплектация и аксессуары

Базовая комплектация складных ворот без нижней направляющей
(модели – 1002/МО/900-1800 (2+0), 1003/МА/900-1800 (3+0), 1004/МО/900 (4+0),
2002/МО (1+1), 2003/МО/900-1800 (2+1), 2004/МО/900-1800 (2+2), 2005/МА/900-1800 (3+2),
2005/МО/900 (4+1), 2006/МА/900-1800 (3+3), 2006/МО/900 (4+2), 2008/МО/900 (4+4)):

• полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнений;
• верхняя направляющая;
• универсальный комплект крепежных элементов;
• центральный ловитель;
• ручка;
• задвижки ригельные;
• щеточные уплотнители.

Базовая комплектация складных ворот без нижней направляющей
(модели – 1004/МА/1800 (4+0), 2005/МА/1800 (4+1), 2006/МА/1800 (4+2), 2008/МА/1800 (4+4)):

• полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнений;
• верхняя направляющая;
• универсальный комплект крепежных элементов;
• центральный ловитель;
• ручка;
• задвижки ригельные;
• щеточные уплотнители;
• кронштейн крепления балки.

Базовая комплектация складных ворот с нижней направляющей
(модели – 1003/МО/S (3+0), 1005/МO/S (5+0), 1006/МО/S (6+0), 1008/МО/S (8+0),
2006/МО/S (3+3), 2008/МО/S (4+4), 2012/МO/S (6+6), 2016/МО/S (8+8)):

• полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнений;
• верхняя направляющая;
• нижняя направляющая;
• универсальный комплект крепежных элементов;
• ручка;
• задвижки ригельные;
• щеточные уплотнители.

Дополнительная комплектация всех видов складных ворот:

• автоматика;
• врезная калитка;
• окна;
• ригельный замок с ручкой.

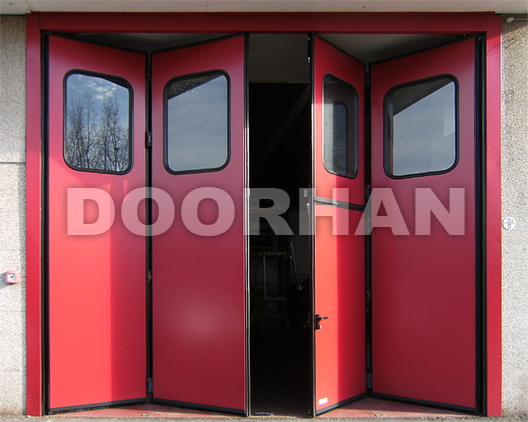

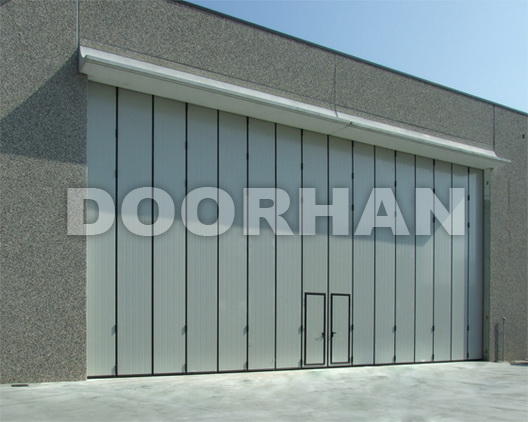

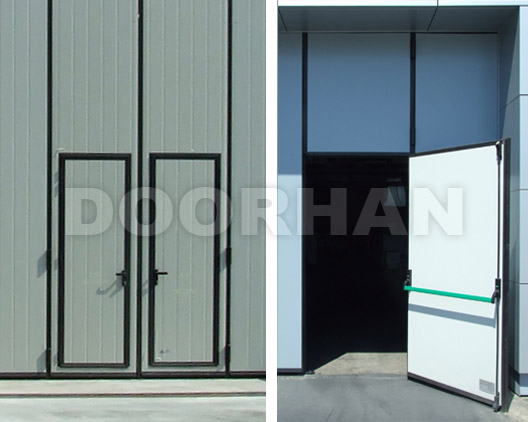

Врезная калитка

Во все складные ворота можно установить калитку, выполненную  в том же дизайнерском решении, что и ворота. Она позволяет обеспечить вход и выход из помещения при закрытых воротах. Система уплотнителей и специальные профили в конструкции калитки позволяют избежать потери жесткости полотна ворот и сохранить их теплосберегающие свойства.

Компания DoorHan предлагает врезные калитки для складных ворот двух типов – с порогом и без него. Калитка без порога оснащается специальной системой «Антипаника», благодаря чему калитка может служить эвакуационным выходом. В базовую комплектацию калитки с порогом входит нажимная ручка, по желанию заказчика на калитку может быть установлена система «Антипаника».

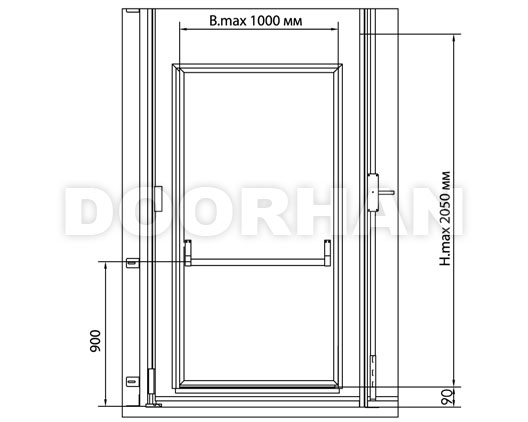

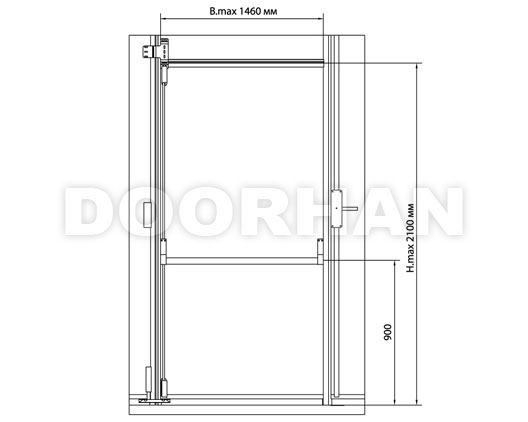

Калитка без порога	Калитка с порогом
Врезается в ворота без нижней направляющей, открывается только наружу.	Устанавливается в любой тип ворот, открывается внутрь и наружу.

Окна

В откатные ворота могут быть врезаны окна из триплекса в пластиковой или алюминиевой окантовке черного цвета. Окна в пластиковой окантовке изготавливаются со скругленными углами или круглой формы. Окна с алюминиевой окантовкой выполняются прямоугольной или круглой формы, они могут быть оснащены стеклопакетом, что позволит открывать и закрывать их. По желанию заказчика окантовка может быть окрашена в любой цвет согласно RAL-карте.

Размеры окон прямоугольной формы и со скругленными углами:

• 500 х 600 мм;
• 500 х 800 мм;
• 700 х 700 мм;
• 580 х 880 мм;
• 700 х 1000 мм;
• 700 х 1500 мм;
• 700 х 2000 мм.

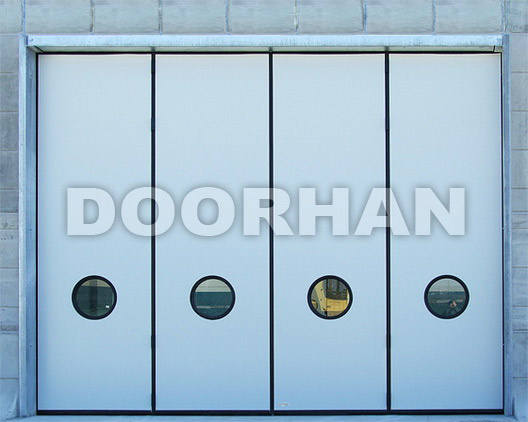

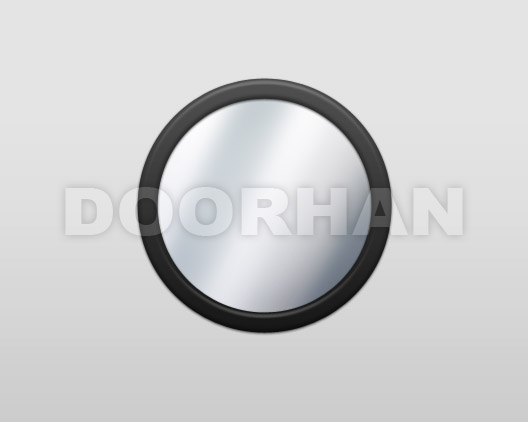

Диаметр круглого окна составляет 530 мм.

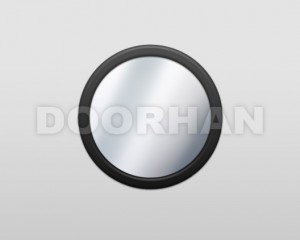

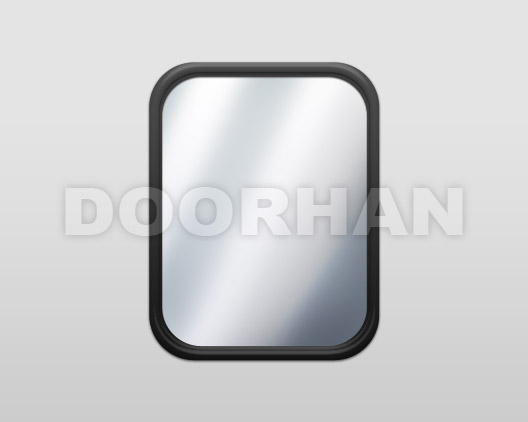

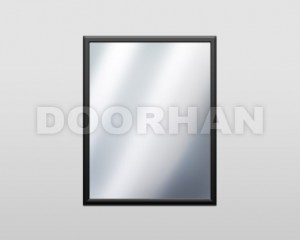

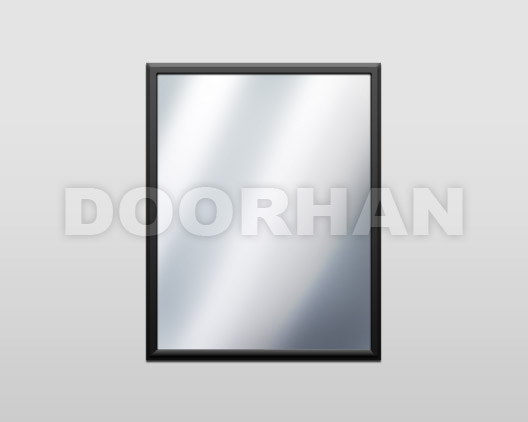

Прямоугольное окно	Прямоугольное окно со скругленными углами	Круглое окно

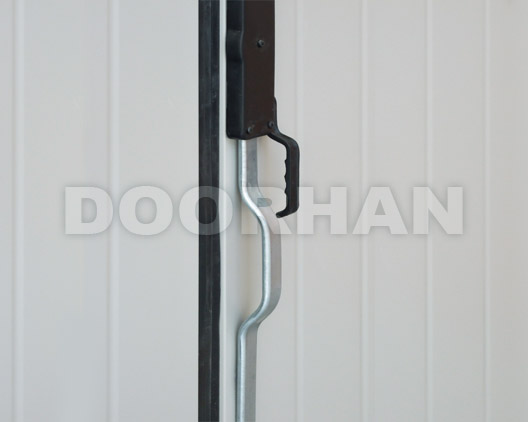

Ригельный замок с ручкой

Ригельный замок предназначен для запирания ворот в закрытом положении с двух сторон. Он изготавливается из высококачественной стали, надежен и взломоустойчив. Замок оснащен ручкой, которая позволяет открывать и закрывать ворота вручную.
