Рольставни Premium

Рольставни Premium Рольставни Premium Рольставни Premium

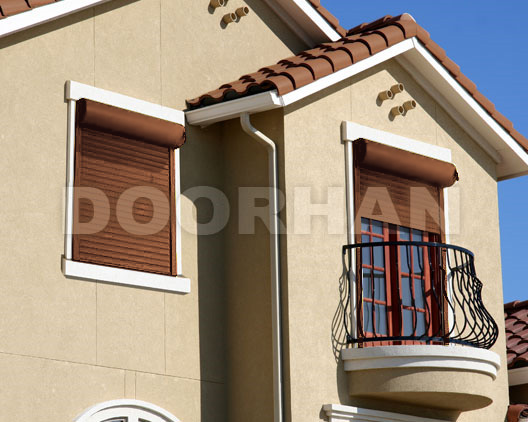

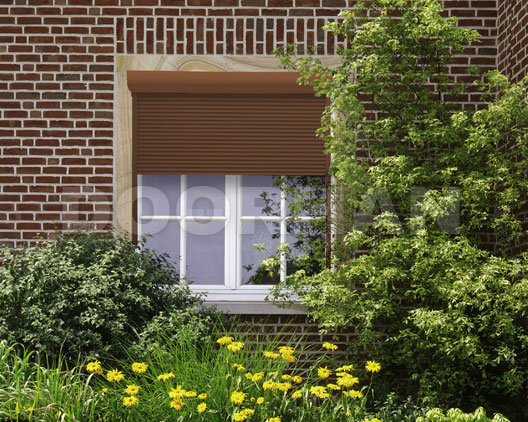

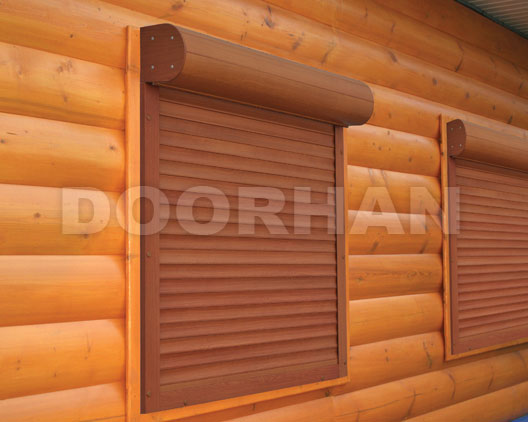

Рольставни Premium – уникальное дизайнерское решение компании DoorHan. Их полотно состоит из окрашенных «под дерево» экструдированных профилей шириной 45 мм, а наборные коробы выполняются полукруглой или круглой формы. Рольставни Premium предназначены для установки в проем шириной до 2000 мм и высотой до 3000 мм.

Технические характеристики и размеры

Рекомендуемые размеры рольставней:

  • ширина – от 500 до 2000 мм;
  • высота – от 1000 до 3000 мм.


Рольставни Premium изготавливаются из усиленных экструдированных профилей RHE45.

Профиль RHE45
Материал алюминий
Толщина стенки, мм 0,8
Вес 1 погонного метра, кг  0,247
Вес 1 м², кг 5,49
Кол-во профилей на 1 м высоты полотна  22,22
Максимальная ширина полотна, м  2
Максимальная площадь полотна, м²  6,2
Длина поставки, м 6
Норма поставки, м 126
1 2 3

Конструкция

Рольставни Premium представляют собой гибкое полотно, которое при открытии движется вверх по направляющим, закрепленным по краям проема и наматывается на вал, расположенный над проемом в защитном коробе. Полотно роллеты в закрытом положении полностью закрывает проем между направляющими. При этом нижний край полотна должен упираться в ограничитель (отлив, замок, нижнюю кромку проема или пол).

Взломоустойчивые экструдированные профили, из которых собирается полотно роллет, представляют собой цельнотянутые алюминиевые ламели шириной 45 мм, усиленный внутренним ребром жесткости.

Управление рольставнями Premium может осуществляться ленточным, шнуровым, кордовым, воротковым и электрическим приводами, а также пружинно-инерционным механизмом.

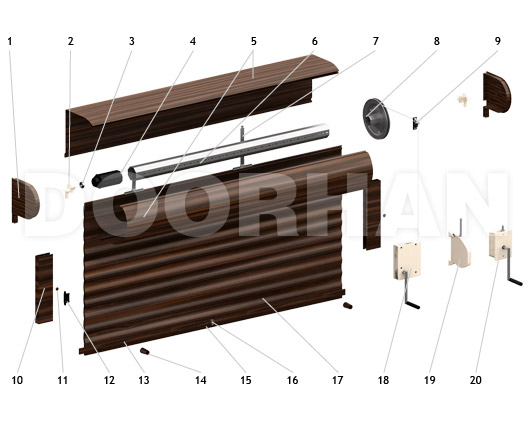

Рольставни с ленточным, шнуровым и кордовыми приводами

р1

Элементы управления ручных приводов – лентоукладчик (18), укладчик для шнура (19) и корда (20) закрепляются на стене. Лента, шнур или корд проводятся через направляющий ролик (9) и закрепляются на шкиве (8). Шкив передает тяговое усилие с ленты, шнура или корда на капсулу (4) и вал (6). Вал крутится, и полотно приводится в движение.

1. Крышка боковая
2. Направляющее устройство
2a. Ролик направляющий
3. Подшипник
4. Капсула универсальная (регулируемая)
5. Короб защитный
6. Вал октагональный
7. Пружина тяговая
8. Шкив
9. Направляющая для шнура (ленты)
10. Направляющий профиль
11. Заглушка
12. Замок боковой
13. Полоса запорная
14. Стопор
15. Профиль концевой
16. Замок ригельный
17. Профиль (полотно)
18. Привод ленточный (шнуровой) инерционный
19. Привод шнуровой редукторный
20. Привод кордовый
21. Кольцо дистанционное

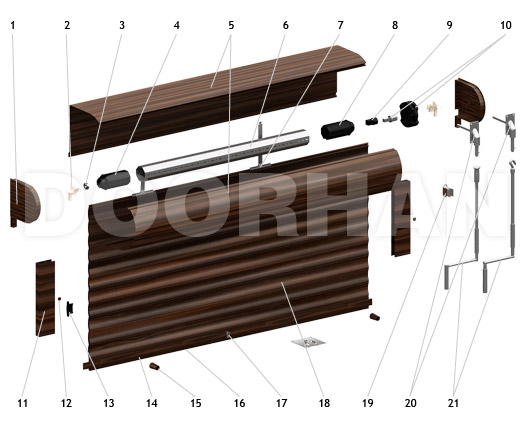

Рольставни с воротковым приводом

р2

Полотно наматывается на вал за счет передачи крутящего момента от воротка (21) кардану (20), редуктуру (10) и далее вставке (9) и капсуле (8), установленным на валу.

1. Крышка боковая
2. Направляющее устройство
2a. Ролик направляющий
3. Подшипник
4. Капсула универсальная (регулируемая)
5. Короб защитный
6. Вал октагональный
7. Замок автоматический
7a. Кольцо ригельное
8. Капсула универсальная
9. Вставка
9a. Капсула
10. Редуктор с адаптером
11. Направляющий профиль
12. Заглушка
13. Замок боковой
14. Полоса запорная
15. Стопор
16. Профиль концевой
17. Замок ригельный
18. Профиль (полотно)
19. Клипса
20. Кардан
21. Вороток

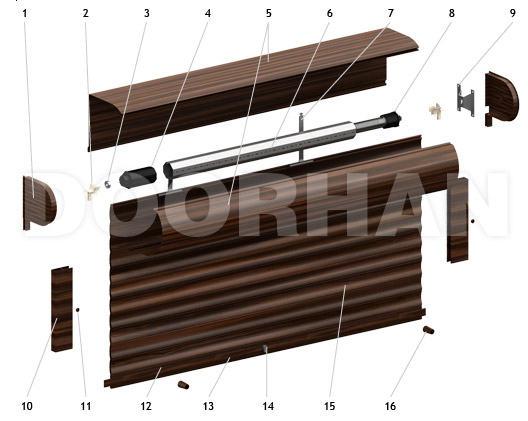

Рольставни с пружинно-инерционным механизмом

р3

Внутри вала установлен пружинно-инерционный механизм (8), который приводит в движение вал и полотно. Пружинно-инерционный механизм настраивается при монтаже, что позволяет, приложив небольшое усилие вверх или вниз, поднять или опустить полотно роллеты.

1. Крышка боковая
2. Направляющее устройство
2a. Ролик направляющий
3. Подшипник
4. Капсула универсальная (регулируемая)
5. Короб защитный
6. Вал октагональный
7. Пружина тяговая
8. Пружинно-инерционный механизм
9. Пластина крепления
10. Направляющий профиль
11. Заглушка
12. Замок боковой
13. Полоса запорная
14. Профиль концевой
15. Замок ригельный
16. Профиль (полотно)
17. Стопор
18. Кольцо дистанционное

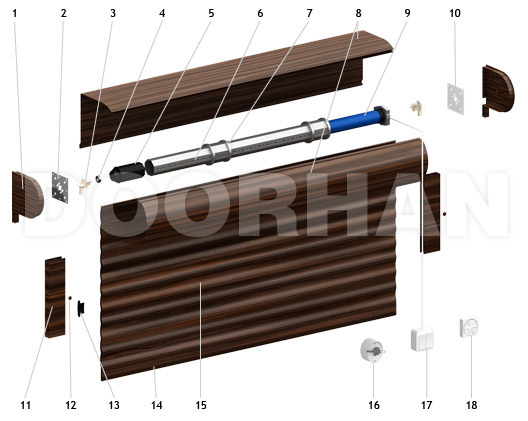

Рольставни с электроприводом

р4

Полотно роллеты приводится в движение электроприводом (10) при помощи выключателя клавишного (18), поворотного (19), с ключом (17) или пульта дистанционного управления.

1. Крышка боковая
2. Суппорт подшипника
3. Направляющее устройство
3a. Ролик направляющий
4. Подшипник
5. Капсула универсальная
6. Вал октагональный
7. Кольцо ригельное
8. Короб защитный
9. Замок автоматический
10. Электропривод внутривальный
11. Крепление универсальное
12. Направляющий профиль
13. Заглушка
14. Замок боковой
15. Профиль концевой
16. Профиль (полотно)
17. Выключатель с ключом
18. Выключатель клавишный
19. Выключатель поворотный

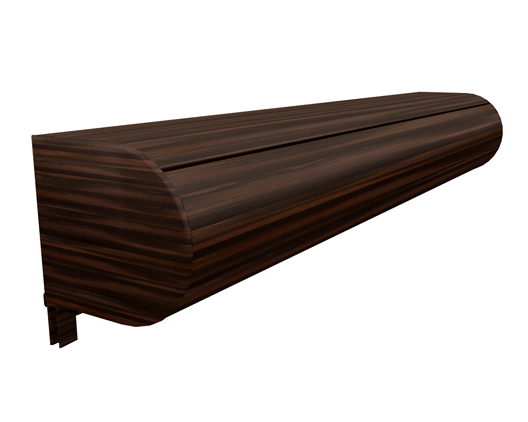

Защитный короб круглой формы

р5

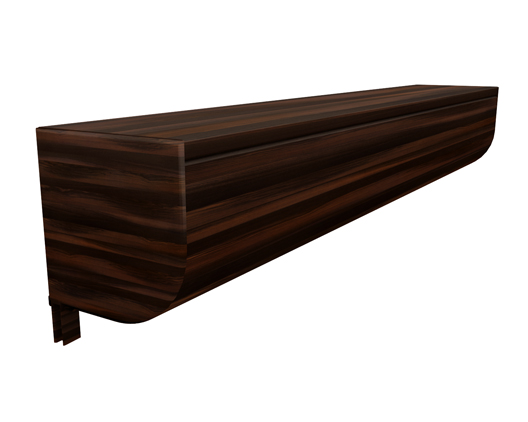

Защитный короб полукруглой формы

р6

Дизайн

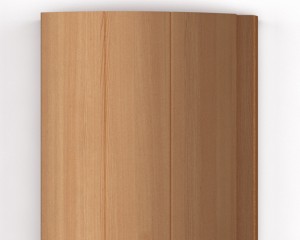

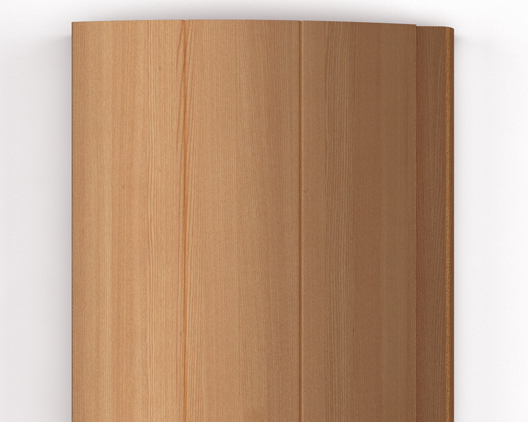

Для изготовления рольставней Premium компания DoorHan предлагает сплошные экструдированные профили, которые окрашиваются в деревоимитирующие цвета – «Темный орех» и «Золотой дуб».

Обращаем ваше внимание, что из-за особенностей цветопередачи монитора, отображаемые цвета могут быть искажены.

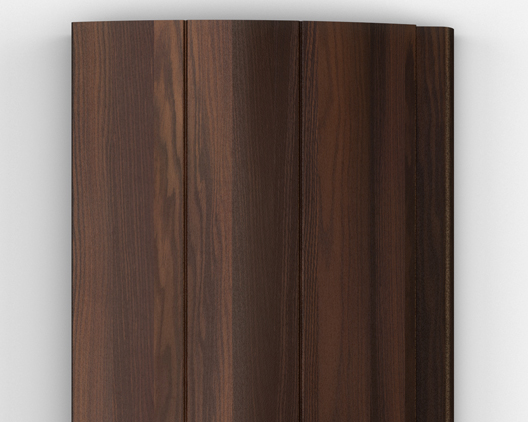

Темный орех Золотой дуб
орех дуб

Комплектация и аксессуары

Базовая комплектация:

  • полотно рольставней из экструдированных профилей;
  • направляющие (тип направляющих зависит от количества профилей);
  • защитный короб (тип короба зависит от количества профилей);
  • привод на выбор (ленточный, шнуровой, кордовый, воротковый, пружинно-инерционный механизм или электропривод);
  • элементы управления приводом (на выбор).


Дополнительная комплектация:

  • блоки группового управления;
  • блоки дистанционного управления;
  • пульт ДУ;
  • замок;
  • устройство аварийного открывания;
  • автоматический гребенчатый замок.
Ленточный привод Шнуровой привод
лента шнур

Простой в использовании ленточный привод устанавливается на роллеты весом полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты.

Шнуровой привод устанавливается на роллеты весом полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика.

Кордовой привод

Воротковый привод
корд ворот
Кордовый привод поднимает роллеты весом полотна до 40 кг, за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу. Воротковый привод позволяет поднять роллеты весом полотна до 30 кг. При вращении воротка по часовой стрелки полотно поднимается, против часовой стрелки – опускается.
Пружинно-инерционный механизм Замок
пружина замок
Пружинно-инерционный механизм применяется для роллет с весом полотна до 60 кг. Роллеты легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной в валу роллеты. Замки, предлагаемые компанией DoorHan, надежно фиксируют полотно роллет в закрытом положении, препятствуя его взлому.
