Система 868 МГц SLH LR
Диапазон частот 868,35 МГц.
Тип кодирования: технология SLH LR (Патент FAAC).
SLH = САМООБУЧАЕМЫЙ БРЕЛОК-ПЕРЕДАТЧИК С ПРЫГАЮЩИМ КОДОМ: код меняется при каждом использовании брелока-передатчика. Алгоритм распознает и подтверждает сигнал, поступающий только от тех брелоков-передатчиков, которые закодированы с помощью приемника.
Преимущества: клонирование кода практически невозможно. Возможность создавать копии кодированных блоков-передатчиков, в том числе удаленно от радиоприемника, с помощью запатентованной системы САМООБУЧЕНИЯ (от передатчика передатчику), путем нажатия кнопок в особой последовательности.
LR = LONG RANGE: радиус действия брелоков-передатчиков почти в ДВА раза превышает существующий благодаря новому патенту FAAC, полученному на электронное изобретение; при каждом нажатии кнопок управления брелок-передатчик SLH LONG RANGE зондирует окружающее пространство (например, определяет положение руки, наличие электрических помех и т.д.) и автоматически перенастраивает электронику, максимально повышая уровень мощности при каждой передаче сигнала. Полностью совместимы с предыдущими версиями SLH.
БРЕЛОКИ-ПЕРЕДАТЧИКИ 868 МГц LONG RANGE
| Декодирование |
Описание |
| SLH |
XT2 868 SLH LR Брелок-передатчик, 2-канальный (в упаковке 15 шт.) Модель белого цвета (артикул 787009) Модель черного цвета (артикул 7870091) |
|

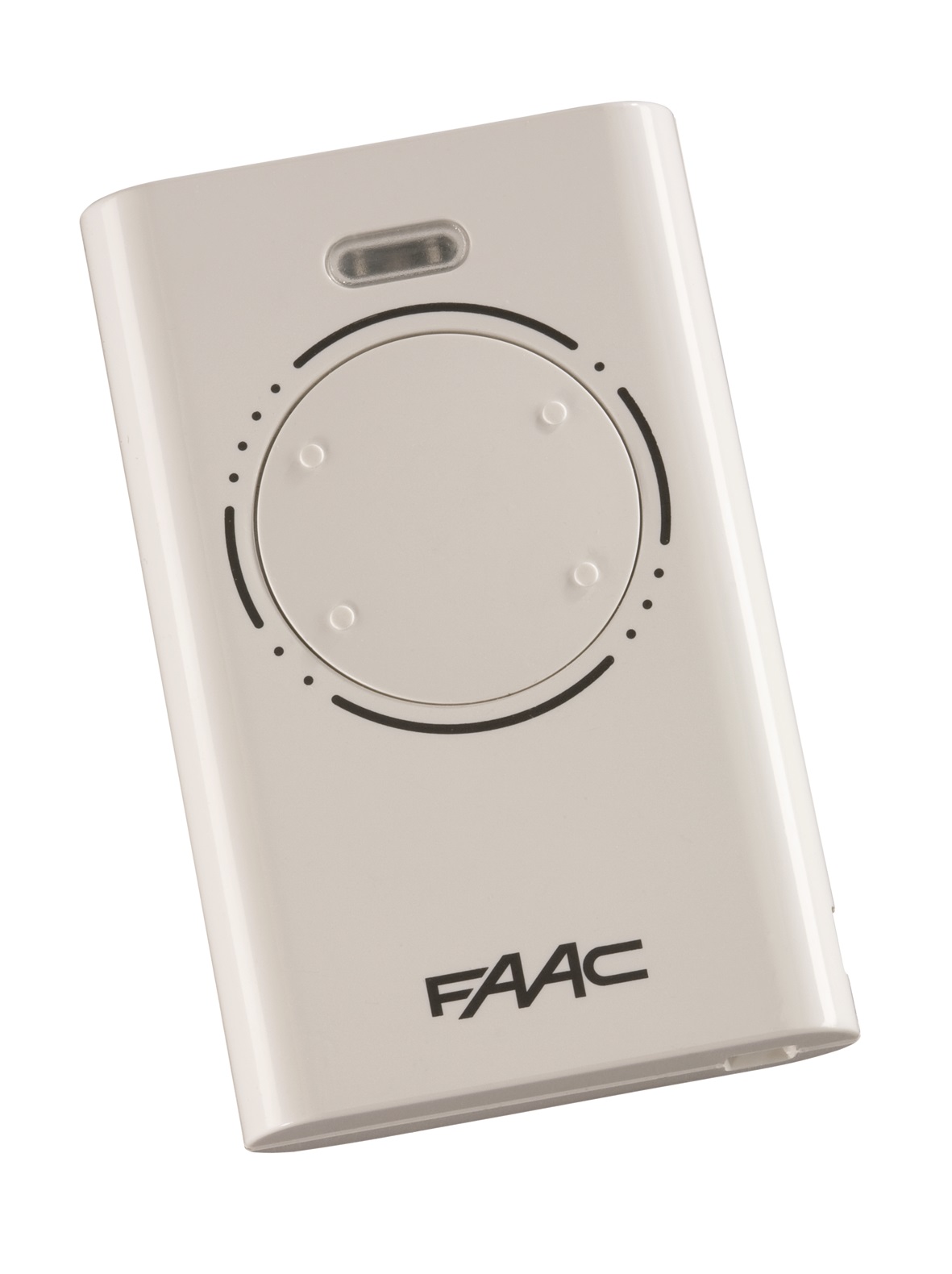

XT4 868 SLH LR Брелок-передатчик, 4-ка- нальный (в упаковке 15 шт.) Модель белого цвета (артикул 787010) Модель черного цвета (артикул 7870101) |
Прием радиосигнала от брелока-передатчика может выполняться через один из приемников:
1) Радиочастотный модуль вместе с платами управления приводом, имеющими встроенный декодер OMNIDEC.
2) Радиоприемник с разъемом для плат управления FAAC или для использования с внешними устройствами через плату релейного интерфейса.
3) Внешний многоканальный радиоприемник вместе с платами декодирования радиосигнала.
4) Внешний радиоприемник в специальном корпусе с декодером OMNIDEC (может принимать системы DS-SLH-RC).
ПРИЕМНИКИ ДЛЯ БРЕЛОКОВ-ПЕРЕДАТЧИКОВ 868 МГц ДАЛЬНЕГО РАДИУСА ДЕЙСТВИЯ
| 1) Радиочастотный модуль (совместим со всеми платами FAAC, имеющими универсальный декодер OMNIDEC, обозначены специальным логотипом) | |||||
| Декодирование | Описание | ||||
| omniDEC | Радиоприемник XF 868 МГц (артикул 319007) | ||||
| 2) Радиоприемник с разъемом (совместим со всеми платами FAAC, имеющими 5-штыревой разъем, или с внешними устройствами через дополнительный релейный интерфейс RP) | |||||
| Декодирование | Описание | ||||
| SLH | RP 868 SLH - Радиоприемник с разъемом, 1-канальный (артикул 787730) | ||||
| RP2_868 SLH - Радиоприемник с разъемом, 2-канальный (артикул 787828) | |||||
| 3) Многоканальные приемники и платы декодера (в исполнениях, где требуются более 2 каналов приема, система включает: 1 приемник + платы декодера, число которых равно количеству управляемых устройств) | |||||
| Декодирование | Описание | ||||
| PLUS1 868 МГц | Приемник PLUS1 868 – Многоканальный приемникс встроенной двухполюсной антенной( артикул 787827) | ||||
| PL 868 МГц | Плата радиоприемника PL 868 с встроенной антен-ной для установки в сигнальную лампу FAACLIGHT (артикул 787732) | ||||
| MINIDEC SLH | Одноканальная плата декодера с выходом типа"открытый коллектор" для управления электрон-ными платами FAAC (артикул 785532) | ||||
| ДЕКОДЕР SLH | Одноканальная плата декодера с релейным выхо-дом для управления электронными платами FAACи/или дополнительными устройствами (артикул 785534) | ||||
| Технические характеристики | |||||
| PLUS1 868 | PL 868 | MINIDEC SLH | ДЕКОДЕР SLH | ||
| Электропитание | =20 - 30 В - ~24 В ± 10 % | =20 ÷ 30 В | |||
| Потребляемый ток | 10 мА пост.тока – 25 мА пер.тока | 10 мА | 30 мА | ||
| Макс. количество соединяемых платдекодера | 50 | - | - | ||
| Декодирование радиосигнала | С помощью MINIDEC или ДЕКОДЕРА | SLH | SLH | ||
| Объем памяти | 250 кодов | 1000 кодов | |||
| Подключение | Разъемное(платы FAAC) | Разъемное (платы FAAC)и/или клеммное | |||
| 4) Внешний радиоприемник (система декодирования встроена в специальный корпус для использования на улице) | |||||
| Декодирование | Описание | ||||
| omniDEC | XR2 868 C Внешний радиоприемник 868 МГц,2-канальный (артикул 787749) | ||||
| XR4 868 C Внешний радиоприемник 868 МГц,4-канальный (артикул 787750) | |||||
| Технические характеристики | |||||
| XR2 868 C | XR4 868 C | ||||
| Электропитание | =/~12 - 24 В | ||||
| Частота приема | 868.35 ± 0.2 | ||||
| Потребляемый ток | 100 мА | ||||
| Декодирование (система Omnidec) | DS-SLH-RC | ||||
| Количество запоминаемых кодов | 250 | 250 CH 1-2 / 250 CH 3-4 | |||
| Количество каналов | 2 | 4 | |||
| Количество релейных выходов (Н.О.) | 1 импульсный (CH1)1 импульсный/постоянный (возможностьвыбора) (CH2) | 2 импульсный (CH1-3)1 импульсный/постоянный (возможность выбора)(CH2) 1 запрограммированный по времени (CH4) | |||
| Нагрузка релейного контакта | 0,5 A, =/~12 ÷ 24 В | ||||
| Класс защиты | IP 44 | ||||
| Диапазон рабочих температур | -20° C ÷ +55 ° C | ||||
| Габаритные размеры (ВxШxГ) | 90 x70 x 32,5 мм | ||||
| АКСЕССУАРЫ | |||
| Антенна для радиоприемника RP/ XF / XR2 / XR4 с кронштейном и коаксиальным кабелем,длина 5 м - 868 МГц дляувеличения дальности приема радиоприемников RP/XF/XR (артикул 412006) | Солнцезащитный козырек/ Прозрачный настенный держатель (артикул 90205) | Релейный интерфейс для радиоприемников RP (позволяет использовать радиоприемники RP в системах, не имеющих разъемов) – проводная линия связи (артикул 787725) |
Multidec - Модуль расширения, 4-канальный (для ДЕКОДЕРА) допускаетодновременное подключение до4 ДЕКОДЕРОВ – проводная линияСвязи (артикул 102845) |
