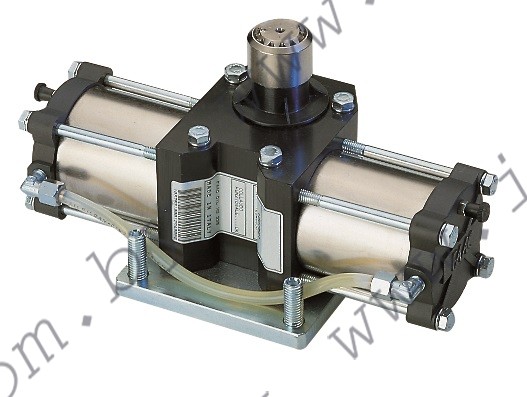

Подземный гидравлический привод FAAC 750 Standard (230 В)
*масса створки до 800 кг
• Незаметная и бесшумная автоматика, состоящая из подземного привода и гидростанции.
• Идеальное решение для старинных и высокохудожественных ворот.
| Габаритные размеры и технические характеристики модели 750 | ||
| 750 CBAC | 750 SB | |
| Напряжение электропитания | ~230 В (+6% -10%), 50 (60) Гц | |
| Потребляемая мощность | 220 Вт | |
| Потребляемый ток | 1 А | |
| Скорость вращения двигателя | 1400 об/мин | |
| Производительность насоса | 0,75 л/мин | |
| Диапазон рабочих температур | -20°C . +55°C | |
| Класс защиты | IP 55 | |
| Температура срабатывания термозащиты двигателя | 120°C | |
| Масса | 7,5 кг | |
| Тип масла | FAAC HP OIL | |
| Габаритные размеры (Ш x Г x В) в мм | гидроцилиндр 410 x 160 x 205 мм - гидростанция 245,6 x 353 x 141,5 мм | |
| Технические характеристики гидроцилиндра | ||
| Открывание на 100° | Открывание на 180° | |
| Макс. угол поворота | 118° | 200° |
| Угловая скорость | 5,2 °/с (750 SBS) - 7,8 °/с (750 CBAC-SB) | |
| Класс защиты | IP 67 | |
| Крутящий момент | 543 Нм (750 CBAC-SB) | |
| Модель | Применение | Плата управления | Артикул | ||
| Макс. ширина створки (м) | Макс. масса (кг) | Интенсивность использования (циклов/час) | |||
| Гидростанция 750 CBAC | 1,80 | / | 45 | не входит в комплект поставки | 107720 |
| Гидростанция 750 SB | 2,50 | / | 45 | не входит в комплект поставки | 107721 |
| Гидроцилиндр для открывания на 100° | / | 800 | / | не входит в комплект поставки | 108757 |
| Гидроцилиндр для открывания на 180° | / | 800 | / | не входит в комплект поставки | 108758 |
Комплектация гидроцилиндров: гидроцилиндр, монтажные принадлежности для установки крышки из нержавеющей стали, ёмкость с маслом для заполнения шлангов.
Комплектация гидростанций 750: гидравлический замок, фиксирующий ворота в открытом/закрытом положении (750 CBAC), без гидравлического замка (750 SB), пусковой конденсатор 8 мкФ 400 В.
Примечания:
• Если гидростанция не оснащена гидравлическим замком, установка электрозамка является обязательной.
• Для автоматизации двустворчатых ворот необходимо подготовить две гидростанции, два корпуса мод. LM, два гидроцилиндра, одну плату управления и, при необходимости, электрозамок.
• Не рекомендуется использовать привод с замком, если нет возможности обеспечить свободный доступ к устройству разблокировки (в случае створок панельного типа или отсутствия другого входа в дом).
