Premium

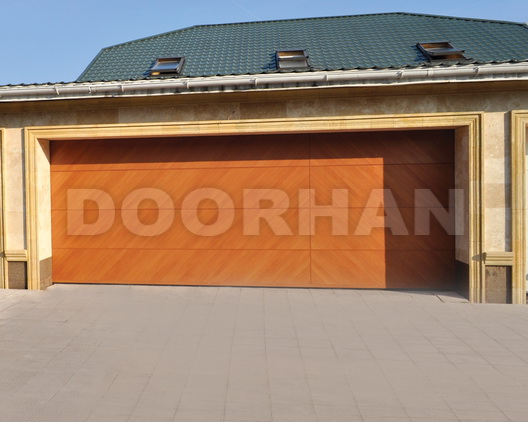

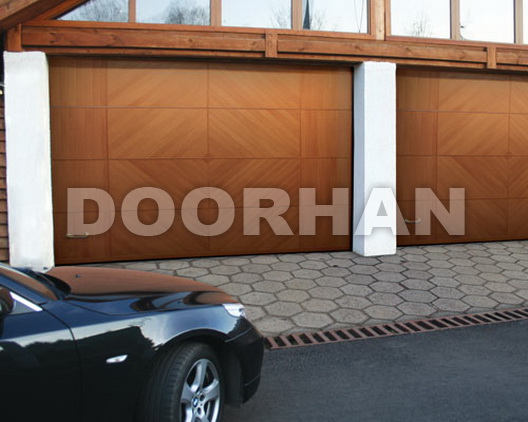

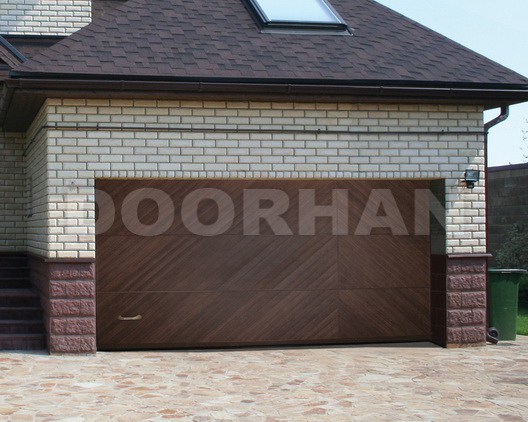

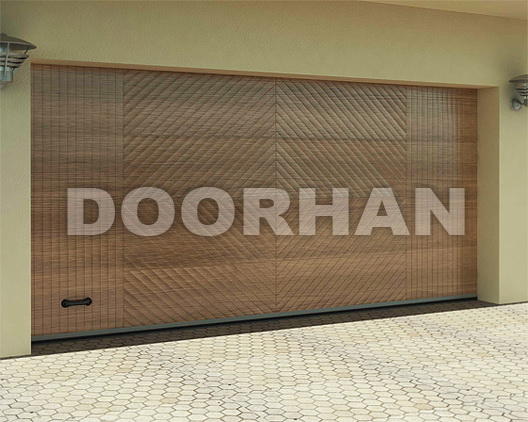

Гаражные ворота Premium являются воплощением последних тенденций в дизайне ворот – они изготавливаются из сэндвич-панелей, облицованных с наружной стороны алюминиевыми профилями. Используемые высококачественные материалы облицовки создают неповторимый дизайн полотна, имитирующий классические деревянные ворота в современном исполнении.

Для производства облицовочных профилей используются инновационные материалы, не подверженные воздействию солнечных лучей и атмосферных осадков, а также устойчивых к механическим повреждениям.

Ворота Premium предлагаются на выбор в трех коллекциях – Classic, Country и Нi-Tech. Гаражные ворота Classic представлены в разных вариантах дизайнерского исполнения облицовки, которые отличаются конфигурацией геометрических узоров профилей. Ворота Country декорированы коваными элементами и стилизованы под старинные распашные ворота. Гаражные ворота Hi-Tech изготавливаются с декоративными молдингами, которые могут быть расположены в одном из четырех вариантов.

Все коллекции Premium собираются вручную, благодаря чему имеют индивидуальный внешний вид. Каждые ворота Premium — это совершенно уникальный проект, не имеющий аналогов в мире.

Секционные ворота Premium имеют те же конструкционные особенности и эксплуатационные характеристики, что и ворота серии RSD02.

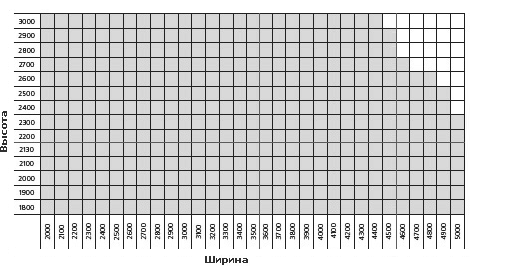

Технические характеристики и размеры

Технические характеристики
Количество циклов открывания/закрывания	25000
Приведенное сопротивление теплопередаче	1,13 м² °C/Вт
Звукоизоляция	24 дБ
Ветровая нагрузка	5 класс (200 км/ч)
Воздухонепроницаемость	2 класс (давление воздуха 50 Па)
Водонепроницаемость	1 класс (давление воды 30 Па)
Усилие подъема	до 22,5 кг
Группа горючести	Г2 по ГОСТ 30244-94
Группа воспламеняемости	В2 по ГОСТ 30402-96
Вес полотна ворот	11,2 кг/м²

Конструкция и тип подъема

Общая конструкция секционных ворот представ­ляет собой полотно, систему уравновешивания полотна (пружинно-торсионный механизм) и систему направляющих.

Полотно ворот состоит из горизонтально расположенных сэндвич-панелей, которые изготавливаются на автоматических линиях европейского производства. Они представляют собой два стальных листа, заполненных пенополиуретаном. Стальные листы не завальцованы друг с другом, благодаря чему не образуется «мостик холода» и предотвращается промерзание ворот на стыках. Сэндвич-панели соединены между собой специальными петлями, крепления которых усилены стальными пластинами, обеспечивающими повышенную прочность соединений и увеличивающими жесткость и взломоустойчивость конструкции ворот. Для обеспечения герметичности соединения панелей на их стыках установлен негигроскопичный уплотнитель – энергофлекс.

Система уравновешивания полотна ворот закрепляется на притолоке над проемом. Во время открытия полотно ворот поднимается вверх вдоль притолоки под потолок по направляющим с помощью роликовой системы, полностью освобождая проем. Это существенно экономит пространство гаражного помещения и территории вокруг него.

Направляющие закрепляются внутри помещения к стенам слева и справа от проема, а горизонтальные участки, расположенные параллельно потолку, крепятся к нему. Для дополнительной герметизации на верхнюю часть проема устанавливается горизонтальный ригель с двухлепестковым уплотнителем.

Компания DoorHan изготавливает секционные ворота с самым большим выбором типов подъема, полностью соответствующих всему спектру возможных условий монтажа. На выбор предлагаются 9 типов подъема, отвечающих различным вариантам архитектурных особенностей помещения и конструкции проема.

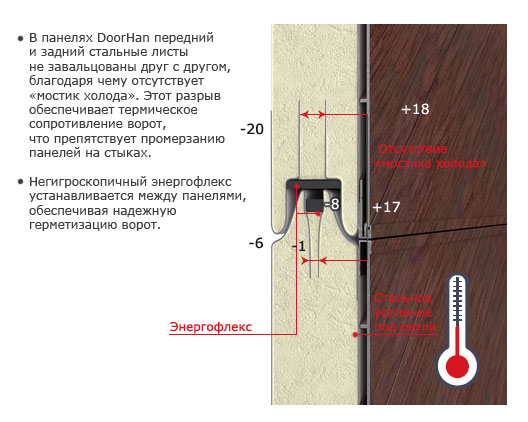

Конструкция сэндвич-панели

Конструкция секционных ворот

1. Соединительная муфта
2. Вал
3. Барабаны
4. Концевой П-образный опорный кронштейн
5. Верхний профиль
6. Направляющие для полотна ворот
7. Регулируемый кронштейн с роликами
8. Угловые стойки
9. Торсионно-пружинный механизм
10. Устройство защиты от обрыва пружины
11. Электропривод DoorHan SE-750
12. Система крепления горизонтальных направляющих к потолку
13. Специальные ограничители
14. Направляющая рейка привода
15. Петли
16. Полотно ворот из сэндвич-панелей
17. Замок
18. Боковая крышка
19. Ручка
20. Нижний кронштейн с устройством защиты от обрыва троса
21. Нижний профиль
22. Универсальный внутренний опорный кронштейн
23. С-образный профиль
24. Верхний уплотнитель
25. Нижний уплотнитель

Стандартный подъем

Параметр	Наименование	Расчетная формула
Н, мм	Высота проема	Н
h, мм	Высота притолоки	R381 h ≥ 410R305 h ≥ 350
В, мм	Ширина проема	B
А, мм	Высота вертикальных направляющих	R381 A= H+235 R305 A= H+165
Аb, мм	Высота оси вала и барабана	A+86 (при Н> 5500: +156)
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	А-500
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими	А-110
А3, мм	Размер, ограничивающий рабочую зону во­рот (без привода или с приводом на вал)	А+150
Е, мм	Длина горизонтальных направляющих	Н+270
В1, мм	Координата промежуточной точки крепле­ния направляющих к потолку	Е/2
Db, мм	Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм	Минимальное боковое пространство	120
Q, мм	Зона расположения привода на вал	240
P, мм	Зона расположения потолочного привода	Н+1060

Низкий подъем, барабан спереди

Параметр	Наименование	Расчетная формула
Н, мм	Высота проема	Н
h, мм	Высота притолоки	h ≥ 230
В, мм	Ширина проема	B
А, мм	Высота вертикальных направляющих	H+110
Аb, мм	Высота оси вала и барабана	A+86
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	А-470
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими	А-120
А3, мм	Размер, ограничивающий рабочую зону во­рот (без привода или с приводом на вал)	А+70
Е, мм	Длина горизонтальных направляющих	Н+300
В1, мм	Координата промежуточной точки крепле­ния направляющих к потолку	Е/2
Db, мм	Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм	Минимальное боковое пространство	120
Q, мм	Зона расположения привода на вал	240
P, мм	Зона расположения потолочного привода	Н+1185

Низкий подъем, барабан сзади

Параметр	Наименование	Расчетная формула
Н, мм	Высота проема	Н
h, мм	Высота притолоки	без потолочного привода - 150,с потолочным при­водом - 200
В, мм	Ширина проема	B
А, мм	Высота вертикальных направляющих	H+110
Аb, мм	Высота оси вала и барабана	H+55
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	Н-360
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими	Н-10
А3, мм	Размер, ограничивающий рабочую зону во­рот (без привода или с приводом на вал)	Н+180
Е, мм	Длина горизонтальных направляющих	Н+400
В1, мм	Координата промежуточной точки крепле­ния направляющих к потолку	Е/2
Db, мм	Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм	Минимальное боковое пространство	120
Q, мм	Зона расположения привода на вал	360
P, мм	Зона расположения потолочного привода	Н+1185

Высокий подъем

Параметр	Наименование	Расчетная формула
Н, мм	Высота проема	Н
h, мм	Высота притолоки	h > 600
В, мм	Ширина проема	B
HL, мм	Расстояние от уровня горизонтальных на­правляющих до проема	≤ h-250
А, мм	Высота вертикальных направляющих	H+HL
Аb, мм	Высота оси вала и барабана	A+86
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	А-500
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими	А-110
А3, мм	Размер, ограничивающий рабочую зону во­рот (без привода или с приводом на вал)	А+120
Е, мм	Длина горизонтальных направляющих	H-НL+350
В1, мм	Координата промежуточной точки крепле­ния направляющих к потолку	Е/2
Db, мм	Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм	Минимальное боковое пространство	120
Q, мм	Зона расположения привода на вал	240

Вертикальный подъем

Параметр	Наименование	Расчетная формула
Н, мм	Высота проема	Н
h, мм	Высота притолоки	>Н+580
В, мм	Ширина проема	B
А, мм	Высота вертикальных направляющих	2H+250
Аb, мм	Высота оси вала и барабана	A+166
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	Н
S, мм	Минимальное боковое пространство	120
Q, мм	Зона расположения привода на вал	240

Стандартный наклонный подъем

Параметр	Наименование	Расчетная формула
Н, мм	Высота проема	Н
h, мм	Высота притолоки	500... 1500 (зависит от α0)
В, мм	Ширина проема	B
А, мм	Высота угловой стойки	H+(250... 990)
Аb, мм	Высота оси вала и барабана	А+86
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	Н-270
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими	Н-110
Е, мм	Размер, ограничивающий рабочую зону во­рот вглубь гаража	Н+(250+1000)
В1, мм	Координата промежуточной точки крепле­ния направляющих к потолку	Е/2
Db, мм	Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм	Минимальное боковое пространство	120
α0	Угол наклона направляющих к горизонтали	≤ 360
P, мм	Зона расположения потолочного привода	240

Высокий наклонный подъем

Параметр	Наименование	Расчетная формула
Н, мм	Высота проема	Н
h, мм	Высота притолоки	HL+(20+1260)
В, мм	Ширина проема	B
А, мм	Высота угловой стойки	H+HL+(250... 990)
Аb, мм	Высота оси вала и барабана	А+86
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	Н-270
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими	Н-110
Е, мм	Размер, ограничивающий рабочую зону во­рот вглубь гаража	H-HL+(250+1000)
В1, мм	Координата промежуточной точки крепле­ния направляющих к потолку	Е/2
Db, мм	Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм	Минимальное боковое пространство	120
α0	Угол наклона направляющих к горизонтали	≤ 65
Q, мм	Зона расположения привода на вал	240

Высокий барабан, подъем снизу

Параметр	Наименование	Расчетная формула
Н, мм	Высота проема	Н
h, мм	Высота притолоки	> 1600
В, мм	Ширина проема	B
HL, мм	Расстояние от уровня горизонтальных на­правляющих до проема	1330 ≤ HL ≤ h - 150
А, мм	Высота вертикальных направляющих	H+HL
Аb, мм	Высота оси вала и барабана	≥ H+680
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	А-500
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими	А-110
А3, мм	Размер, ограничивающий рабочую зону во­рот (без привода или с приводом на вал)	А+120
Е, мм	Длина горизонтальных направляющих	H-НL+350
В1, мм	Координата промежуточной точки крепле­ния направляющих к потолку	Е/2
S, мм	Минимальное боковое пространство	500
Q, мм	Зона расположения привода на вал	≥ 650

Высокий наклонный подъем, барабан снизу

Параметр	Наименование	Расчетная формула
Н, мм	Высота проема	Н
h, мм	Высота притолоки	h > 1600
HL, мм	Расстояние от уровня горизонтальных на­правляющих до проема	≥ 1330
В, мм	Ширина проема	B
А, мм	Высота угловой стойки	H+235
Аb, мм	Высота оси вала и барабана	≥ H+680
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	A-500
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляю­щими	A-110
Е, мм	Размер, ограничивающий рабочую зону во­рот вглубь гаража	H-h+500
В1, мм	Координата промежуточной точки крепле­ния направляющих к потолку	Е/2
S, мм	Минимальное боковое пространство	500 min
α0	Угол наклона направляющих к горизонтали	≤ 65
Q, мм	Зона расположения привода на вал	≥ 650

Дизайн

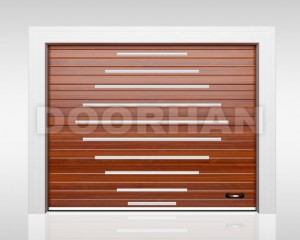

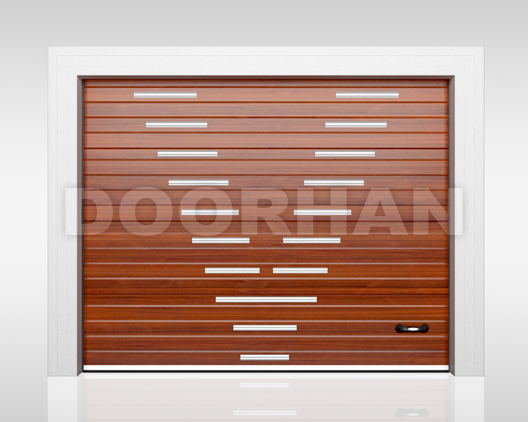

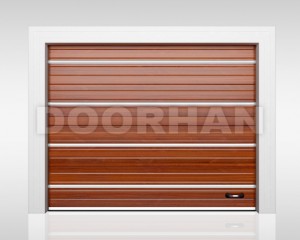

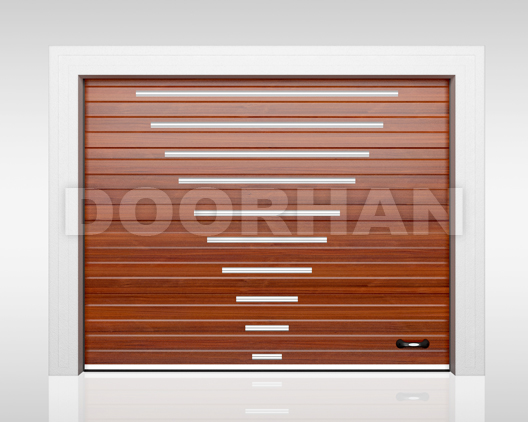

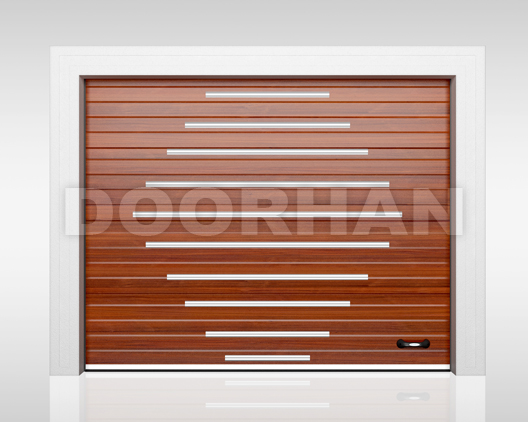

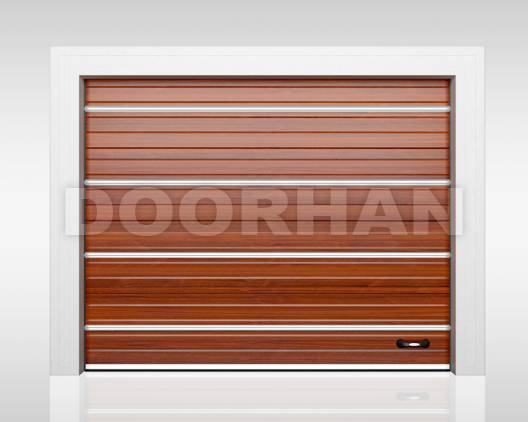

PREMIUM HI-TECH 1	PREMIUM HI-TECH 2
PREMIUM HI-TECH 3	PREMIUM HI-TECH 4

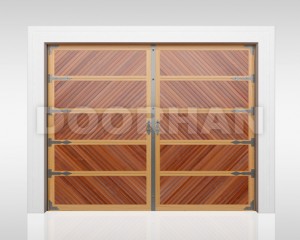

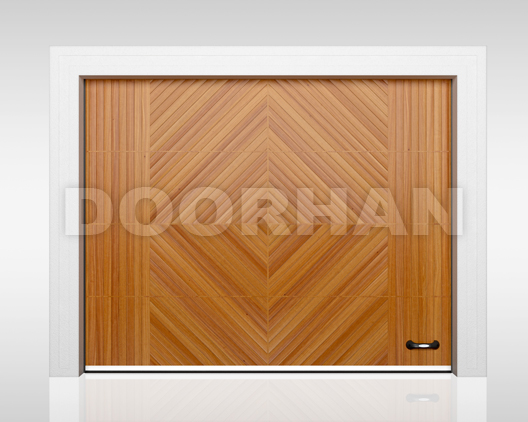

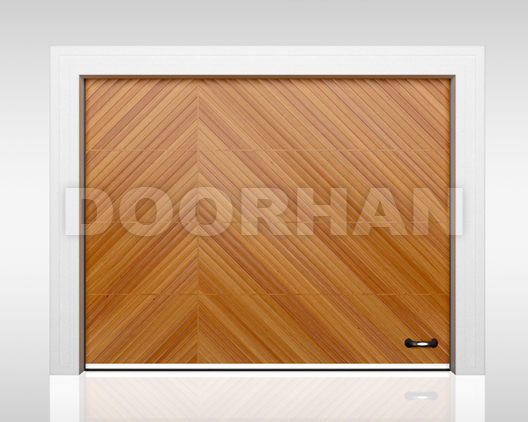

PREMIUM CLASSIC 1	PREMIUM CLASSIC 2

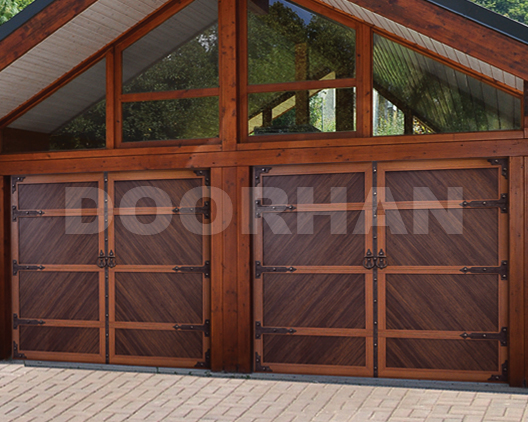

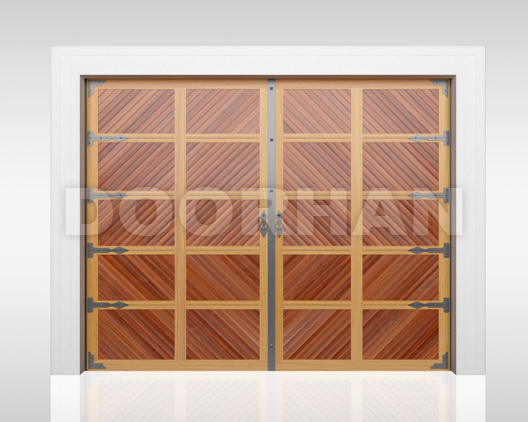

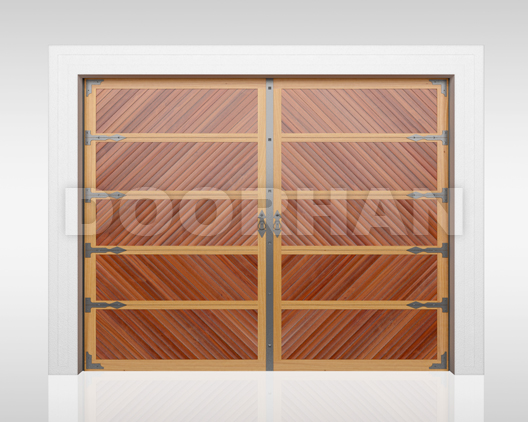

PREMIUM COUNTRY 1	PREMIUM COUNTRY 2

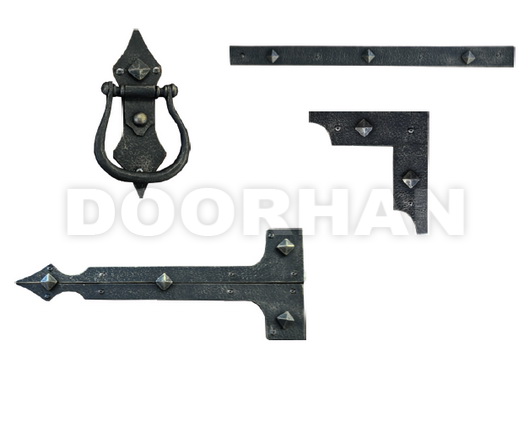

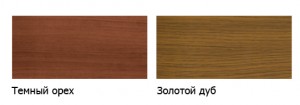

2 цвета "под дерево"	Декоративно кованные элементы

Комплектация и аксессуары

Базовая комплектация:

• полотно;
• пружинный механизм, рассчитанный до 25000 циклов открытия/закрытия;
• система направляющих;
• ручка;
• задвижка;
• устройство защиты от обрыва пружин;
• пакет документации.

Дополнительная комплектация:

• окна;
• замок односторонний;
• внешний контур уплотнения;
• автоматика.

Окна

В гаражные ворота DoorHan могут быть врезаны окна из ударопрочного поликарбоната. Они не только обеспечивают естественное освещение гаража и открывают обзор пространства перед ним, но и выступают в качестве декоративного элемента ворот. Окна изготавливаются в нескольких вариантах исполнения – круглой или прямоугольной формы. Круглое окно имеет диаметр 360 мм и выполняется с окантовкой серебряного (RAL 7001). Прямоугольные окна изготавливаются размером 452x302 мм. Они могут быть декорированы крестообразными или ромбообразными вставками из металлического переплета золотого цвета. Окантовка прямоугольных окон на выбор представлена в трех цветах – белом (RAL 9003), коричневом (RAL 8014) и золотом (RAL 1004).

Прямоугольное окно	Прямоугольное окно с крестообразной вставкой
Прямоугольное окно с ромбообразной вставкой

Ригельный замок

Ригельный замок предназначен для запирания ворот в закрытом положении с двух сторон. Он изготавливается из высококачественной стали, надежен и взломоустойчив. Благодаря этому замок является существенным препятствием при попытке несанкционированного открытия ворот.

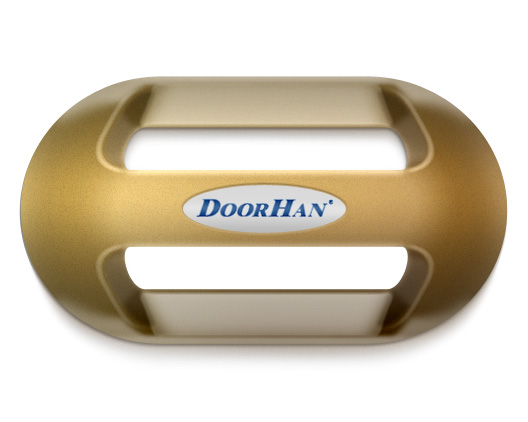

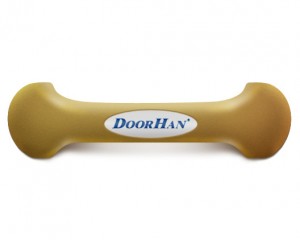

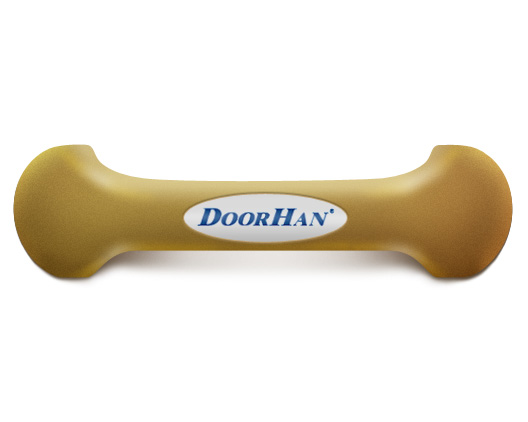

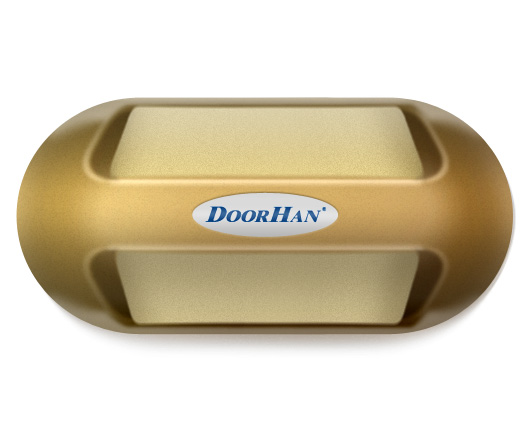

Ручка

Все секционные ворота DoorHan оснащаются специальными ручками для открытия ворот вручную. Благодаря их эргономичной форме, этот процесс не требует особых усилий, не смотря на вес ворот.
