Серии RSD01

Гаражные ворота серии RSD01 предназначены для перекрытия проемов шириной до 3000 мм и высотой до 2700 мм. Они могут быть установлены в гаражных помещениях с притолокой от 100 мм и расстояниями от края проема до боковой стены – от 120 мм. Ворота серии RSD01 производятся с низким типом подъема. Панели для ворот данной серии могут быть выполнены в различных вариантах цветовых и фактурных решений.

Балансировка полотна ворот осуществляется при помощи специального механизма уравновешивания, расположенного вертикально вдоль направляющих слева и справа от проема. Он состоит из пружинного механизма (пружины растяжения-сжатия), рассчитанного на 10000 циклов открывания/закрывания и блочно-тросовой системы уравновешивания. Использование такого механизма балансировки принципиально отличает ворота серии RSD01 от классических секционных ворот с торсионным механизмом.

По контуру ворот серии RSD01 устанавливается морозостойкий ПВХ-уплотнитель, превосходящий по своим свойствам существующие аналоги (например, ворота из импортных комплектующих не адаптированы к эксплуатации в российских климатических условиях и не соответствуют российскому ГОСТ 31174-2003). Безопасность эксплуатации ворот обеспечивается благодаря применению в их конструкции специальных систем – «пружина в пружине» и двойного троса. Гаражные ворота серии RSD01 легко монтируются в течение 2 часов.

Технические характеристики и размеры

Конструкция и тип подъема

Общая конструкция секционных ворот представ­ляет собой полотно, систему уравновешивания полотна (механизм балансировки) и направляющие.

Полотно ворот состоит из горизонтально расположенных сэндвич-панелей, которые изготавливаются на автоматических линиях европейского производства. Они представляют собой два стальных листа, заполненных пенополиуретаном. Стальные листы не завальцованы друг с другом, благодаря чему не образуется «мостик холода» и предотвращается промерзание ворот на стыках. Сэндвич-панели соединены между собой специальными петлями, крепления которых усилены стальными пластинами, обеспечивающими повышенную прочность соединений и увеличивающими жесткость и взломоустойчивость конструкции ворот. Для обеспечения герметичности соединения панелей на их стыках установлен негигроскопичный уплотнитель – энергофлекс.

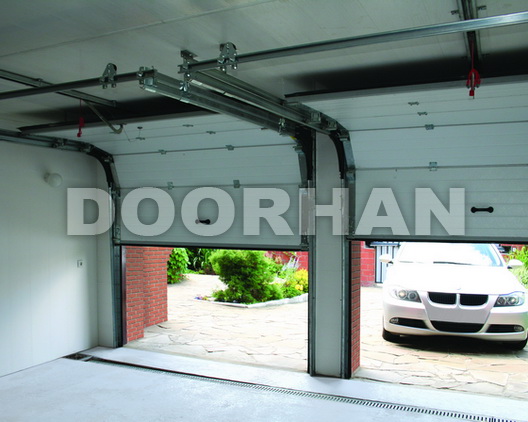

Направляющие закрепляются внутри помещения к стенам слева и справа от проема, а горизонтальные участки крепятся параллельно потолку. Система уравновешивания полотна ворот устанавливается вертикально вдоль направляющих. Во время открытия полотно ворот поднимается по направляющим вверх вдоль притолоки под потолок с помощью роликовой системы, полностью освобождая проем. Это существенно экономит пространство гаражного помещения и территории вокруг него.

В гаражных воротах серии RSD01 применяется специальный пластиковый уплотнитель с тремя воздушными камерами, позволяющий существенно снизить промерзание ворот в зимний период и потери холода в летний период.

Конструкция сэндвич-панели

Низкий подъем

Конструкция секционных ворот

1. Полотно ворот
2. Ригель
3. Верхний уплотнитель
4. Кронштейн шкива верхний
5. Направляющая для полотна
6. Угловые стойки
7. Нижний кронштейн
8. Верхний алюминиевый профиль
9. Верхний кронштейн
10. Система крепления к потолку
11. С-образный профиль
12. Боковые опоры
13. Замок
14. Балансирующий пружинный механизм (пружина растяжения)
15. Боковая крышка
16. Натяжитель
17. Петли
18. Нижний уплотнитель
19. Нижний алюминиевый профиль
20. Ручка

Дизайн

Полотно из гладких панелей	Полотно из панелей "Горизонтальная полоска"
Полотно из панелей "Волна"	Полотно из панелей с широкой центральной полосой

Цвета по RAL-карте

Цвета "под дерево"

Комплектация и аксессуары

Базовая комплектация:

• полотно;
• механизм пружин растяжения, рассчитанный до 10000 циклов открытия/закрытия ворот;
• система направляющих;
• ручка;
• задвижка;
• пакет документации.

Дополнительная комплектация:

• замок;
• внешний контур уплотнения;
• нижний и верхний профили, предотвращающие промерзание;
• автоматика.

Ригельный замок

Механический замок автоматически блокирует полотно ворот при закрывании. Он изготавливается из высококачественной стали, надежен и взломоустойчив. Благодаря этому замок является существенным препятствием при попытке несанкционированного открытия ворот.

Ручка

Все секционные ворота DoorHan оснащаются специальными ручками для открытия ворот вручную. Благодаря их эргономичной форме, этот процесс не требует особых усилий, не смотря на вес ворот.
