Серия Yett 01S

Конструкция и тип подъема

Полотно секционных ворот серии Yett 01S состоит из горизонтально расположенных сэндвич-панелей, которые изготавливаются на автоматических линиях европейского производства. Они представляют собой два стальных листа, заполненных пенополиуретаном. Стальные листы не завальцованы друг с другом, благодаря чему не образуется «мостик холода» и предотвращается промерзание ворот на стыках. Сэндвич-панели соединены между собой специальными петлями, крепления которых усилены стальными пластинами, обеспечивающими повышенную прочность соединений и увеличивающими жесткость и взломоустойчивость конструкции ворот. Для обеспечения герметичности соединения панелей на их стыках установлен негигроскопичный уплотнитель – энергофлекс.

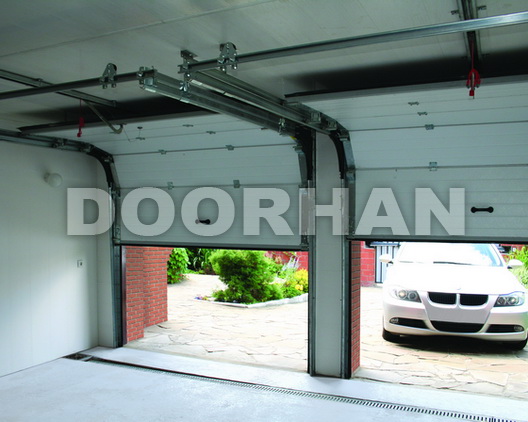

Балансировка полотна ворот осуществляется с помощью пружин растяжения, которые устанавливаются вертикально вдоль направляющих. Во время открытия полотно ворот поднимается по направляющим вверх вдоль притолоки под потолок с помощью роликовой системы, полностью освобождая проем. Направляющие закрепляются внутри помещения к стенам слева и справа от проема, а горизонтальные участки крепятся параллельно потолку. Они изготавливаются из цельного листа металла, без клепальных соединений, благодаря чему обеспечивается надежность, плавность и бесшумность работы ворот. Изгиб направляющих состоит из стальных деталей, соединенных между собой методом контактной сварки. Система отверстий в изгибе позволяет наиболее точно и быстро производить сборку силовой конструкции ворот. Для дополнительной герметизации применяется специальный пластиковый уплотнитель с двумя воздушными камерами, а также горизонтальный ригель с увеличенным уплотнителем.

Конструкция сэндвич-панели

Низкий подъем

Конструкция секционных ворот

1. Полотно ворот
2. Ригель
3. Верхний уплотнитель
4. Верхний изгиб (со шкивом)
5. Вертикальная направляющая
6. Регулируемая опора с роликом
7. Боковая крышка
8. Балансирующий пружинный механизм (пружина растяжения)
9. Нижний регулируемый кронштейн
10. Верхний регулируемый кронштейн
11. Система крепления к потолку
12. С-образный профиль
13. Кожух защиты пружины
14. Кожух защиты вертикальных направляющих
15. Внутренняя петля
16. Нижний уплотнитель
17. Нижний алюминиевый профиль

Дизайн

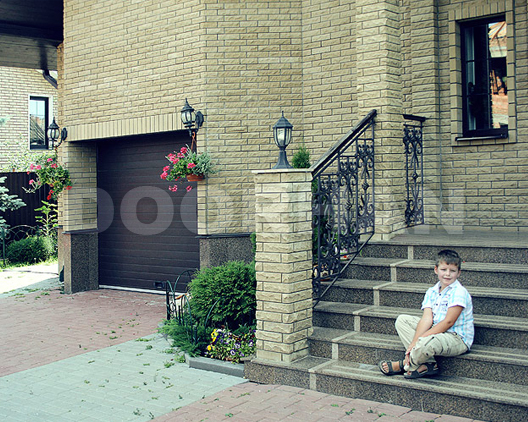

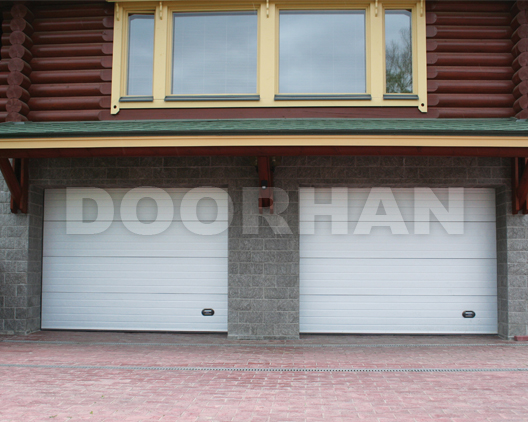

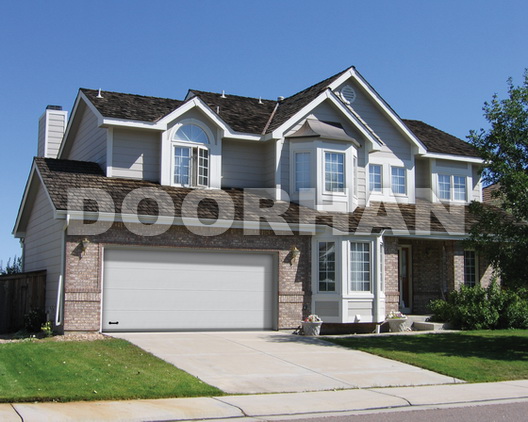

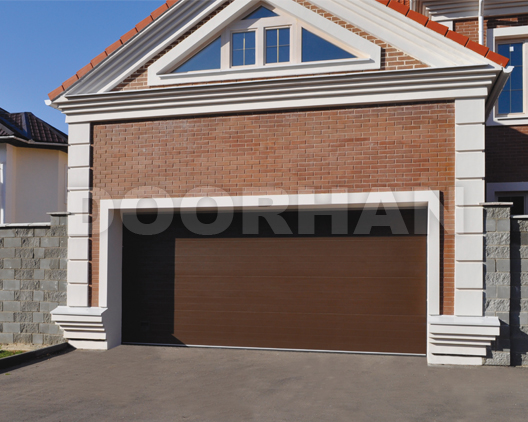

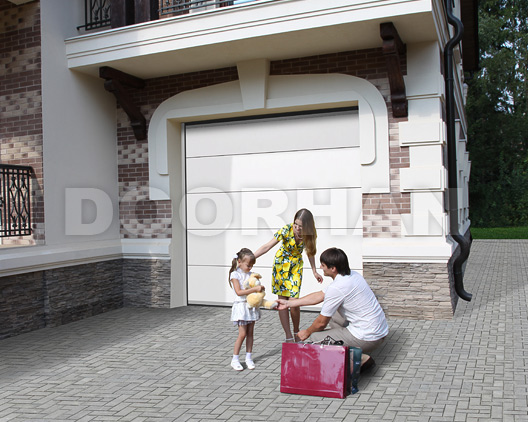

Ворота Yett 01S изготавливаются в наиболее популярном цветовом исполнении – из сэндвич-панелей «Горизонтальная полоса» с поверхностью «stucco» белого (RAL 9003) и коричневого (RAL 8014) цветов.

Комплектация и аксессуары

Базовая комплектация:

• полотно;
• балансировочный пружинный ме­ханизм, рассчитанный на 10000 циклов открытия/закрытия ворот;
• система направляющих;
• ручка;
• задвижка;
• пакет документации.

Дополнительная комплектация:

• внешний контур уплотнения;
• замок ригельный;
• автоматика.

Ригельный замок

Ригельный замок предназначен для запирания ворот в закрытом положении с двух сторон. Он изготавливается из высококачественной стали, надежен и взломоустойчив. Благодаря этому замок является существенным препятствием при попытке несанкционированного открытия ворот.

Ручка

Все секционные ворота DoorHan оснащаются специальными ручками для открытия ворот вручную. Благодаря их эргономичной форме, этот процесс не требует особых усилий, не смотря на вес ворот.
