Серия Yett 02-30S

Yett 02-30S является стандартной серией гаражных секционных ворот, изготавливаемых из сэндвич-панелей шириной 30 мм. В настоящее время компания DoorHan выпускает 12 комплектов данной серии, каждый из которых рассчитан на наиболее типовые габариты гаражей. На выбор заказчику предлагается два варианта наиболее популярных дизайнерских решений по оформлению полотна ворот.

Yett 02-30S имеют те же конструктивные особенности и эксплуатационные характеристики, что и ворота серии Yett 02-30, при этом хорошо подходят для самостоятельной сборки. Торсионный механизм балансировки полотна ворот поставляется в предварительно собранном виде.

Технические характеристики и размеры

Конструкция и тип подъема

Полотно секционных ворот серии Yett 02-30S состоит из горизонтально расположенных сэндвич-панелей, которые изготавливаются на автоматических линиях европейского производства. Они представляют собой два стальных листа, заполненных пенополиуретаном. Стальные листы не завальцованы друг с другом, благодаря чему не образуется «мостик холода» и предотвращается промерзание ворот на стыках. Сэндвич-панели соединены между собой специальными петлями, крепления которых усилены стальными пластинами, обеспечивающими повышенную прочность соединений и увеличивающими жесткость и взломоустойчивость конструкции ворот. Для обеспечения герметичности соединения панелей на их стыках установлен негигроскопичный уплотнитель – энергофлекс.

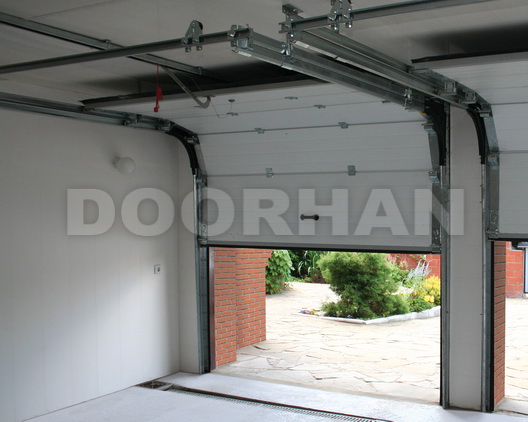

Система уравновешивания полотна ворот (торсионный механизм) закрепляется на притолоке над проемом. Во время открытия полотно ворот плавно движется внутри помещения с помощью роликовой системы по направляющим снизу вверх, полностью освобождая проем. Направляющие крепятся к стенам внутри помещения слева и справа от проема, а горизонтальные участки — к потолку. Они изготавливаются из цельного листа металла, без клепальных соединений, благодаря чему обеспечивается надежность, плавность и бесшумность работы ворот. Изгиб направляющих состоит из стальных деталей, соединенных между собой методом контактной сварки. Система отверстий в изгибе позволяет наиболее точно и быстро производить сборку силовой конструкции ворот. Для дополнительной герметизации применяется специальный пластиковый уплотнитель с двумя воздушными камерами, а также горизонтальный ригель с увеличенным уплотнителем.

Конструкция и тип подъема

Полотно секционных ворот серии Yett 02 состоит из горизонтально расположенных сэндвич-панелей, которые изготавливаются на автоматических линиях европейского производства. Они представляют собой два стальных листа, заполненных пенополиуретаном. Стальные листы не завальцованы друг с другом, благодаря чему не образуется «мостик холода» и предотвращается промерзание ворот на стыках. Сэндвич-панели соединены между собой специальными петлями, крепления которых усилены стальными пластинами, обеспечивающими повышенную прочность соединений и увеличивающими жесткость и взломоустойчивость конструкции ворот. Для обеспечения герметичности соединения панелей на их стыках установлен негигроскопичный уплотнитель – энергофлекс.

Система уравновешивания полотна ворот (торсионный механизм) закрепляется на притолоке над проемом. Во время открытия полотно ворот плавно движется внутри помещения с помощью роликовой системы по направляющим снизу вверх, полностью освобождая проем. Направляющие крепятся к стенам внутри помещения слева и справа от проема, а  горизонтальные участки — к потолку. Они изготавливаются из цельного листа металла, без клепальных соединений, благодаря чему обеспечивается надежность, плавность и бесшумность работы ворот. Изгиб направляющих состоит из стальных деталей, соединенных между собой методом контактной сварки. Система отверстий в изгибе позволяет наиболее точно и быстро производить сборку силовой конструкции ворот. Для дополнительной герметизации применяется специальный пластиковый уплотнитель с двумя воздушными камерами, а также горизонтальный ригель с увеличенным уплотнителем.

Конструкция сэндвич-панели

Низкий подъем

Конструкция секционных ворот

1. Полотно ворот
2. Ригель
3. Верхний уплотнитель
4. Верхний изгиб (с П-образным кронштейном)
5. Вертикальная направляющая
6. Балансирующий пружинный механизм (торсионная пружина)
7. Регулируемая опора с роликом
8. Боковая крышка
9. Нижний регулируемый кронштейн
10. Верхний регулируемый кронштейн
11. Система крепления к потолку
12. С-образный профиль
13. Кожух защиты вертикальных направляющих
14. Внутренняя петля
15. Нижний уплотнитель
16. Нижний алюминиевый профиль

Дизайн

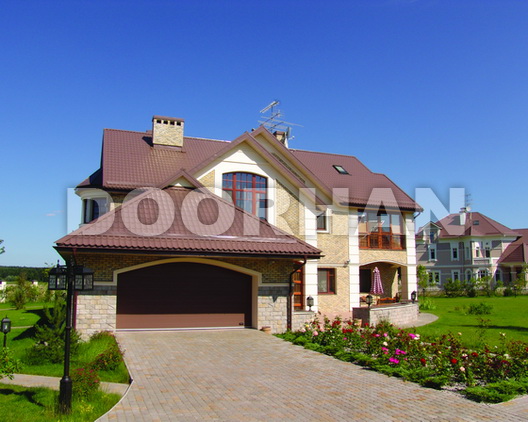

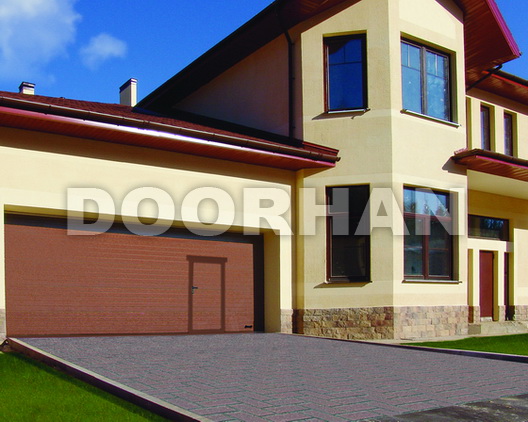

Ворота Yett 02-30S изготавливаются в наиболее популярном цветовом исполнении – из сэндвич-панелей «Горизонтальная полоса» с поверхностью «stucco» белого (RAL 9003) и коричневого (RAL 8014) цветов.

Комплектация и аксессуары

Базовая комплектация:

• торсионный механизм, рассчитанный на 25000 циклов открытия/закрытия ворот;
• система направляющих;
• полотно ворот;

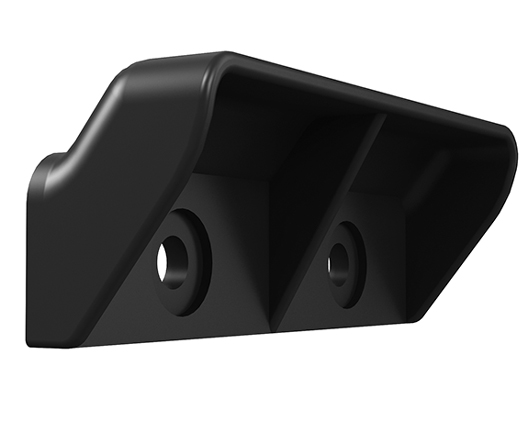

• ручка;
• задвижка;
• пакет технической документации.

Опции:

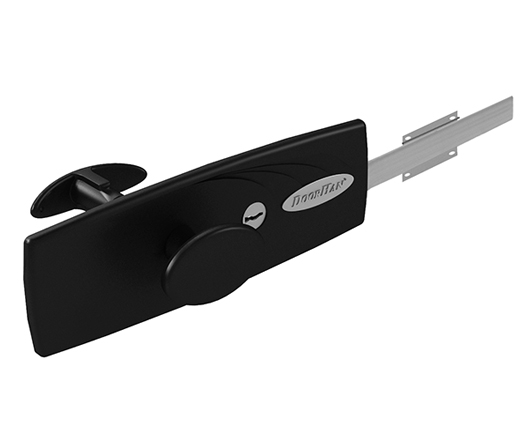

• ригельный замок;
• автоматика.
