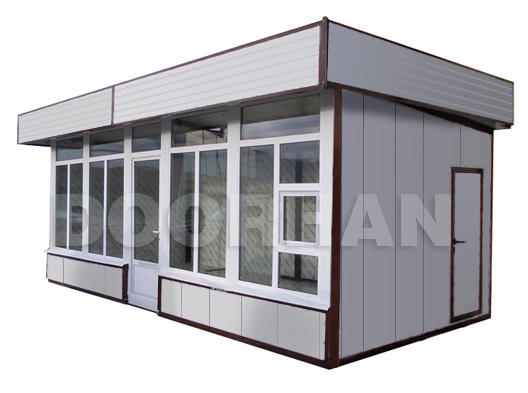

Нестандартные модульные конструкции

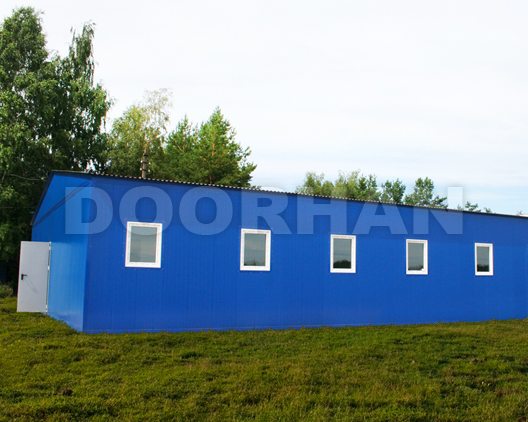

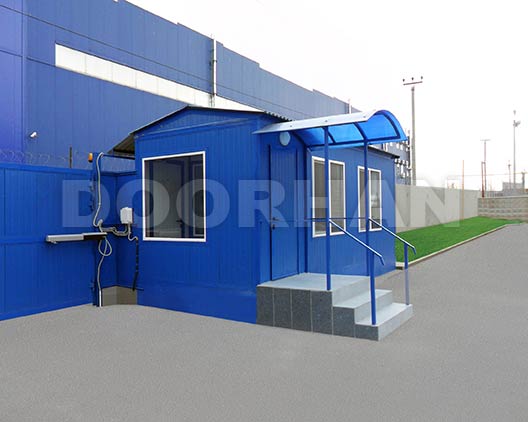

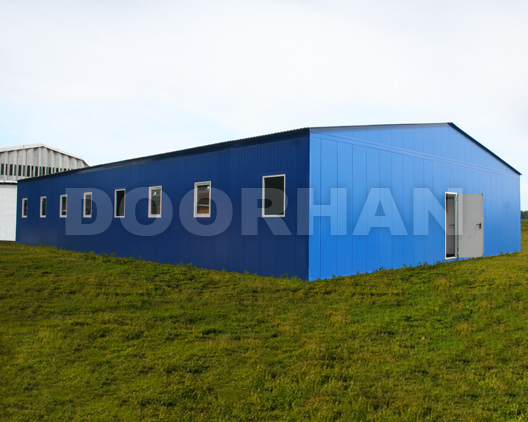

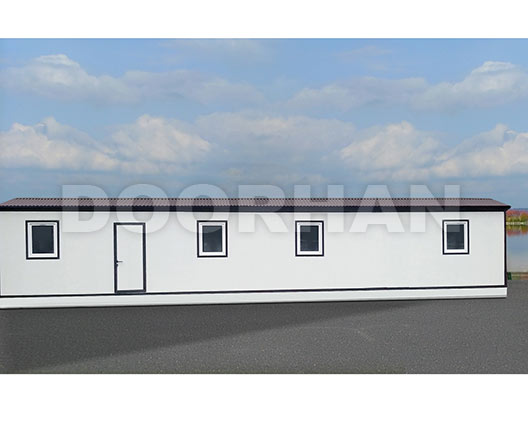

Нестандартные модульные конструкции представляют собой крупногабаритные комплексы, состоящие из помещений различного назначения (например, из жилых комнат, санузлов, столовых, складов и пр.).
Они собираются из стандартного каркаса мобильного офиса, комплектов удлинения каркаса и щитов стен, пола и потолка из сэндвич-панелей. Изменение длины и ширины нестандартных конструкций осуществляется с помощью стандартного шага 2500 мм, благодаря чему их размер может быть любым и ограничивается только местом установки. Каркас нестандартных конструкций собирается путем совместного размещения нескольких стандартных каркасов и стягивания их между собой. При необходимости установки крыши используется комплект увеличения крыши на 2500 мм. В случае увеличения ширины нестандартной конструкции крыша изготавливается индивидуального размера.
Конструкция
Основным несущим элементом нестандартных модульных конструкций является стальной каркас, состоящий из горячекатаных труб квадратного сечения размером 80х80х3 мм. В нижней части каркас может быть оснащен регулируемыми по высоте опорами. Все элементы каркаса огрунтованы и окрашены.
Стены собираются из взаимозаменяемых щитов квадратной формы, которые представляют собой сэндвич-панели, окантованные алюминиевым профилем. В качестве внутренних стен могут применяться не только сэндвич-панели, но и офисные перегородки DoorHan, с помощью которых можно организовать и реализовать любую планировку по желанию заказчика. Пол собирается из сэндвич-панелей, устанавливаемых на стальные лаги, которые изготавливаются из прямоугольной трубы 80х40х3 мм (шаг для каждой отдельной конструкции рассчитывается в соответствии с предполагаемой нагрузкой). Потолок так же выполняется из сэндвич-панелей.
Крыша имеет индивидуальную конфигурацию для каждого нестандартного модуля и требует специального расчета.
Специальная конструкция каркаса нестандартных модульных зданий позволяет собрать его без сварных соединений. Это не только облегчает процесс монтажа, но и препятствует образованию коррозии, за счет чего надолго сохраняется эстетичный внешний вид здания и увеличивается срок его службы.
Нестандартные модульные конструкции в некоторых случаях могут быть установлены на поверхность с минимальным уровнем подготовки с последующей регулировкой их горизонтального положения с помощью специальных опор.
Конструция сэндвич-панели

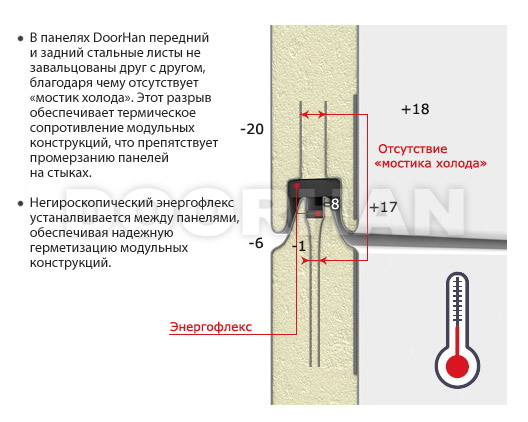

Сэндвич-панели состоят из двух листов оцинкованной стали, заполненных высококачественным утеплителем – пенополиуретаном. Его применение увеличивает сроки эксплуатации зданий и снижает тепловые потери, что обеспечивает энергосбережение. На стыках пенополиуретан изолирован не впитывающим влагу и износостойким уплотнителем – энергофлексом.
Технические характеристики | |
Коэффициент сопротивления теплопередачи панели | 2 м²°C/Вт |
Звукоизоляция | 24 дБ |
Воздухонепроницаемость | 5 м³/(ч м²) |
Водонепроницаемость | 250 Па |
Группа горючести | Г2 по ГОСТ 30244-94 |
Группа воспламеняемости | В2 по ГОСТ 30402-96 |
Максимальный вес элемента (2500 мм) | 20 кг |

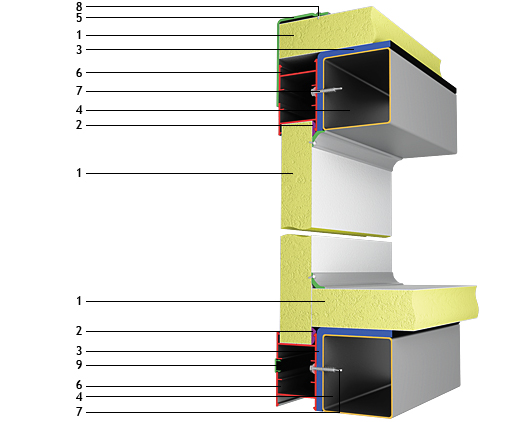

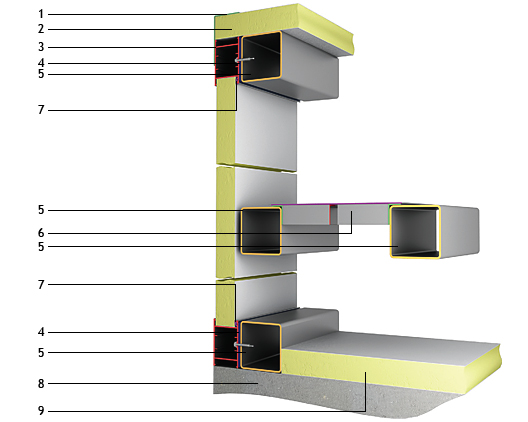

2. Уплотнитель месяцеобразный
3. Лента уплотнительная
4. Трубы каркаса
5. Угловая стойка
6. Профиль основной несущий
7. Саморез
8. Заклепки
9. Заглушка

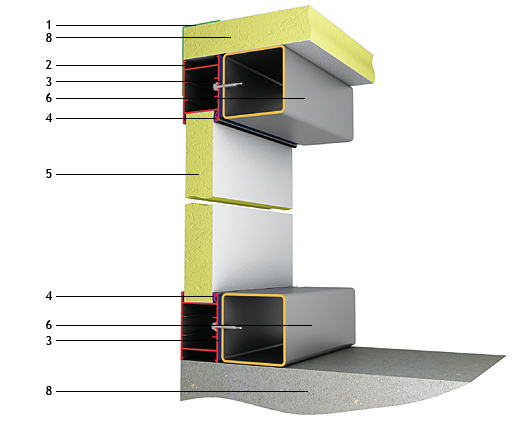

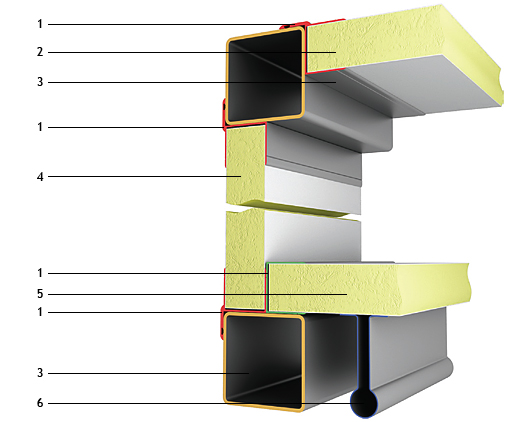

2. Сэндвич-панель потолка
3. Труба каркаса
4. Сэндвич-панель стеновая
5. Сэндвич-панель пола
6. Омега-профиль усиления пола

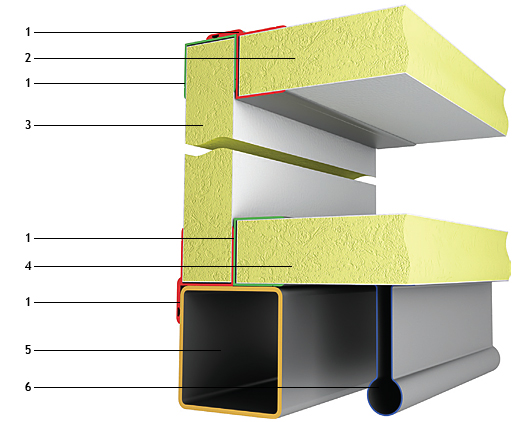

1. Окантовочные элементы щитов
2. Сэндвич-панель потолка
3. Сэндвич-панель стеновая
4. Сэндвич-панель пола
5. Омега-профиль усиления пола
6. Труба каркаса
- Окантовочный элемент потолка
- Профиль алюминиевый основной несущий
- Монатажная ППУ пена
- Уплотнитель панели
- Сэндвич-панель стеновая
- Труба каркаса
- Установочная поверхность
- Сэндвич-панель потолка
- Окантовочный элемент потолка
- Сэндвич-панель потолка
- Профиль алюминиевый основной несущий
- Монтажная ППУ пена
- Труба каркаса
- Щит пола
- Уплотнители панели
- Установочная поверхность
- Утепление (сэндвич-панель скрытого пола)
Дизайн

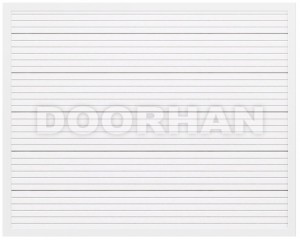

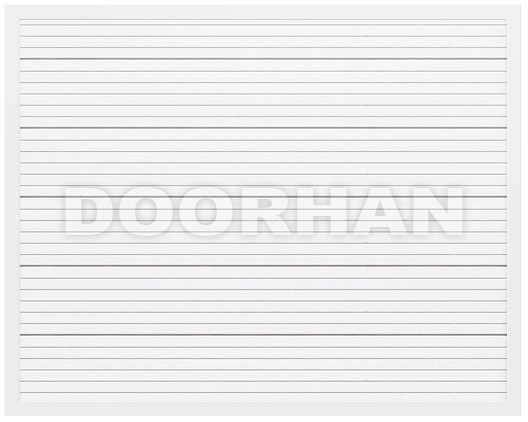

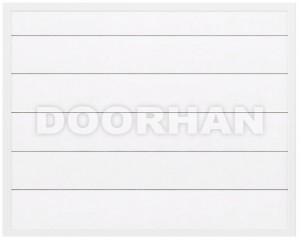

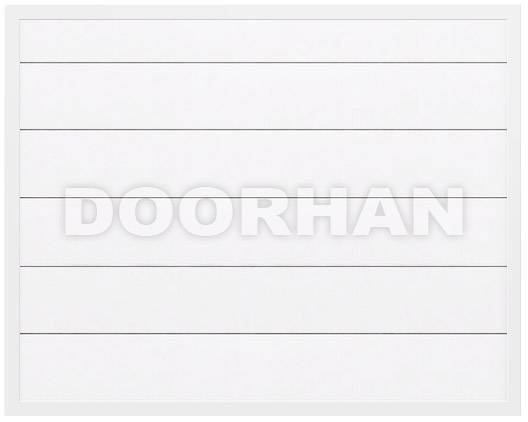

Гладкая панель | Гофрированная панель |

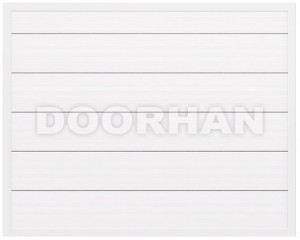

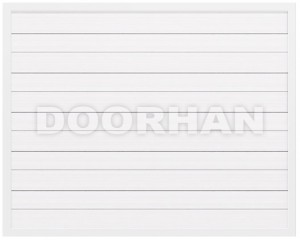

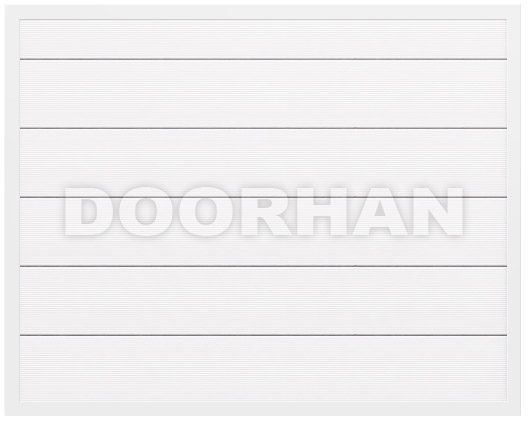

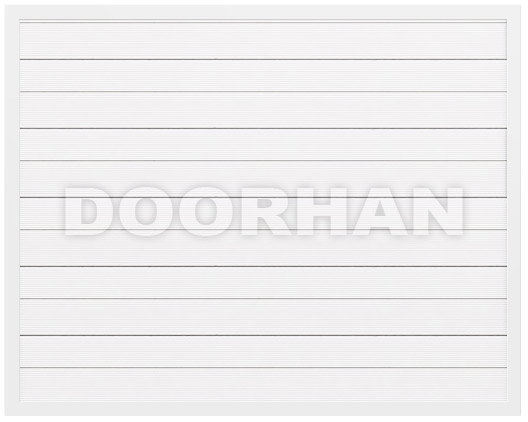

Панель "Волна" | Панель "Волна" с центральным пазом |

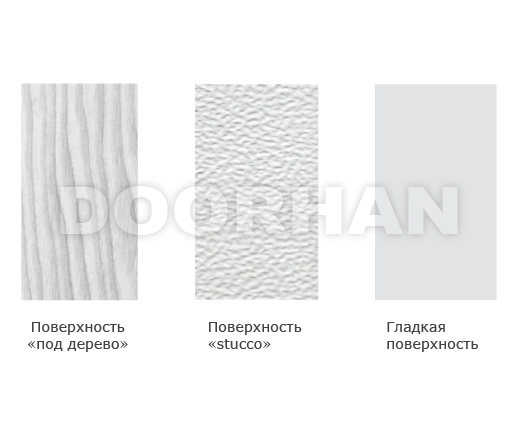

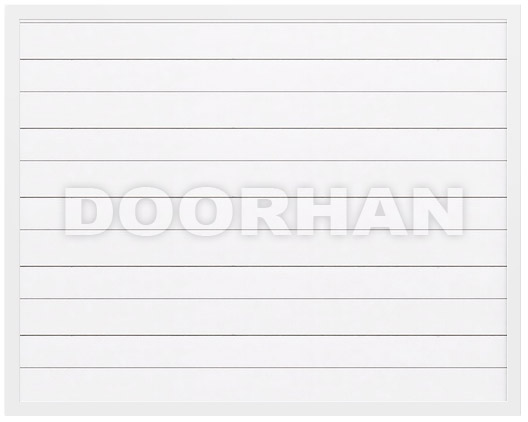

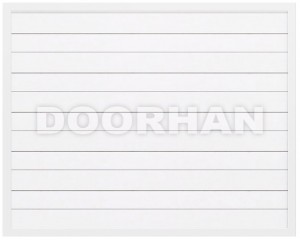

Панель с центральным пазом | Типы поверхностей |
Цвета по RAL-карте | Цвета "под дерево" |
Обращаем ваше внимание, что из-за особенностей цветопередачи монитора, отображаемые цвета могут быть искажены. Пользуйтесь оригинальной RAL-картой.
Комплектация
Комплектация нестандартного модульного здания зависит от его целевого назначения, а также от пожеланий заказчика. За дополнительной информацией обращайтесь в офис компании DoorHan.
