Механические платформы серии MODL

Механическая платформа поднимается вручную силой 2-х человек, при этом аппарель, поворачиваясь, открывается автоматически. Затем платформа опускается, пока не достигнет кузова грузовика. После окончания работ аппарель опускается, платформа приподнимается и возвращается в исходное положение. Установка осуществляется при помощи встроенного или подвесного монтажа.

Основные преимущества:

• наличие самоочищающихся шарниров между платформой и аппарелью;
• длина аппарели составляет 400 мм;
• при работе с грузовиком, имеющим перекос, наклон в сторону возможен до 100 мм;
• благодаря желто-черной сигнальной полосе видно, что платформа находится выше уровня пандуса;
• поверхность платформы выполнена из чечевичного листа для обеспечения наилучшего сцепления с колесами погрузчика;
• боковые шторки безопасности предотвращают попадание ног обслуживающего персонала в щель между платформой и приямком во время работы;
• механизм фиксации (ремонтная подпорка) обеспечивает безопасное проведение технического обслуживания и ремонта платформы;
• опоры аппарели обеспечивают безопасное поперечное движение по платформе в закрытом положении.

Технические характеристики и размеры

* В скобках указана высота рифления.
** Окраска порошковая, с предварительной обработкой в дробеструйной камере.

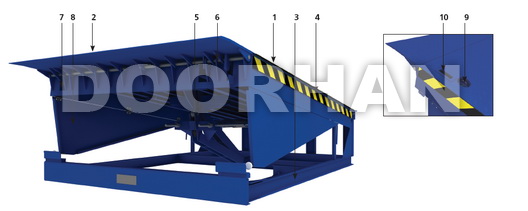

Конструкция

1. Крышка платформы
2. Аппарель
3. Ферма
4. Сигнальная черно-желтая полоса
5. Механизмы балансировки платформы
6. Механизмы открытия аппарели
7. Механизмы демпфирования аппарели
8. Боковые шторки безопасности
9. Цепной электропривод управления аппарели
10. Ручки подъема платформы

Поверхность уравнительной платформы представляет собой стальной лист толщиной 5 мм с чечевичным рифлением высотой 0,5-1,5 мм (согласно ГОСТ 8568-77) и рассчитана на взаимодействие со стандартным 4-х колесным погрузчиком с надувными шинами. Возможна небольшая потенциальная деформация поверхности платформы, что не отражается на работе изделия. Аппарель изготавливается из стального листа толщиной 12 мм с чечевичным рифлением высотой 1,2-3,6 мм. Продольные балки могут быть выполнены из двутавра 100 мм или Г-образного профиля размером 140x40x4 мм, ферма – из швеллера 100 мм.

Комплектация

Дополнительная комплектация:

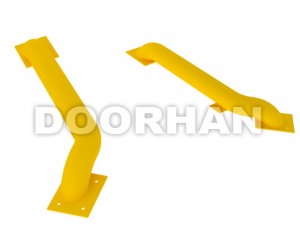

Направляющие для колес

Предназначены для обеспечения быстрой и точной парковки автомобиля в доке и предотвращения повреждения герметизаторов и стен здания. Разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Представляют собой стальные трубы диаметром 159 мм с отводами для крепления и устанавливаются на площадке перед доком. На выбор предлагаются два типа установки направляющих – на анкерных болтах и с помощью бетонирования. Поскольку направляющие испытывают большую динамическую нагрузку, модель, предназначенная для крепления на анкерных болтах, предназначена для установки только на бетонной площадке. При асфальтовом покрытии площадки необходимо использовать направляющие, предназначенные для бетонирования. Стандартный цвет RAL 2004 (оранжевый).

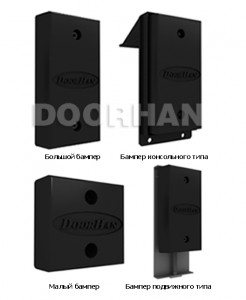

Резиновые бамперы

Обеспечивают безопасную парковку грузового автомобиля к погрузочному месту, предотвращая повреждение стен здания и складского оборудования. Служат в качестве устройства, смягчающего удар при неправильной парковке автомобиля. Состоят из пластин твердой технической резины, что повышает их износостойкость и срок службы.

На выбор предлагаются следующие типы бамперов:

• малый бампер (250х250х100 мм);
• большой бампер (500х250х100 мм);
• бампер консольного типа (500х250х100 мм);
• бампер подвижного типа.

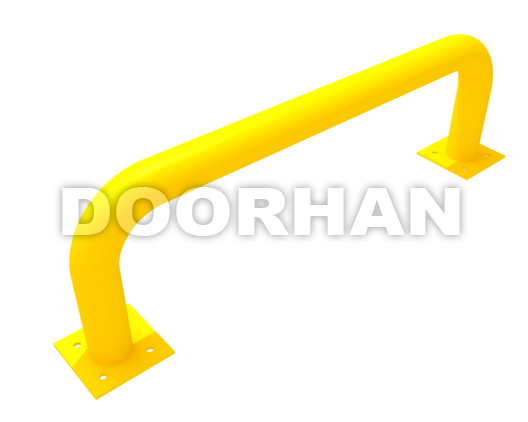

Ограждения

Устанавливаются внутри помещения, предназначены для предотвращения повреждения стен и оборудования здания погрузочной техникой (погрузчиками, рохлами, штабелерами). Обеспечивают безопасную транспортировку груза по складскому помещению и при подъезде к доку. Представляют собой круглую трубу диаметром 100–159 мм, могут иметь произвольную форму и выполняются по эскизам заказчика.

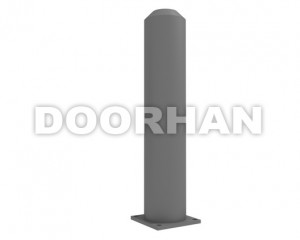

Отбойный столбик

Предназначен для предотвращения повреждений угловых стоек ворот при наезде автопогрузчика, устанавливается внутри помещения перед ними. Диаметр отбойного столбика – 100-159 мм.

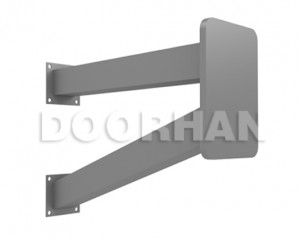

Отбойник

Предназначен для предотвращения повреждения стен здания, обеспечивая правильное и безопасное движение по складскому помещению и при подъезде к доку.

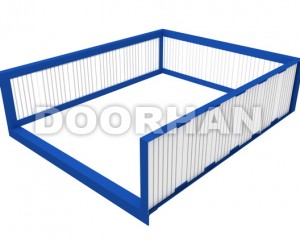

Рама для бетонирования

Изготавливается в соответствии с монтажными размерами уравнительной платформы.
