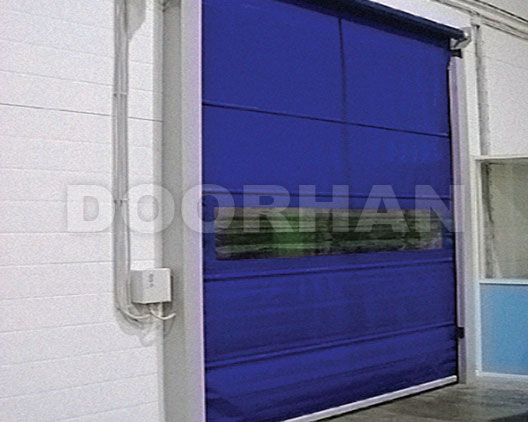

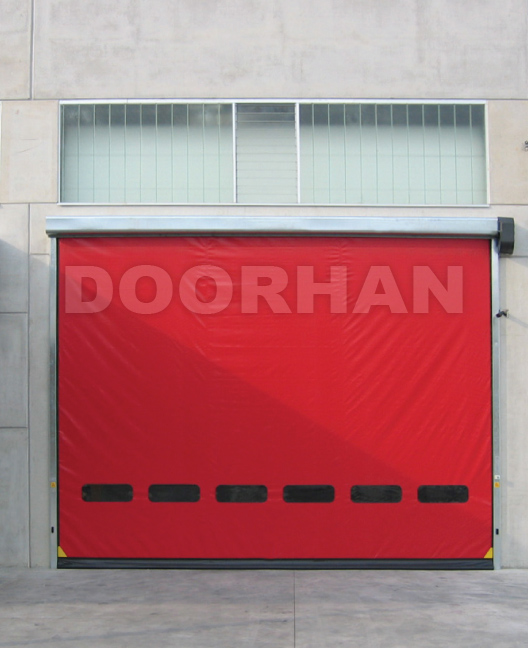

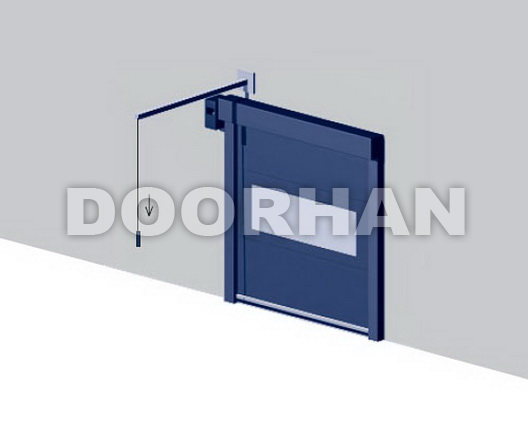

Скоростные рулонные ворота

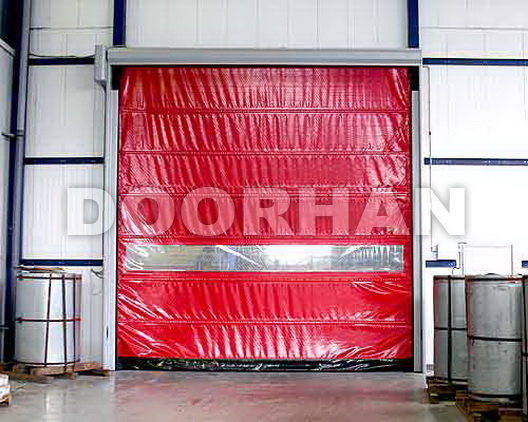

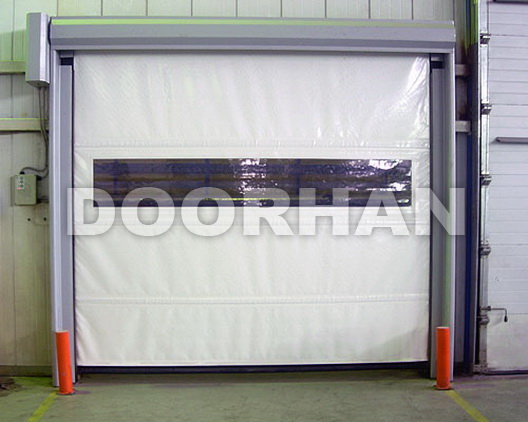

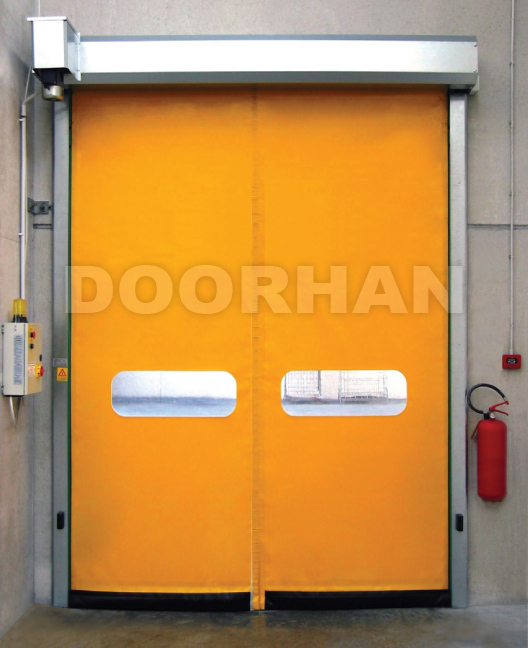

Скоростные рулонные ворота Скоростные рулонные ворота Скоростные рулонные ворота Скоростные рулонные ворота Скоростные рулонные ворота

Полотно скоростных рулонных ворот DoorHan изготавливается из ПВХ, армированного прочным полиэстером (700–1700 г/м²), при желании может быть установлена прозрачная вставка для обзора пространства за воротами. Каркас и все короба изготавливаются из алюминиевого сплава (ворота серии RUSD100) или стали (ворота серий DynamicRoll). Ворота отличаются высокой пропускной способностью при минимальных тепловых потерях. Благодаря высокой скорости работы ворот, даже при большой интенсивности их использования, необходимый микроклимат помещения сохраняется максимально.

Возможность регулировки скорости открытия/закрытия ворот в широком диапазоне позволяет точно настроить их работу согласно требованиям, предъявляемым к ним. Конструкция полотна ворот не имеет жестких элементов, что обеспечивает безопасность их эксплуатации. Ворота имеют функцию «самовосстановления», которая заключается в том, что если полотно ворот выходит из направляющих, например, в случае удара автопогрузчиком, система автоматического «восстановления» возвращает полотно в направляющие при следующем цикле. Модульность конструкции позволяет легко заменять отдельные элементы ворот. Установка осуществляется накладным способом монтажа.

Скоростные рулонные ворота выпускаются в 6 сериях:

  • RUSD100 – для использования внутри и снаружи зданий;
  • DynamicRoll Basis – для применения внутри помещений;
  • DynamicRoll Plus – для установки снаружи зданий;
  • DynamicRoll Food – для пищевой промышленности;
  • DynamicRoll Frigo-2 – для морозильных камер;
  • DynamicRoll CB – для чистых помещений с контролируемой средой.

Технические характеристики и размеры

Технические характерстики и размеры ворот серии RUSD100
Максимальный размер проема (ШхВ) 5000х5000 мм
Минимальный размер проема (ШхВ) 1000x1000 мм
Скорость открытия 1-2 м/с
Скорость закрытия 0,5 м/с
Максимальная ветровая нагрузка  30 км/ч
Диапазон рабочих температур от -5 до +50 °C
Напряжение питания электропривода 220 В, 50/60 Гц
Мощность электропривода 0,5-1,1 кВт
Блок управления внешний
Напряжение блока управления 24 В
Класс защиты блока, электропривода IP55
Технические характерстики и размеры ворот серий DYNAMICROLL BASIS, DYNAMICROLL PLUS
Максимальный размер проема (ШхВ) 7000х5400 мм
Минимальный размер проема (ШхВ) 1000x1000 мм
Скорость открытия для ворот шириной до 5000 мм — 2,5 м/с, от 5000 мм — 1,2 м/с
Скорость закрытия 0,8 м/с
Максимальная ветровая нагрузка для ворот шириной до 3500 мм — CLASS3 (120 км/ч), до 4500 мм — CLASS2 (90 км/ч)
Диапазон рабочих температур от –15 до +70 °C — если привод установлен внутри здания; от –5 до +70 °C — если привод установлен снаружи здания; от –35 до +70 °C — при использовании системы подогрева стоек и привода
Напряжение питания электропривода 220 В/50 Гц
Мощность электропривода  1,5 кВт
Блок управления внешний
Напряжение блока управления 24 В
Класс защиты блока, электропривода IP65
Ресурс 1 500 000 циклов открывания/закрывания (зависит от условий эксплуатации)
Технические характеристики и размеры ворот серий DYNAMICROLL FOOD, DYNAMICROLL CB
Максимальный размер проема (ШхВ) 4000х4000 мм
Минимальный размер проема (ШхВ) 1000x1000 мм
Скорость открытия 2,5 м/с
Скорость закрытия 0,8 м/с
Максимальная ветровая нагрузка CLASS1 (80 км/ч)
Диапазон рабочих температур от –15 до +70 °C — если привод установлен внутри здания; от –5 до +70 °C — если привод установлен снаружи здания; от –35 до +70 °C — при использовании системы подогрева стоек и привода
Напряжение питания электропривода 220 В/50 Гц
Мощность электропривода 1,5 кВт
Блок управления внешний
Напряжение блока управления 24 В
Класс защиты блока, электропривода IP65
Ресурс 1 500 000 циклов открывания/закрывания (зависит от условий эксплуатации)
Технические характеристики и размеры ворот серии DYNAMICROLL FRIGО-2
Максимальный размер проема (ШхВ) 4500х5000 мм
Минимальный размер проема (ШхВ) 1000x1000 мм
Скорость открытия 1 м/с
Скорость закрытия 0,8 м/с
Максимальная ветровая нагрузка CLASS1 (80 км/ч)
Диапазон рабочих температур от –15 до +70 °C — если привод установлен внутри здания; от –5 до +70 °C — если привод установлен снаружи здания; от –35 до +70 °C — при использовании системы подогрева стоек и привода
Напряжение питания электропривода 220 В/50 Гц
Мощность электропривода 1,5 кВт
Блок управления внешний
Напряжение блока управления 24 В
Класс защиты блока, электропривода IP65
Ресурс 1 500 000 циклов открывания/закрывания (зависит от условий эксплуатации)

Конструкция

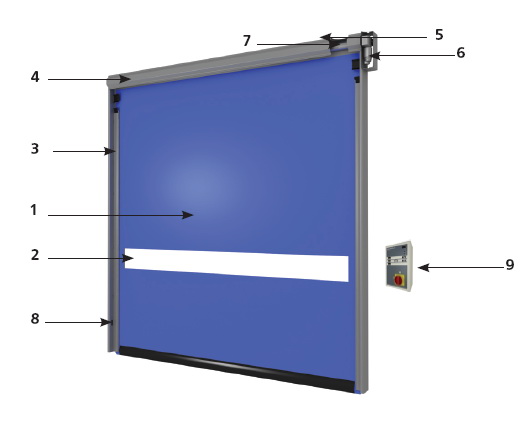

Конструкция ворот серии RUSD100

  1. Полотно ворот
  2. Вставка прозрачная (окно)
  3. Стойка вертикальная
  4. Короб вала
  5. Короб электропривода
  6. Электропривод
  7. Вал
  8. Фотоэлементы безопасности
  9. Блок управления

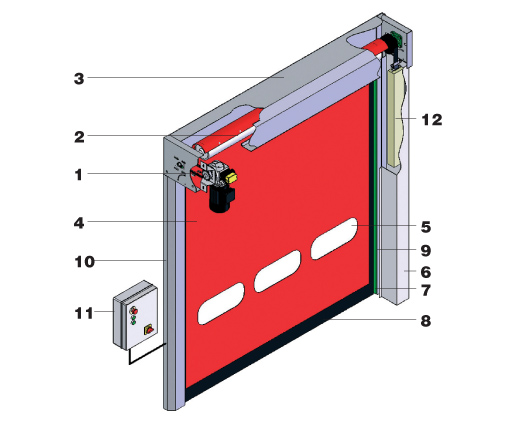

Конструкция ворот серий DynamicRoll

  1. Электропривод
  2. Вал
  3. Короб вала
  4. Полотно ворот
  5. Вставка прозрачная (окно)
  6. Направляющие для движения полотна
  7. Крышка вертикальной направляющей
  8. Нижняя кромка полотна
  9. Фотоэлементы
  10. Стойка боковая
  11. Блок управления
  12. Противовес

Дизайн

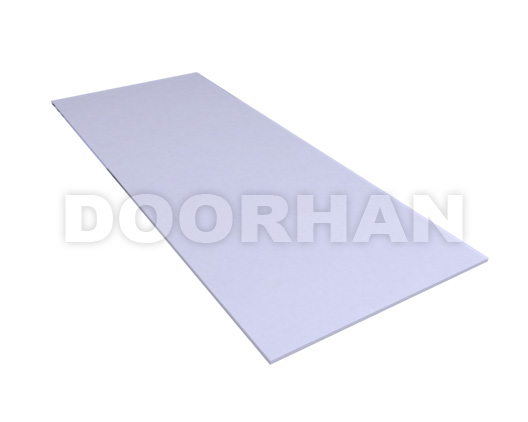

Пленка для окон и панорамных панелей

Толщина пленки составляет 2 мм.

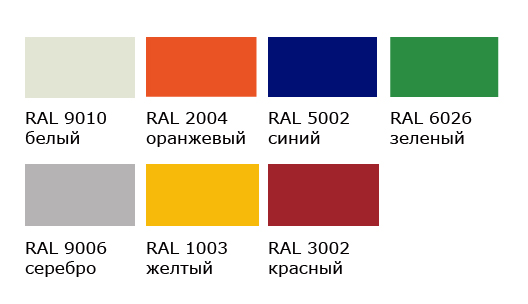

Стандартные цвета полотна ворот серий Dynamicrol

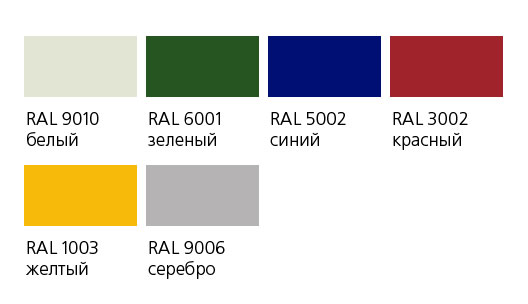

Стандартные цвета полотна ворот серии RUS100

Комплектация

КОМПЛЕКТАЦИЯ ВОРОТ СЕРИИ RUSD100
Стандартно Опционально
Материал конструктивных элементов короб, вал — алюминиевый профиль; направляющие — алюминиевый профиль и пластик; полотно — непрозрачный полиэстер с двумя слоями ПВХ изнутри/снаружи; боковые стойки — алюминиевый сплав h=2 мм полотно с окнами или прозрачной панелью
Цвет полотна ворот белый (RAL 9010), зеленый (RAL 6001), синий (RAL 5002), красный (RAL 3002), желтый (RAL 1003), серебро (RAL 9006) —
Цвет рамы ворот белый (RAL 9010), зеленый (RAL 6001), синий (RAL 5002), красный (RAL 3002), желтый (RAL 1003), серебро (RAL 9006) любой
Устройства безопасности и управления кнопочная панель на блоке управления (класс защиты — IP65) дополнительная кнопочная панель, шнуровой выключатель, магнитная петля, фотоэлементы, сигнальная лампа, комплект дистанционного управления, датчик-радар

КОМПЛЕКТАЦИЯ ВОРОТ СЕРИЙ DYNAMICROLL BASIS, DYNAMICROLL PLUS, DYNAMICROLL FRIGO-2
Стандартно Опционально
Материалы конструктивных элементов стойки и короба — оцинкованная сталь; вал — оцинкованная сталь D = 90/130 мм; направляющие — экструдированный полиэтилен; полотно — непрозрачный армированный ПВХ плотностью 1200 г/м² стойки и короба — нержавеющая сталь AISI304, AISI316 (для DynamicRoll Frigo-2 только AISI304); окна — прозрачный ПВХ толщиной 2 мм
Цвет полотна ворот белый (RAL 9010), зеленый (RAL 6026), синий (RAL 5002), красный (RAL 3002), желтый (RAL 1003), серый (RAL 9006), оранжевый (RAL 2004) любой другой, на заказ
Цвет рамы ворот оцинкованная сталь  любой другой, на заказ
Устройства безопасности и управления кнопочная панель на блоке управления (класс защиты — IP65); фотоэлементы (2 пары) устанавливаются на высоте 500 мм от уровня пола, а также в верхних точках боковых стоек для выявления некорректной размотки полотна при открытии ворот при закрытии ворот, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления и ворота немедленно открываются (для DynamicRoll Basis, DynamicRoll Plus, DynamicRoll Frigo-2);
ворота открываются автоматически примерно на 2000 мм в случае отключения электричества с  помощью противовеса (только для DynamicRoll Basis, DynamicRoll Plus)
КОМПЛЕКТАЦИЯ ВОРОТ СЕРИИ DYNAMICROLL FOOD
Стандартно Опционально
Материалы конструктивных элементов стойки и короба — нержавеющая сталь AISI304, полиэтилен PE; вал — оцинкованная сталь D = 90/130 мм; направляющие — экструдированный полиэтилен; полотно — непрозрачный армированный ПВХ плотностью 1200 г/м² вал — нержавеющая сталь AISI304; окна — прозрачный ПВХ толщиной 2 мм
Цвет полотна ворот белый (RAL 9010), зеленый (RAL 6026), синий (RAL 5002), красный (RAL 3002), желтый (RAL 1003), серый (RAL 9006), оранжевый (RAL 2004) любой другой, на заказ
Цвет рамы ворот оцинкованная сталь  любой другой, на заказ
Устройства безопасности и управления кнопочная панель на блоке управления (класс защиты — IP65); фотоэлементы (2 пары) устанавливаются на высоте 500 мм от уровня пола, а также в верхних точках боковых стоек для выявления некорректной размотки полотна при открытии ворот при закрытии ворот, в случае прикосновения чувствительной нижней кромки к препятствию, с сенсора по радиоканалу передается сигнал в блок управления и ворота немедленно открываются
КОМПЛЕКТАЦИЯ ВОРОТ СЕРИИ DYNAMICROLL CB
Стандартно Опционально
Материалы конструктивных элементов стойки и короба — нержавеющая сталь AISI304;
вал — нержавеющая сталь AISI304 D = 90/130 мм;
направляющие — экструдированный полиэтилен;
полотно — непрозрачный армированный полиуретан плотностью 1700 г/м²		 окна — прозрачный ПВХ толщиной 2 мм
Цвет полотна ворот белый (RAL 9010), зеленый (RAL 6026), синий (RAL 5002), красный (RAL 3002), желтый (RAL 1003), серый (RAL 9006), оранжевый (RAL 2004) любой другой, на заказ
Цвет рамы ворот оцинкованная сталь  любой другой, на заказ
Устройства безопасности и управления кнопочная панель на блоке управления (класс защиты — IP65); фотоэлементы (2 пары) устанавливаются на высоте 500 мм от уровня пола, а также в верхних точках боковых стоек для выявления некорректной размотки полотна при открытии ворот; при закрытии ворот, в случае прикосновения чувствительной нижней кромки к препятствию, с  сенсора по радиоканалу передается сигнал в блок управления и ворота немедленно открываются; ворота открываются автоматически примерно на 2000 мм в случае отключения электричества с  помощью противовеса —
Дополнительные устройства безопасности и управления

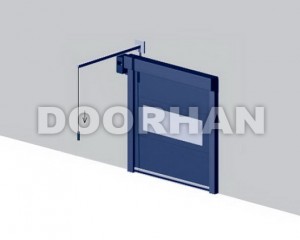

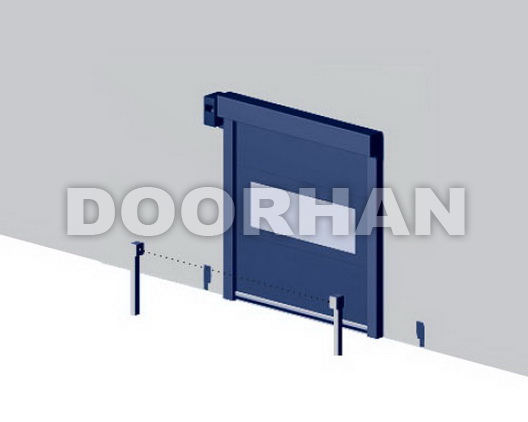

Шнуровой выключатель Фотоэлементы Дистанционное управление

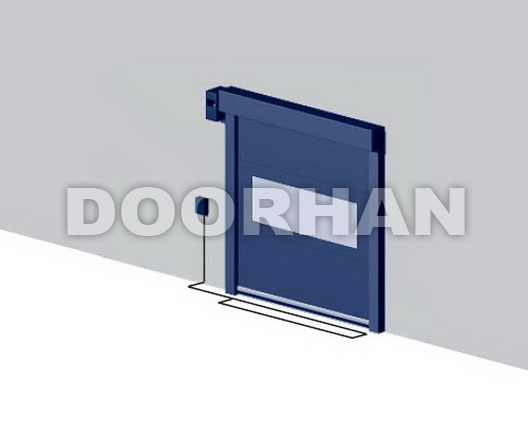

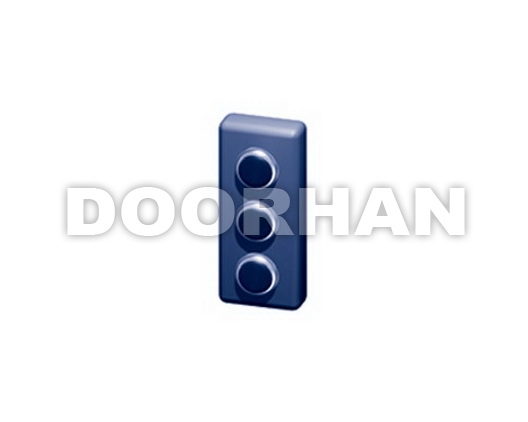

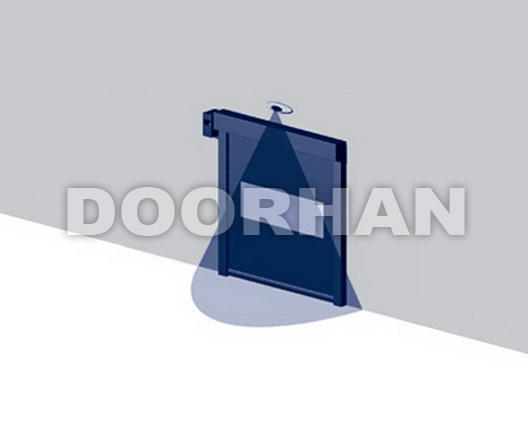

Магнитная петля Дополнительная кнопочная панель Инфракрасный датчик-радар

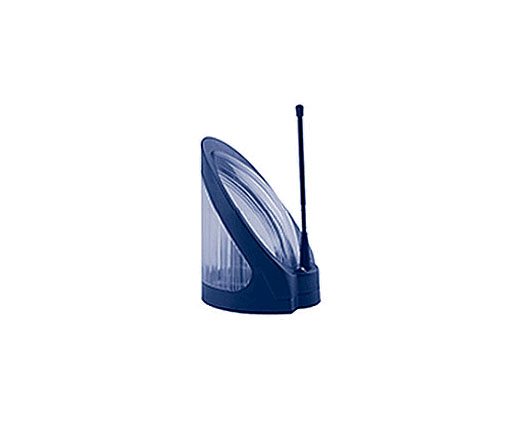

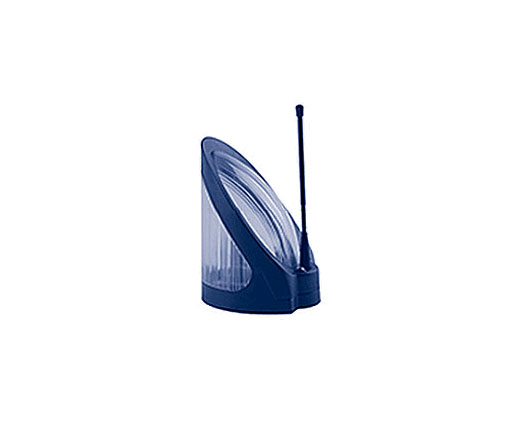

Сигнальная лампа
