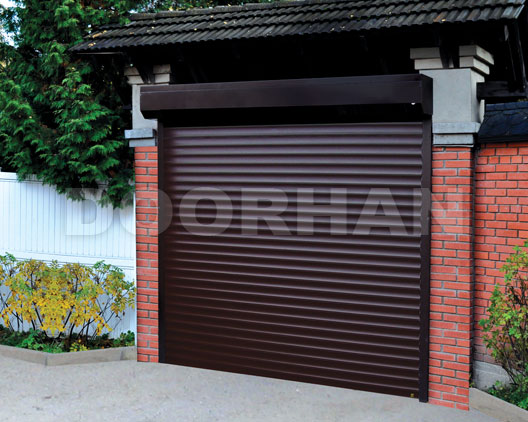

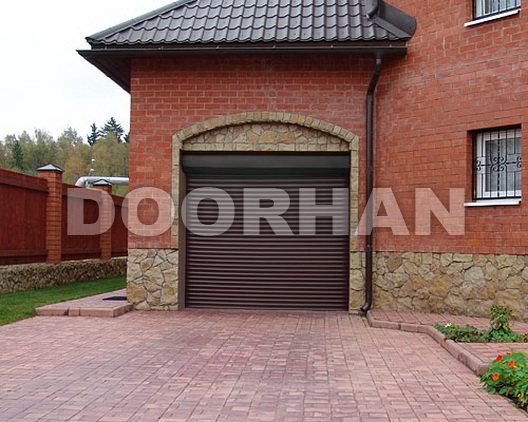

Рольворота

Рольворота монтируются как накладным, так и встроенным способом монтажа. Они управляются на выбор ручными и электрическими приводами. Автоматизированные рольворота могут быть объединены в группы для совместного управления. Рольворота в зависимости от типа применяемых профилей могут быть окрашены не только в стандартные цвета, но и в любой другой согласно международной RAL-карте.

Технические характеристики и размеры

Рекомендуемые размеры рольворот:

• ширина – от 2000 до 6000 мм;
• высота – от 1000 до 5000 мм.

Типы профилей:

• c мягким пенным наполнителем неперфорированный RH77;
• c твердым пенным наполнителем неперфорированный RHT77;
• усиленные экструдированные RHE84 и RHE84M;
• усиленные одностенные экструдированные с окошками RHE84G и RHE84GM.

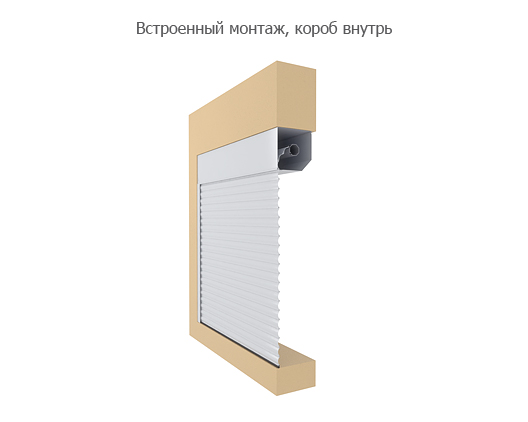

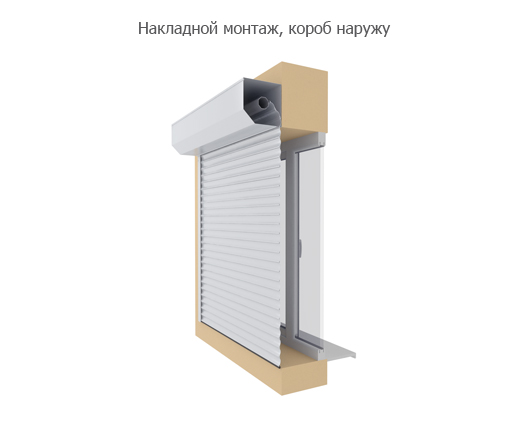

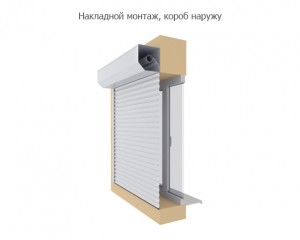

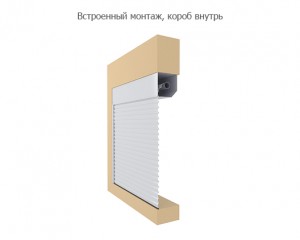

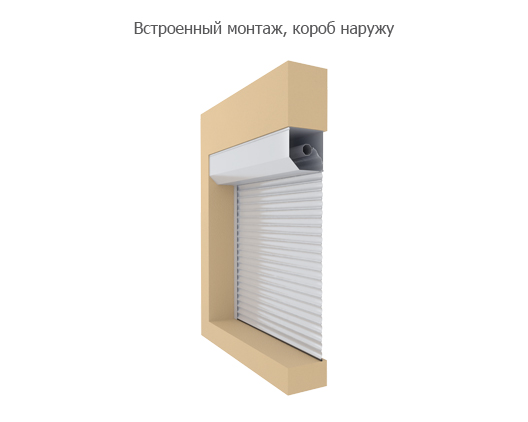

Виды монтажа

Конструкция

В целом, конструкция рольворот представляет собой гибкое полотно, состоящее из профилей; направляющие, по которым полотно движется вверх (закрепляются по краям проема); вал, на которое наматывается полотно; короб, в котором расположен вал (крепится над проемом или внутри него).
От наличия притолоки и ее высоты зависят размер короба, ширина профилей и способ монтажа рольворот.

Управление рольворотами может осуществляться кордовым, воротковым и электрическим приводами, а также пружинно-инерционным механизмом.

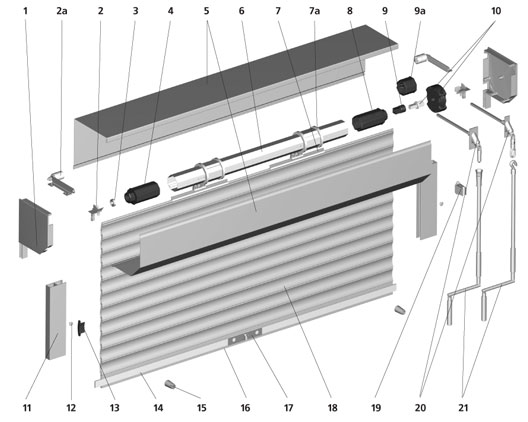

Рольворота с воротковым приводом

Полотно наматывается на вал за счет передачи крутящего момента от воротка (21) кардану (20), редуктору (10) и далее вставке (9) и капсуле (8), установленным на валу.

1. Крышка боковая
2. Направляющее устройство
2a. Ролик направляющий
3. Подшипник
4. Капсула универсальная (регулируемая)
5. Короб защитный
6. Вал октагональный
7. Замок автоматический
7a. Кольцо ригельное
8. Капсула универсальная
9. Вставка
9a. Капсула
10. Редуктор с адаптером
11. Направляющий профиль
12. Заглушка
13. Замок боковой
14. Полоса запорная
15. Стопор
16. Профиль концевой
17. Замок ригельный
18. Профиль (полотно)
19. Клипса
20. Кардан
21. Вороток

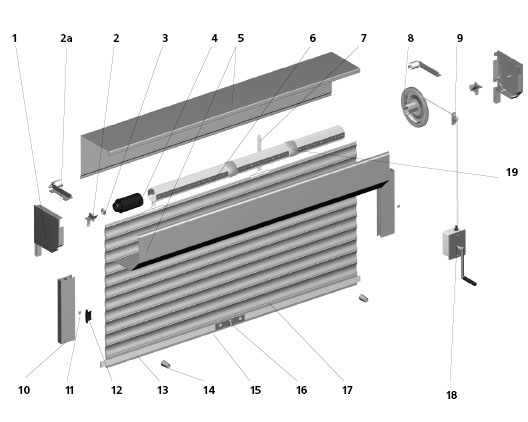

Рольворота с кордовым приводом

Элемент управления – укладчик для корда закрепляется на стене. Корд проводится через направляющую (9) и закрепляются на шкиве (8). Шкив передает тяговое усилие с корда на капсулу (4) и вал (6). Вал крутится, и полотно приводится в движение.

1. Крышка боковая
2. Направляющее устройство
2a. Ролик направляющий
3. Подшипник
4. Капсула универсальная
5. Короб защитный
6. Вал октагональный
7. Пружина тяговая
8. Шкив
9. Направляющая для корда
10. Направляющий профиль
11. Заглушка
12. Замок боковой
13. Полоса запорная
14. Стопор
15. Профиль концевой
16. Замок ригельный
17. Профиль (полотно)
18. Привод кордовый
19. Кольцо дистанционное

Рольворота с пружинно-инерционным механизмом

Внутри вала установлен пружинно-инерционный механизм (8), который приводит в движение вал и полотно. Пружинно-инерционный механизм настраивается при монтаже, что позволяет, приложив небольшое усилие вверх или вниз, поднять или опустить полотно роллеты.

1. Крышка боковая
2. Направляющее устройство
2a. Ролик направляющий
3. Подшипник
4. Капсула универсальная (регулируемая)
5. Короб защитный
6. Вал октагональный
7. Пружина тяговая
8. Пружинно-инерционный механизм
9. Пластина крепления
10. Направляющий профиль
11. Заглушка
12. Замок боковой
13. Полоса запорная
14. Профиль концевой
15. Замок ригельный
16. Профиль (полотно)
17. Стопор
18. Кольцо дистанционное

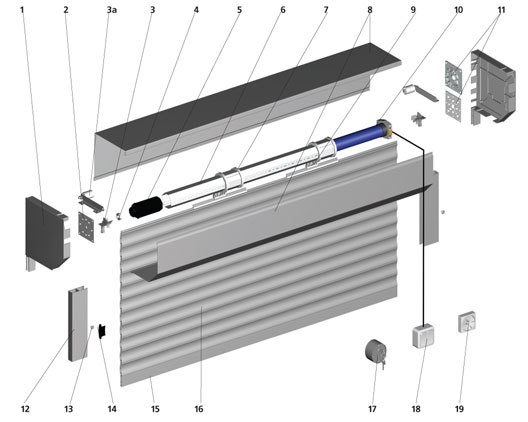

Рольворота с электроприводом

Полотно роллеты приводится в движение электроприводом (10) при помощи выключателя клавишного (18), поворотного (19), с ключом (17) или пульта дистанционного управления.

1. Крышка боковая
2. Суппорт подшипника
3. Направляющее устройство
3a. Ролик направляющий
4. Подшипник
5. Капсула универсальная
6. Вал октагональный
7. Кольцо ригельное
8. Короб защитный
9. Замок автоматический
10. Электропривод внутривальный
11. Крепление универсальное
12. Направляющий профиль
13. Заглушка
14. Замок боковой
15. Профиль концевой
16. Профиль (полотно)
17. Выключатель с ключом
18. Выключатель клавишный
19. Выключатель поворотный

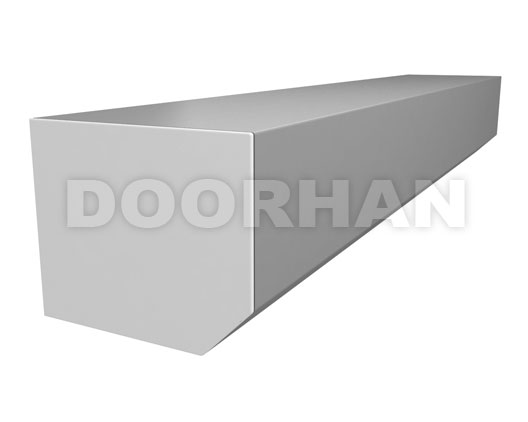

Защитный привод прямоугольной формы

Дизайн

Для изготовления рольворот предлагается 3 вида профилей – пенозаполненные неперфорированные, экструдированные сплошные и экструдированные с окошками. Они окрашиваются в стандартные цвета согласно международной RAL-карте, а также в любой другой цвет по той же карте.

Конструкция рольворот может состоять из комплектующих одинакового или разного цвета. Возможность комбинировать цвета позволяет выполнить рольворота в индивидуальном дизайнерском решении, которое будет максимально сочетаться со стилевым оформлением фасада здания.

Обращаем ваше внимание, что из-за особенностей цветопередачи монитора, цвета могут быть искажены. Пользуйтесь оригинальной RAL-картой.

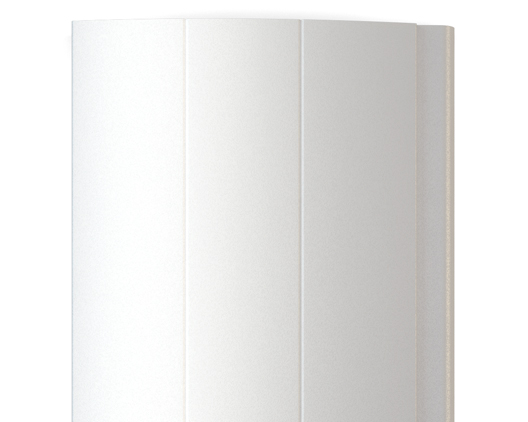

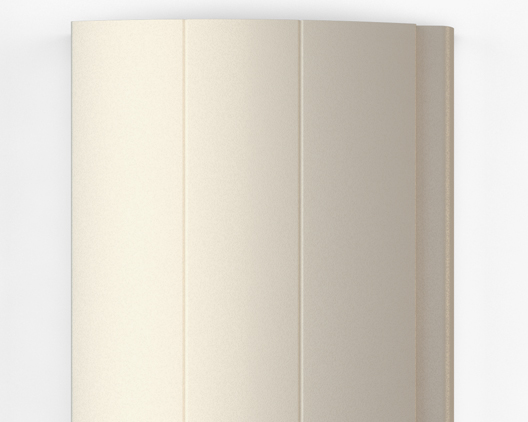

Экструдированный профиль с окошками белый (RAL 9003)	Экструдированный профиль с окошками серый (RAL 7038)
Экструдированный профиль с окошками серебристый (RAL 9006)	Экструдированный профиль с окошками бежевый (RAL 1015)
Экструдированный профиль с окошками коричневый (RAL 8014)	Экструдированный профиль сплошной белый (RAL 9003)

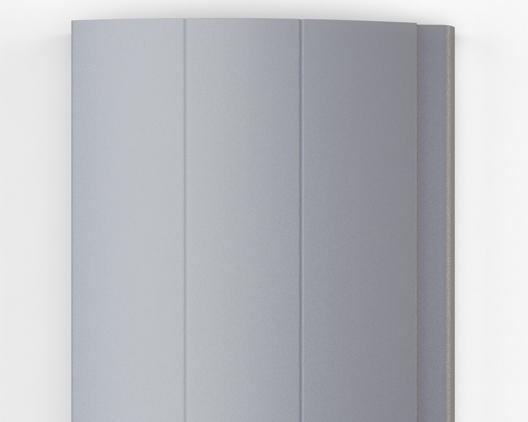

Экструдированный профиль сплошной серый (RAL 7038)	Экструдированный профиль сплошной серебристый (RAL 9006)
Экструдированный профиль сплошной бежевый (RAL 1015)	Экструдированный профиль сплошной коричневый (RAL 8014)

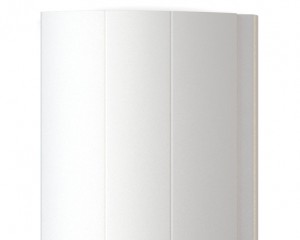

Пенозаполненный профиль белый (RAL 9003)	Пенозаполненный профиль серый (RAL 7038)
Пенозаполненный профиль серебристый (RAL 9006)	Пенозаполненный профиль бежевый (RAL 1015)

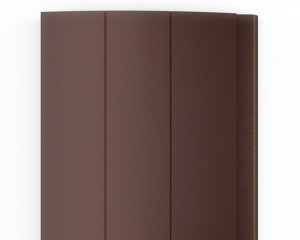

Пенозаполненный профиль коричневый (RAL 8014)	Карта RAL

Комплектация

Базовая комплектация:

• полотно из профилей;
• направляющие (тип направляющих зависит от размера ламелей);
• защитный короб (размер короба зависит от количества ламелей);
• привод на выбор (электромеханический, кордовый, воротковый или пружинно-инерционный механизм);
• элементы управления приводом на выбор (выключатели).

Дополнительная комплектация:

• блоки группового управления;
• блоки дистанционного управления;
• пульт ДУ;
• замок;
• устройство аварийного открывания.

Кордовой привод	Воротковый привод
Кордовый привод поднимает роллеты весом полотна до 40 кг, за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.	Воротковый привод позволяет поднять роллеты весом полотна до 30 кг. При вращении воротка по часовой стрелки полотно поднимается, против часовой стрелки – опускается.
Пружинно-инерционный механизм	Замок
Пружинно-инерционный механизм применяется для роллет с весом полотна до 60 кг. Роллеты легко поднимаются вручную и быстро опускаются под собственным весом за счет того, что вес роллетного полотна уравновешивается торсионной пружиной, установленной в валу роллеты.	Замки, предлагаемые компанией DoorHan, надежно фиксируют полотно роллет в закрытом положении, препятствуя его взлому.
