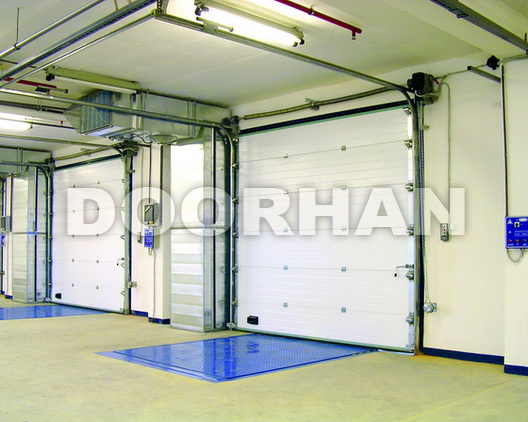

Серия ISD01 (секционные ворота)

Торсионный механизм ворот рассчитан на интенсивную эксплуатацию и выдерживает от 50 до 100 тысяч циклов открывания/закрывания, а два стальных троса имеют семикратный запас прочности. Торсионный механизм, применяемый для уравновешивания полотна ворот, может устанавливаться с помощью системы Quick Fix, которая является уникальной разработкой компании DoorHan – она позволяет максимально ускорить время монтажа (в 4 раза по сравнению с аналогами, предлагаемыми на рынке ворот).

Специальная конструкция сэндвич-панелей обеспечивает термо- и звукоизоляцию ворот, а используемая по периметру полотна система уплотнителей делает их герметичными. Установка на ворота термостойко­го нижнего профиля с применени­ем технологии Т-bridgeнаиболее эффективно пре­пятствует проникновению холода в помещение.

Промышленные секционные ворота DoorHan безопасны в эксплуатации, независимо от интенсивности использования. Это обеспечивается за счет применения в их конструкции специальных устройств от разрыва тросов и пружин. Механизм защиты от разрыва троса, оборудованный защитным кожухом, устанавливается в качестве ниж­него кронштейна на полотно. В случае выхода из строя троса, механизм останавливает движение полотна ворот, фиксируясь в направляющую. Такая многоуровневая система безопасности, а также устройство от разрыва пружины предотвращают падение полотна ворот.

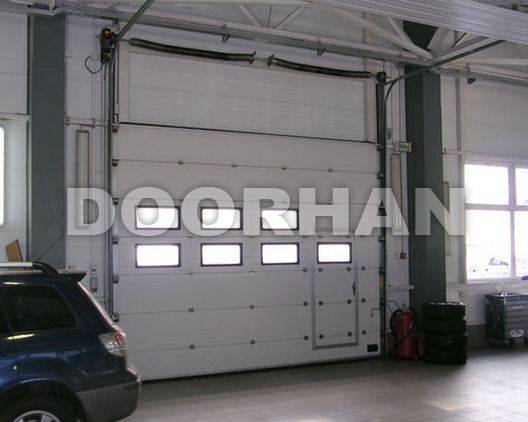

Для естественного освещения и обзора внутреннего пространства помещения, ворота выполняются комбинированными из сэндвич-панелей и панорамных секций.

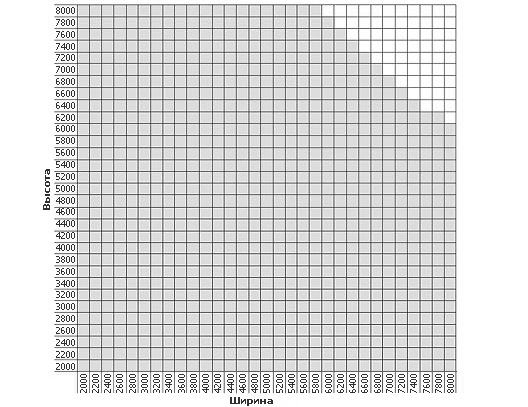

Технические характерстики и размеры

Количество циклов открывания/закрывания	25000
Коэффициент теплопроводности	0,38 Вт/м²·°С
Звукоизоляция	24 дБ
Ветровая нагрузка	5 класс (200 км/ч)
Водонепроницаемость	1 класс (давление воды 30 Па)
Усилие подъема	до 40 кг
Группа горючести	Г2 по ГОСТ 30244-94
Группа воспламеняемости	В2 по ГОСТ 30402-96
Вес полотна ворот	17 кг/м²

Конструкции и типы подъемов

Общая конструкция секционных ворот представ­ляет собой полотно, систему уравновешивания полотна (пружинно-торсионный механизм) и систему направляющих.

Полотно ворот состоит из горизонтально расположенных сэндвич-панелей, которые изготавливаются на автоматических линиях европейского производства. Они представляют собой два стальных листа, заполненных пенополиуретаном. Стальные листы не завальцованы друг с другом, благодаря чему не образуется «мостик холода» и предотвращается промерзание ворот на стыках. Сэндвич-панели соединены между собой специальными петлями, крепления которых усилены стальными пластинами, обеспечивающими повышенную прочность соединений и увеличивающими жесткость и взломоустойчивость конструкции ворот. Для обеспечения герметичности соединения панелей на их стыках установлен негигроскопичный уплотнитель – энергофлекс.
Система уравновешивания полотна ворот закрепляется на притолоке над проемом. Во время открытия полотно ворот поднимается вверх вдоль притолоки под потолок по направляющим с помощью роликовой системы, полностью освобождая проем. Это существенно экономит пространство в помещении и на территории вокруг него. Направляющие закрепляются внутри помещения к стенам слева и справа от проема, а горизонтальные участки, расположенные параллельно потолку, крепятся к нему.
Компания DoorHan изготавливает секционные ворота с самым большим выбором типов подъема, полностью соответствующих всему спектру возможных условий монтажа. На выбор предлагаются 10 типов подъема, отвечающих различным вариантам архитектурных особенностей помещения и конструкции проема.

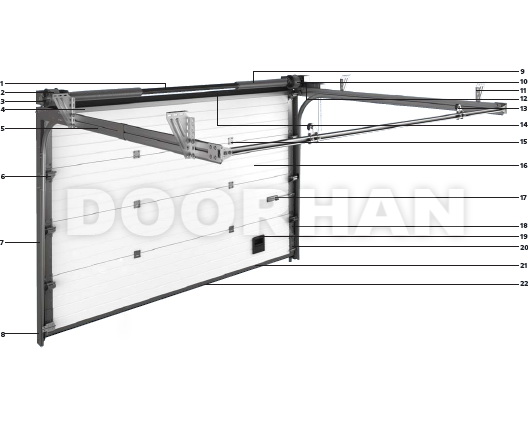

Конструкция секционных ворот

1. Вал (октагональный)
2. Барабаны
3. Концевой П-образный опорный кронштейн
4. Верхний профиль
5. Направляющие для полотна ворот
6. Регулируемый кронштейн с роликами
7. Угловый стойки
8. Нижняя крышка
9. Торсионный механизм с системой Quick Fix
10. Устройство защиты от обрыва пружины
11. Система крепления горизонтальных направляющих к потолку
12. Вальный электропривод
13. Специальные ограничители
14. Верхний уплотнитель
15. Петли
16. Полотно ворот из сэндвич-панелей
17. Замок
18. Боковая крышка
19. Ручка
20. Нижний кронштейн с устройством защиты от обрыва троса
21. Нижний профиль
22. Нижний уплотнитель

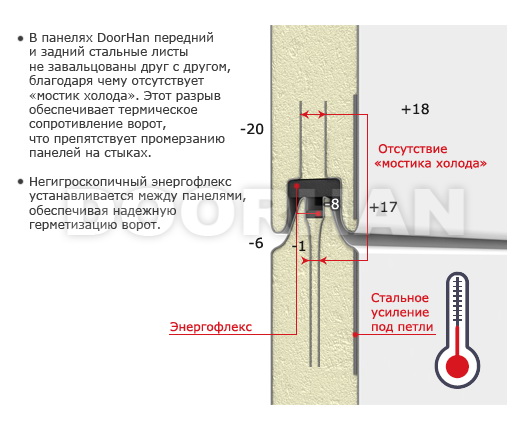

Конструкция сэндвич-панели

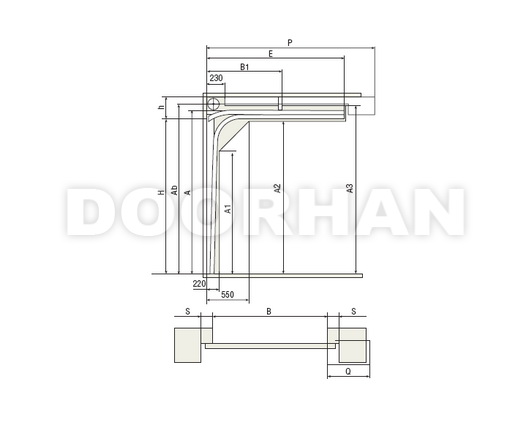

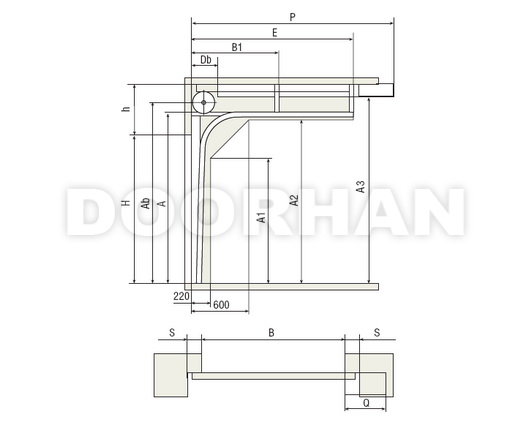

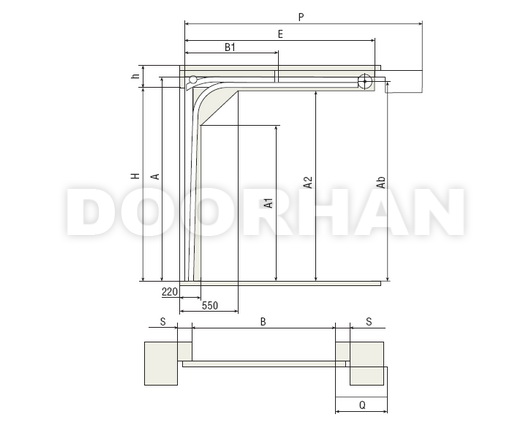

Стандартный подъем

Параметр	Наименование	Расчетная формула
Н, мм	Высота проема	Н
h, мм	Высота притолоки	R381 h ≥ 410R305 h ≥ 350
В, мм	Ширина проема	B
А, мм	Высота вертикальных направляющих	R381 A= H+235 R305 A= H+165
Аb, мм	Высота оси вала и барабана	A+86 (при Н> 5500: +156)
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	А-500
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими	А-110
А3, мм	Размер, ограничивающий рабочую зону во­рот (без привода или с приводом на вал)	А+150
Е, мм	Длина горизонтальных направляющих	Н+270
В1, мм	Координата промежуточной точки крепле­ния направляющих к потолку	Е/2
Db, мм	Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм	Минимальное боковое пространство	120
Q, мм	Зона расположения привода на вал	240
P, мм	Зона расположения потолочного привода	Н+1060

Низкий подъем, барабан спереди

Параметр	Наименование	Расчетная формула
Н, мм	Высота проема	Н
h, мм	Высота притолоки	h ≥ 230
В, мм	Ширина проема	B
А, мм	Высота вертикальных направляющих	H+110
Аb, мм	Высота оси вала и барабана	A+86
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	А-470
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими	А-120
А3, мм	Размер, ограничивающий рабочую зону во­рот (без привода или с приводом на вал)	А+70
Е, мм	Длина горизонтальных направляющих	Н+300
В1, мм	Координата промежуточной точки крепле­ния направляющих к потолку	Е/2
Db, мм	Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм	Минимальное боковое пространство	120
Q, мм	Зона расположения привода на вал	240
P, мм	Зона расположения потолочного привода	Н+1185

Низкий подъем, барабан сзади

Н, мм	Высота проема	Н
h, мм	Высота притолоки	без потолочного привода - 150,с потолочным при­водом - 200
В, мм	Ширина проема	B
А, мм	Высота вертикальных направляющих	H+110
Аb, мм	Высота оси вала и барабана	H+55
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	Н-360
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими	Н-10
А3, мм	Размер, ограничивающий рабочую зону во­рот (без привода или с приводом на вал)	Н+180
Е, мм	Длина горизонтальных направляющих	Н+400
В1, мм	Координата промежуточной точки крепле­ния направляющих к потолку	Е/2
Db, мм	Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм	Минимальное боковое пространство	120
Q, мм	Зона расположения привода на вал	360
P, мм	Зона расположения потолочного привода	Н+1185

Высокий подъем

Н, мм	Высота проема	Н
h, мм	Высота притолоки	без потолочного привода - 150,с потолочным при­водом - 200
В, мм	Ширина проема	B
А, мм	Высота вертикальных направляющих	H+110
Аb, мм	Высота оси вала и барабана	H+55
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	Н-360
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими	Н-10
А3, мм	Размер, ограничивающий рабочую зону во­рот (без привода или с приводом на вал)	Н+180
Е, мм	Длина горизонтальных направляющих	Н+400
В1, мм	Координата промежуточной точки крепле­ния направляющих к потолку	Е/2
Db, мм	Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм	Минимальное боковое пространство	120
Q, мм	Зона расположения привода на вал	360
P, мм	Зона расположения потолочного привода	Н+1185

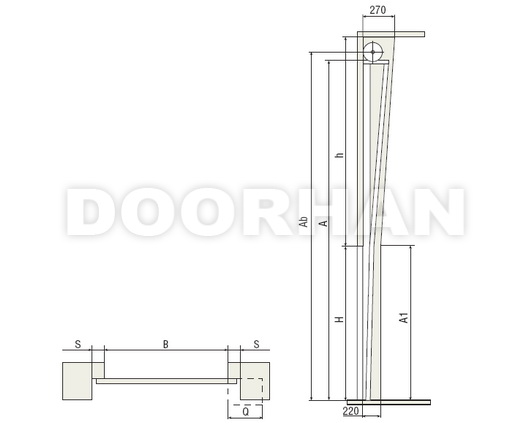

Вертикальный подъем

Н, мм	Высота проема	Н
h, мм	Высота притолоки	>Н+580
В, мм	Ширина проема	B
А, мм	Высота вертикальных направляющих	2H+250
Аb, мм	Высота оси вала и барабана	A+166
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	Н
S, мм	Минимальное боковое пространство	120
Q, мм	Зона расположения привода на вал	240

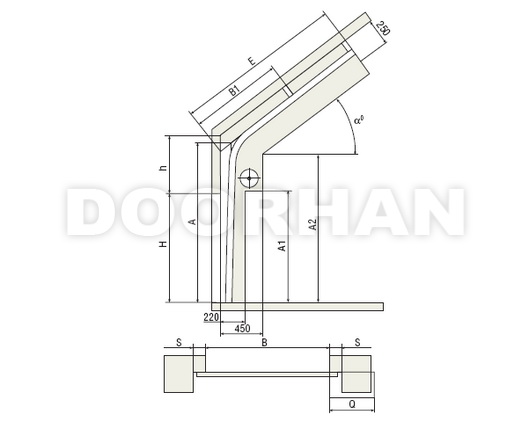

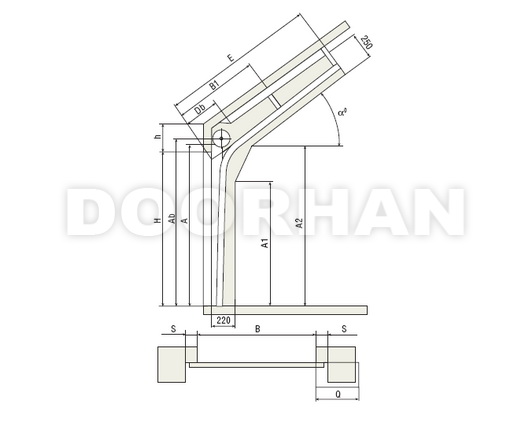

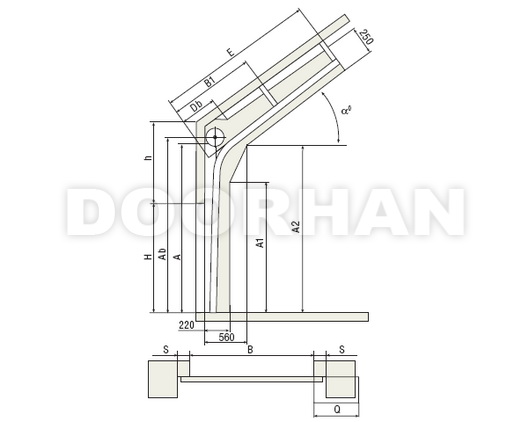

Стандартный наклонный подъем

Н, мм	Высота проема	Н
h, мм	Высота притолоки	500... 1500 (зависит от α0)
В, мм	Ширина проема	B
А, мм	Высота угловой стойки	H+(250... 990)
Аb, мм	Высота оси вала и барабана	А+86
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	Н-270
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими	Н-110
Е, мм	Размер, ограничивающий рабочую зону во­рот вглубь гаража	Н+(250+1000)
В1, мм	Координата промежуточной точки крепле­ния направляющих к потолку	Е/2
Db, мм	Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм	Минимальное боковое пространство	120
α0	Угол наклона направляющих к горизонтали	≤ 360
P, мм	Зона расположения потолочного привода	240

Высокий наклонный подъем

Н, мм	Высота проема	Н
h, мм	Высота притолоки	HL+(20+1260)
В, мм	Ширина проема	B
А, мм	Высота угловой стойки	H+HL+(250... 990)
Аb, мм	Высота оси вала и барабана	А+86
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	Н-270
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими	Н-110
Е, мм	Размер, ограничивающий рабочую зону во­рот вглубь гаража	H-HL+(250+1000)
В1, мм	Координата промежуточной точки крепле­ния направляющих к потолку	Е/2
Db, мм	Рабочая зона торсионного механизма	Зависит от размеров проема и веса щита
S, мм	Минимальное боковое пространство	120
α0	Угол наклона направляющих к горизонтали	≤ 65
Q, мм	Зона расположения привода на вал	240

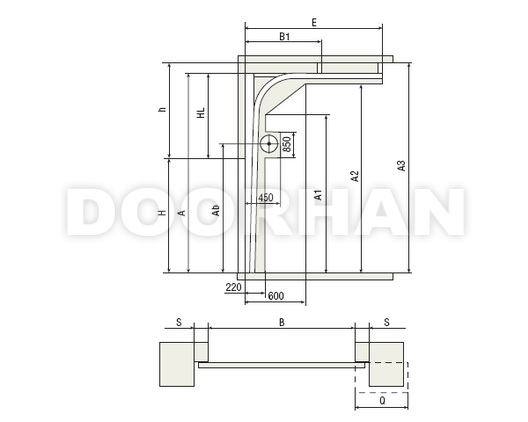

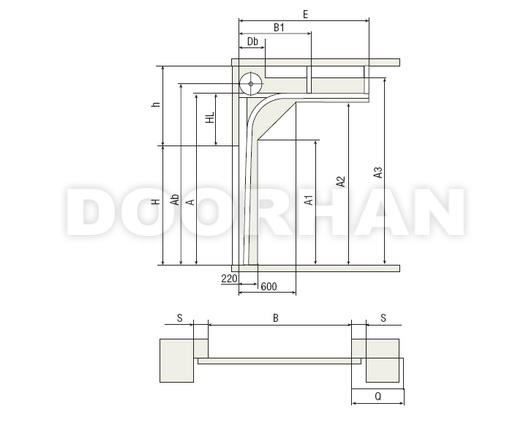

Высокий подъем, барабан снизу

Н, мм	Высота проема	Н
h, мм	Высота притолоки	> 1600
В, мм	Ширина проема	B
HL, мм	Расстояние от уровня горизонтальных на­правляющих до проема	1330 ≤ HL ≤ h - 150
А, мм	Высота вертикальных направляющих	H+HL
Аb, мм	Высота оси вала и барабана	≥ H+680
А1, мм	Размер, ограничивающий рабочую зону во­рот перед вертикальными направляющими	А-500
А2, мм	Размер, ограничивающий рабочую зону ворот перед горизонтальными направляющими	А-110
А3, мм	Размер, ограничивающий рабочую зону во­рот (без привода или с приводом на вал)	А+120
Е, мм	Длина горизонтальных направляющих	H-НL+350
В1, мм	Координата промежуточной точки крепле­ния направляющих к потолку	Е/2
S, мм	Минимальное боковое пространство	500
Q, мм	Зона расположения привода на вал	≥ 650

Высокий наклонный подъем, барабан снизу

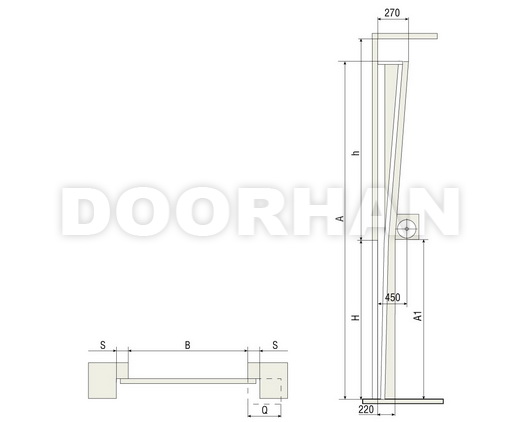

Вертикальный подъем, барабан снизу

Н, мм	Высота проема	Н
h, мм	Высота притолоки	>Н+250
В, мм	Ширина проема	B
А, мм	Высота вертикальных направляющих	2H+250
А1, мм	Размер, ограничивающий рабочую зону ворот перед вертикальными направляющими	H+850
S, мм	Минимальное боковое пространство	500 min
Q, мм	Зона расположения привода на вал	≥ 650

Дизайн

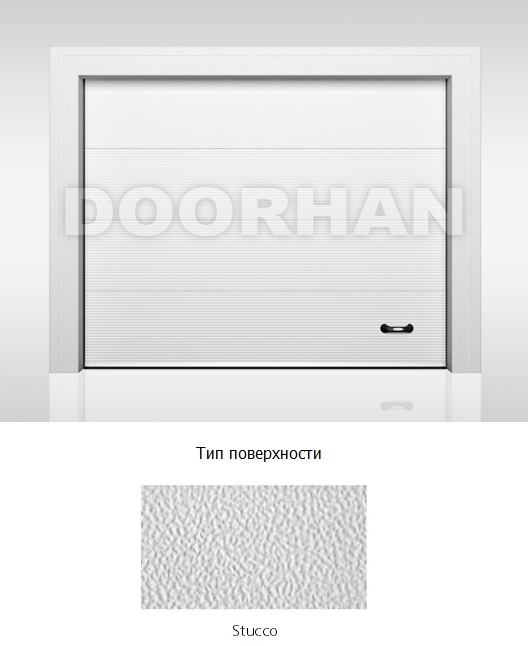

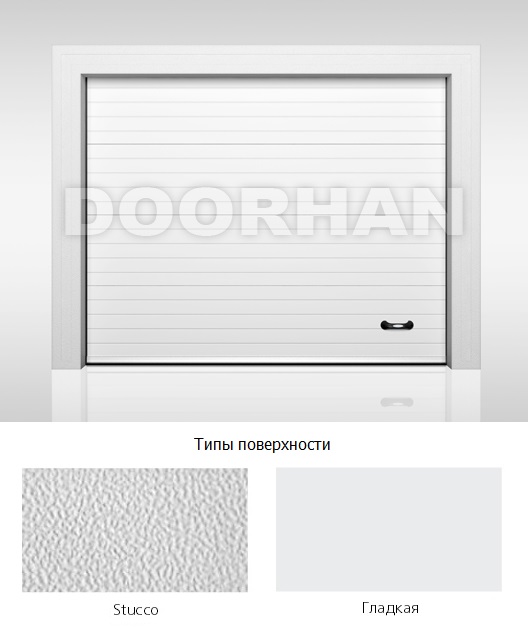

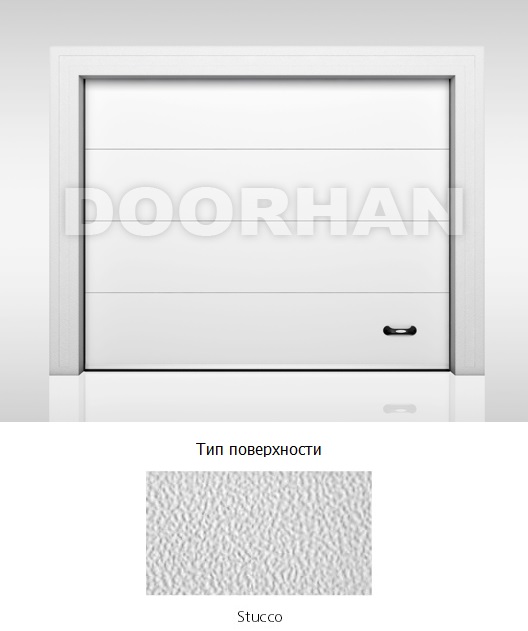

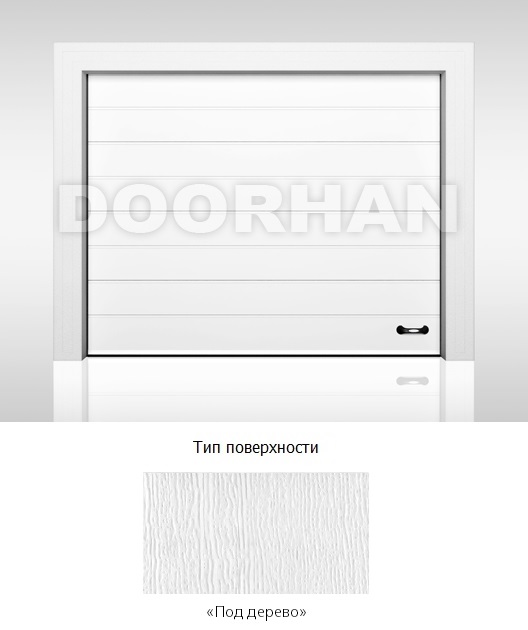

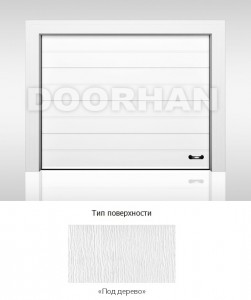

Полотно из гладких панелей	Полотно из панелей "Горизонтальная полоска"
Полотно из панелей "Волна"	Полотно из панелей с широкой центральной полосой

Цвета по RAL-карте

Комплектация и аксессуары

Базовая комплектация:

• полотно;
• пружинный механизм, рассчитанный до 25000 циклов открытия/закрытия ворот;
• устройство защиты от разрыва пружины;
• устройство защиты от обрыва троса;
• резиновые буферы или амортизаторы (в зависимости от выбранной конструкции)
• ручка-ступенька;
• задвижка;
• пакет технической документации.

Дополнительная комплектация:

• пружинный механизм, рассчитанный на 50000, 75000 и 100000 циклов открытия/закрытия ворот;
• окна;
• калитка с линейным доводчиком;
• опциональное устройство защиты от об­рыва троса;
• ригельный замок;
• ручной цепной привод;
• автоматика.

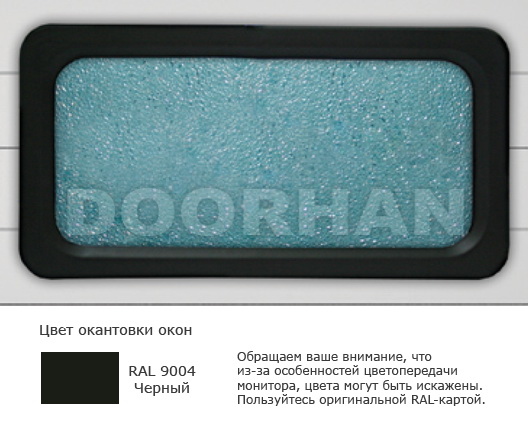

Окна

В промышленные ворота DoorHan могут быть врезаны окна круглой или прямоугольной формы из ударопрочного поликарбоната. Благодаря специальной конструкции они плотно прилегают к полотну ворот, что защищает его от про­мерзания и теплопотери по периметру окна. Круглое окно имеет диаметр 360 мм и выполняется с окантовкой серебряного (RAL 7001). Прямоугольные окна изготавливаются с черной окантовкой размером 635х330 мм и 607х202 мм.

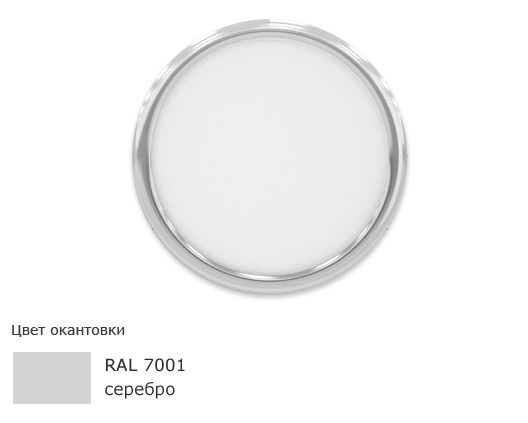

Круглое окно

Прямоугольно окно с закругленными углами, 635х330 мм

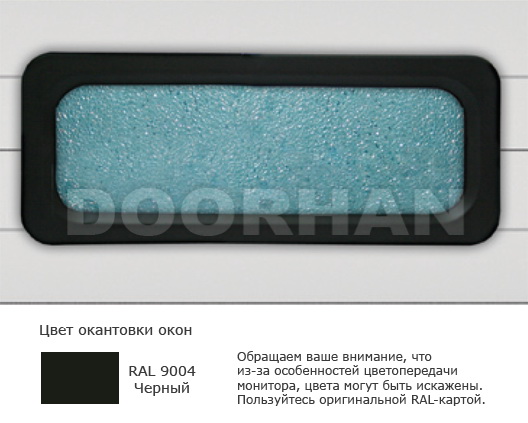

Прямоугольно окно с закругленными углами, 607х202 мм

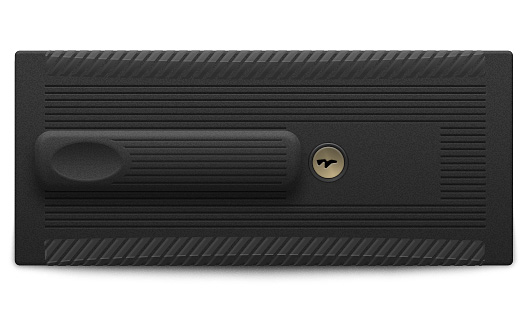

Ригельный замок

Ригельный замок предназначен для запирания ворот в закрытом положении с двух сторон. Он изготавливается из высококачественной стали, надежен и взломоустойчив. Благодаря этому замок является существенным препятствием при попытке несанкционированного открытия ворот.

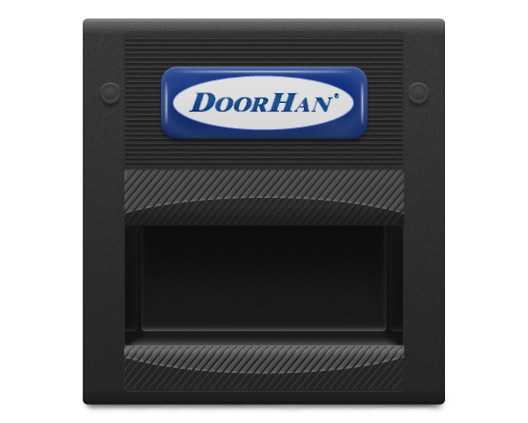

Ручка

Все секционные ворота DoorHan оснащаются специальными ручками для открытия ворот вручную. Благодаря их эргономичной форме, этот процесс не требует особых усилий, не смотря на вес ворот.

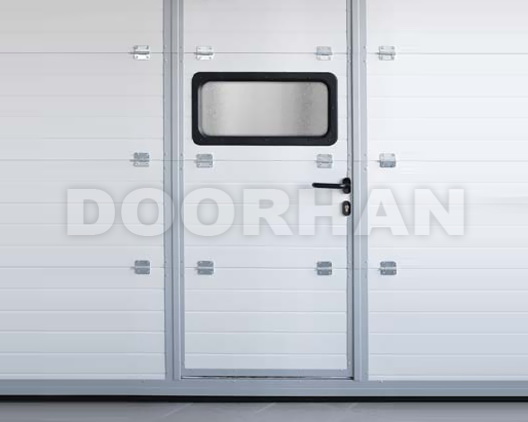

Врезная калитка

Врезная калитка – функциональное решение, обеспечивающее дополнительный доступ в помещение при закрытых воротах, что облегчает их использование. Благодаря усовершенствованной конструкции и специально разработанной системе алюминиевых профилей, калитка обладает высокой степенью надежности. Для обеспечения герметичности и сохранения термоизоляционных свойств ворот, по периметру калитки используется двойная система уплотнителей.
